4.3.4.1 A középső géplábak magasságának előzetes beállítása
Először a középső géplábak előzetes beállítását kell elvégezni. A távtartót megfelelő helyzetben,
az automata magasságától függően az alsó oldalra kell felcsavarozni.
830 mm-es nyomtatott áramköri lap-szállítási magasság beállítása 4
A 830 mm-es nyomtatott áramköri lap-szállítási magassághoz nem szükséges távtartó.
→ Lehetőleg mélyen csavarja be a középső géplábat az erre a célra kialakított menetbe (lásd
5. pont a 4.3 - 3
. ábrán, 231. oldal).
900 mm-es nyomtatott áramköri lap-szállítási magasság beállítása 4
A 900 mm-es nyomtatott áramköri lap-szállítási magassághoz távtartó szükséges.
→ Úgy állítsa be, hogy a 90 mm-es oldal függőlegesen álljon és a középső gépláb furata lefelé
mutasson.
4
4
4
4
4
4
4
4
4
4
4
4

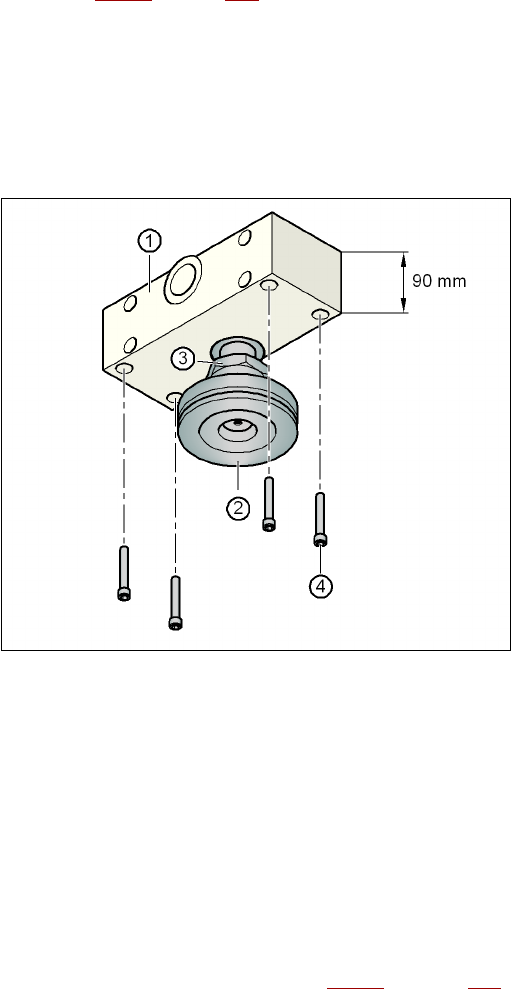

4.3 - 4 ábra A távtartó beigazítása 900 mm-es szállítási magassághoz
4
(1) Távtartó-magasság 90 mm
(2) Középső gépláb
(3) Ellenanya M24
(4) Imbuszcsavar, M12x80, 4 darab
→ Csavarja be a középső gépláb menetét a távtartó alsó oldalán található furatba.
→ A gép alján mindkét távtartót a következőképpen igazítsa be:
– A pneumatika-fiók oldalán lévő távtartó nyílása a nyomtatott áramköri laptovábbítási
irányba mutat (lásd 4. pontot a 4.3 - 3
ábrán, a 231. oldalon).
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
233
– Az áramellátó-fiók oldalán lévő távtartó nyílása a nyomtatott áramköri laptovábbítási irá-
nyával ellentétes irányba mutat (lásd 3. pontot a 4.3 - 3
ábrán, a 231. oldalon).
→ Rögzítse mindkét távtartót egyenként négy darab M12x80 méretű imbuszcsavarral (lásd 4.
pontot a 4.3 - 4
ábrán, 232. oldal). Ehhez használja a 10 mm-es kulcsméretű csavarhúzóbe-
tétet.
930 mm-es és 950 mm-es nyomtatott áramköri lap-szállítási magasság beállítása 4
A 930 mm-es és a 950 mm-es nyomtatott áramköri lap-szállítási magassághoz is szükséges táv-
tartó.
→ Úgy állítsa be a távtartót, hogy a 122,5 mm-es oldal függőlegesen álljon és a középső gépláb
furata lefelé mutasson.
4

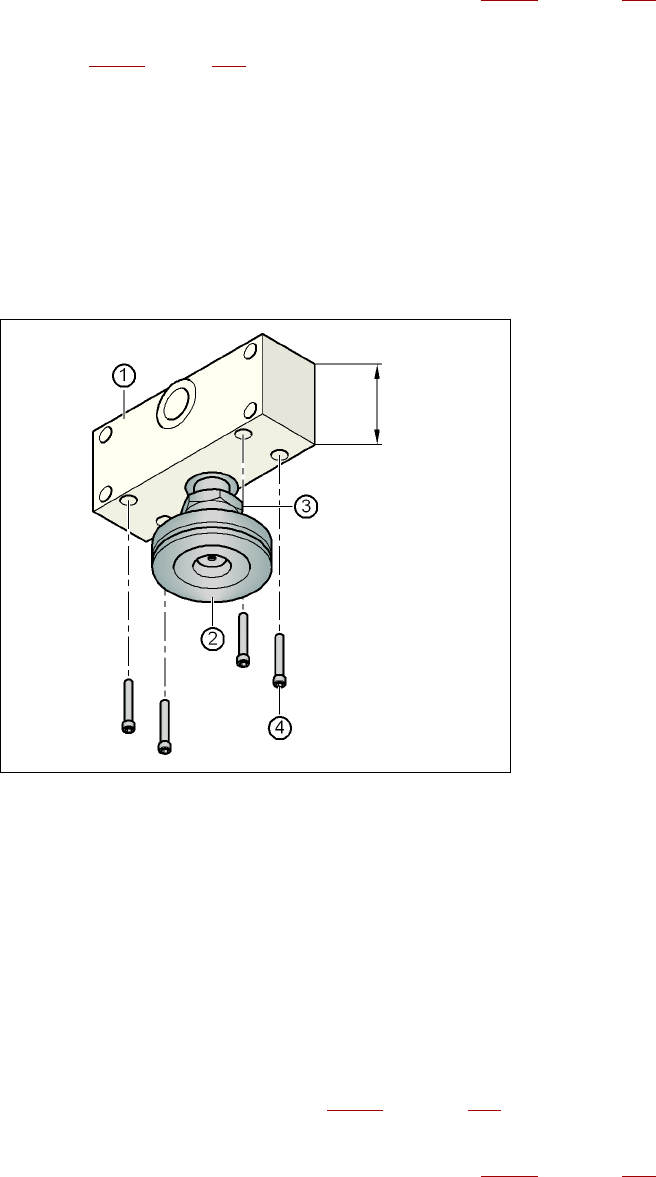

4.3 - 5 ábra A távtartó beigazítása a 930 és a 950 mm-es szállítási magassághoz
4
(1) Távtartó-magasság 122,5 mm
(2) Gépláb
(3) Ellenanya M24
(4) Imbuszcsavar, M12x80, 4 darab
→ Csavarja be a középső gépláb menetét a távtartó alsó oldalán található furatba.
→ Mindkét távtartót a következőképpen igazítsa be:
– A pneumatika-fiók oldalán lévő távtartó nyílása a nyomtatott áramköri laptovábbítási
irányba mutat (lásd 4. pontot a 4.3 - 3
ábrán, a 231. oldalon).
– Az áramellátó-fiók oldalán lévő távtartó nyílása a nyomtatott áramköri laptovábbítási irá-
nyával ellentétes irányba mutat (lásd 3. pontot a 4.3 - 3
ábrán, a 231. oldalon).
122,5 mm
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
234
→ Rögzítse mindkét távtartót egyenként négy darab M12x80 méretű imbuszcsavarral (lásd
4. pontot a 4.3 - 5
ábrán, 233. oldal). Ehhez használja a 10 mm-es kulcsméretű csavarhúzó-
betétet.
4.3.4.2 A külső géplábak magasságának előzetes beállítása
4
4.3 - 6 ábra A külső géplábak magasságának előzetes beállítása
(1) Gépláb - 2 kivitel
(2) Imbuszcsavar, M24x90
(3) Beállítócsavar M24x2x120
FIGYELEM! 4
A sérülésveszély csökkentése érdekében az imbuszcsavarok oldásakor ügyeljen arra, hogy sem
a keze, sem a lába ne legyen a géplábak alatt. Egy gépláb kb. 20 kg.
