4.3.5 A toldalékok felszerelése a gépkeretre
4.3.5.1 A toldalék felszerelése a NYÁK-kiadási oldalra
Az automata kiszállításakor a NYÁK-kiadási oldalon és a NYÁK-kimeneti szállítószalagnál a tol-
dalék le van szerelve. A NYÁK-kiadási oldal toldalékának felszerelésekor a következőképpen jár-
jon el:
– Kimeneti szállítószalag felszerelése
lásd 4.3.6 szakasz, 237. oldal
– A toldalék felszerelése a NYÁK-kiadási oldalra
lásd 4.3.7 szakasz, 238. oldal
– Tengelyegység installálása
lásd 4.3.8 szakasz, 244. oldal
– A jelzőlámpák felszerelése
lásd 4.3.14 szakasz, 268. oldal
– Az automata integrálása a sorba
lásd 4.3.17 szakasz, 276. oldal
– Az automata végleges beigazítása
lásd 4.3.18 szakasz, 279. oldal
4.3.5.2 A toldalék felszerelése a NYÁK-beadási oldalra
Amennyiben szállítási okokból a NYÁK-beadási oldalon is leszerelték a toldalékot, akkor még
végre kell hajtania a következő lépéseket, mielőtt az automatát a sorba integrálja (lásd 4.3.17
sza-
kaszt a 276
. oldalon):
– Bemeneti szállítószalag felszerelése
lásd 4.3.9 szakasz, 252. oldal
– A toldalék felszerelése a NYÁK-beadási oldalra
lásd 4.3.10 szakasz, 254. oldal
– Box-PC fiók felszerelése SIPLACE X4I-re
lásd 4.3.12 szakasz, 263. oldal
– Tengelyegység installálása
lásd 4.3.13 szakasz, 266. oldal
– A jelzőlámpák felszerelése
lásd 4.3.14 szakasz, 268. oldal
– Az automata integrálása a sorba
lásd 4.3.17 szakasz, 276. oldal
– Az automata végleges beigazítása
lásd 4.3.18 szakasz, 279. oldal
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
237
4.3.6 Kimeneti szállítószalag felszerelése
4.3.6.1 Szerszámok
– Imbuszkulcs, DIN 911, készlet
– Csillagcsavarhúzó, 1-es méret
4.3.6.2 Összeszerelés
4

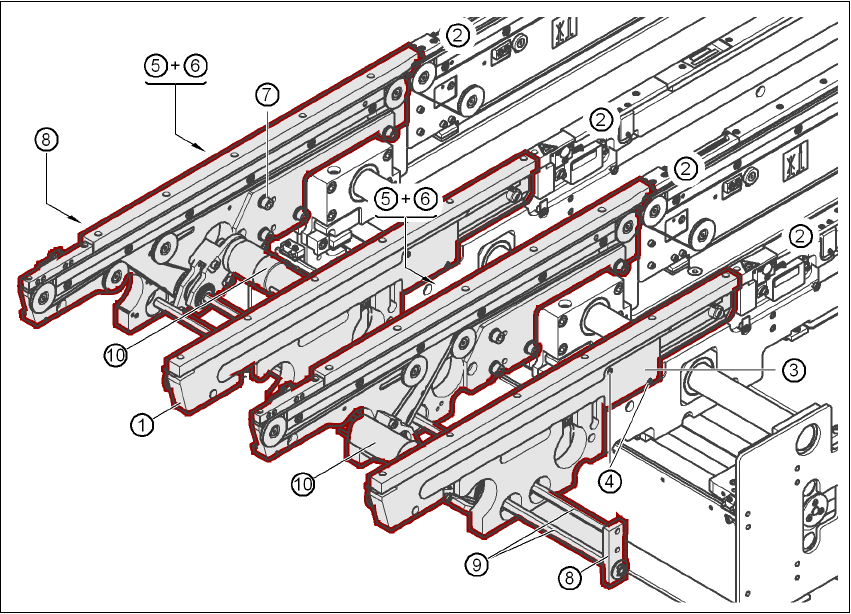

4.3 - 7 ábra Kimeneti szállítószalag - dupla szállítószalag
(1) Oldalpanel, kimeneti szállítószalag
(2) Oldalpanel, 2. megmunkálószállító
(3) Kábelburkolat 20 x 200
(4) Süllyesztettfejű csavar, ISO 7046, M3x6, 2 darab kábelburkolatonként
(5) Kábelburkolat 20 x 310
(6) Hengeres csavar DIN 912, M3x5, 1 darab kábelburkolatonként
(7) Hengeres csavar DIN 912, M6x16, és alátét, 4 darab oldalpanelenként
(8) Hatszögű tengely vezetéke
(9) Hatszögű tengely (egyszeres szállítószalag: egy, kétszeres szállítószalag: kettő)
(10) Hajtóműegység
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
238
→ Szerelje le a kábelburkolatokat (3. és 5. poz. a 4.3 - 7 ábrán, 237. oldal) a kimeneti szállító-
szalag oldalpaneleiről (1. poz. a 4.3 - 7
ábrán, 237. oldal).
→ Óvatosan helyezze az oldalpanelt (1. poz. a 4.3 - 7
ábrán, 237. oldal) a megmunkálószállító
oldalpaneléhez (2. poz. a 4.3 - 7
ábrán, 237. oldal).
VIGYÁZAT! 4
Ügyeljen rá, hogy ne nyírja el a fénysorompók vagy a hajtómotorok kábeleit.
→ Minden oldalpanelt rögzítsen 4 darab M6x16 méretű hengeres csavarral és a hozzá tartozó
alátétekkel (7. poz. a 4.3 - 7
ábrán, 237. oldal).
→ Csatlakoztassa a fénysorompók és a hajtómotorok elektromos kábeleit.
→ Rögzítse a kábelburkolatokat (3. és 5. poz. a 4.3 - 7
ábrán, 237. oldal).
→ Illessze a hatszögű tengelyt (9. poz. a 4.3 - 7
ábrán, 237. oldal) a hajtóműegységbe (10. poz.
a 4.3 - 7
ábrán, 237. oldal).
→ Ügyeljen arra, hogy a hatszögű tengely vezetése (8. poz. a 4.3 - 7
ábrán, 237. oldal) mindig
arra a szállítási oldalra nézzen, amelyre a hajtóműegységet (10. poz. a 4.3 - 7
ábrán, 237.
oldal) rögzítették.
4.3.7 A toldalék felszerelése a NYÁK-kiadási oldalra
4.3.7.1 Szerszámok
– Imbuszkulcs, DIN 911, készlet
– Gépkulcs
