Bevezetés Üzemeltetési útmutató SIPLACE X-sorozat Gépleírás Az SR.70x.xx szoftververziótól Kiadás 01/2011 24 1 A 3D-koplanaritásérzé kel ő egy lézervonallal t apogatja le az AR-lábakat vagy gömböket. A SIPLACE T winHead-…
Üzemeltetési útmutató SIPLACE X-sorozat Bevezetés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Gépleírás
23
1

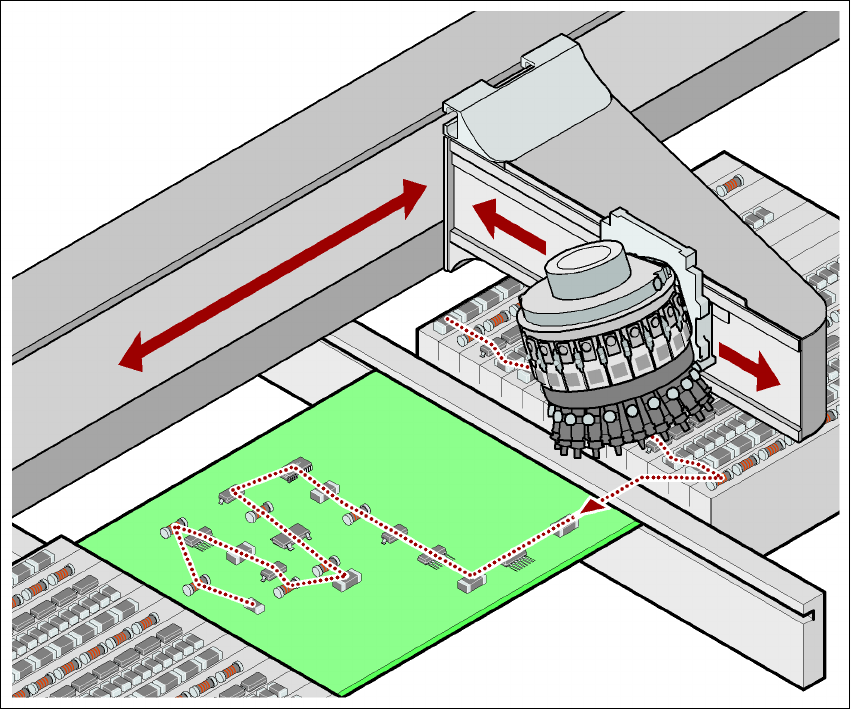

1.1 - 1 ábra A Collect&Place-eljárás szerinti beültetési elv
1
1
1.1.7 Új opciók és teljesítményjellemzők
Az automata funkcionalitásának növelésére szolgálnak a következő új opciók:
1.1.7.1 SIPLACE MultiStar (CPP) és az új standard-AR-kamera, típus: 30
Az új 30-as típusú AR-kamera leváltja az eddig a CPP-fejbe épített 29-es típusú AR-kamerát. Az
01005-alkatrészekkel történő prototípusgyártáshoz használható.
1.1.7.2 3D-koplanaritásérzékelő
Az SR.705.03 szoftvertől kezdődően a koplanaritásmérés az állomási szoftverbe van integrálva.
A 3D-koplanaritásérzékelőt az X4-, X3- és X2 beültető automatákon a következő helyekre lehet
felszerelni:
Bevezetés Üzemeltetési útmutató SIPLACE X-sorozat
Gépleírás Az SR.70x.xx szoftververziótól Kiadás 01/2011
24
1
A 3D-koplanaritásérzékelő egy lézervonallal tapogatja le az AR-lábakat vagy gömböket. A
SIPLACE TwinHead-del kombinálva ez az eljárás például BGA-nál gyorsabb mérési eredményt
ad.
1.1.7.3 Multicolor-kamera, típus: 24
Ettől a szoftververziótól telepíthető a 24-es típusú Multicolor-kamera a standard NYÁK-kamera
helyett az illesztőjelek és a tintapontok méréséhez. Három világítási mód választható az illesztő-
jelek vagy a tintapontok kontrasztjának javításához.
1.1.7.4 SIPLACE X4 LED Placer
Az SR.705 szoftvertől kezdődően a SIPLACE X4 beültető automatákhoz egy olyan konfigurációt
kínálunk, amely speciálisan a felhasználói igényekre van szabva ezeknek a LED Backlight Units
egységeknek a gyártásához.
A SIPLACE X4 LED Placer alapja egy SIPLACE X4 beültető automata négy C&P20- vagy CPP-
beültetőfejjel. Az AR-kocsik helyett speciális AR-asztalok vannak telepítve. Speciális, ügyfélspe-
cifikus Bowl-szállítók biztosítják a LED-alkatrészeket. Ha csak egy Bowl-szállító van a helyen fel-
szerelve, akkor ezen a helyen nem kell hevedervágó készüléket telepíteni. A szállítókat az
állomási szoftver optimálisan - például az Empty-Feeder funkcióval segíti. Ezen túlmenően továb-
bi SIPLACE X-szállítókat is fel lehet szerelni. Az NYÁK-egyszeres és dupla szállítószalagok max.
850 mm hosszú nyomtatott áramköri lapokat dolgoznak fel.
Beültető automata Hely
SIPLACE X2, SIPLACE X3 3
SIPLACE X4 2 vagy 3
Üzemeltetési útmutató SIPLACE X-sorozat Bevezetés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Gépleírás
25
1.1.8 Az automata sorozatszáma
Az automata sorozatszáma két helyen található meg.
– A kezdő nullák nélkül, pl. B-1, a sorozatszám a gépkeret bal oldalán, a pneumatika-fiók olda-
lára van beütve (lásd 1. tétel az 1.1 - 2
ábrán).
– A kezdő nullákkal, pl. B-001, a sorozatszám a típustáblára van stancolva (lásd a 2. tételt az
1.1 - 2
ábrán).
1
1.1 - 2 ábra A sorozatszámok helyei az X4-automatán
