Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat Az automata felállítása Az SR.70x .xx szoftververziótól Kiadás 01/2011 244 4.3.8 T engelyegység installálása 4.3.8.1 T engelyegység X2 (1. portál és 3…
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
243
4.3.7.7 "Lenti" benyúlás elleni védőlemez felszerelése
Az automatát csak egy "lenti" benyúlás elleni védőlemezzel szállítunk ki. Ha az automatát egy
gépsorba telepítik, akkor nem szükséges benyúlás elleni védőlemez a közvetlenül szomszédos
ki- és bemeneti szállítószalag között.
FIGYELEM! 4
Alapvetően az első automata beadási oldalára és az utolsó automata kiadási oldalára szerelje fel
a "lenti" benyúlás elleni védőlemezt (cikk-sz. 03045426) 4 darab M4x12 imbuszcsavarral. Ezáltal
megakadályozza, hogy a személyzet illetéktelenül az automata belsejébe nyúljon.
4

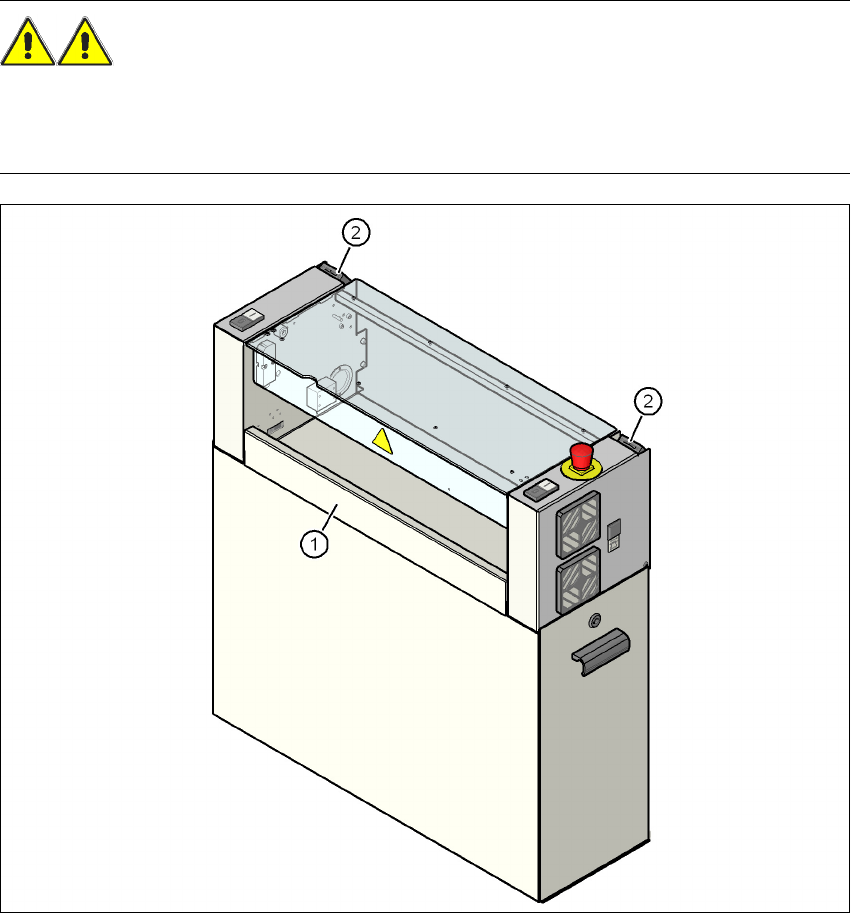

4.3 - 10 ábra A "lenti" benyúlás elleni védőlemez felszerelése a NYÁK-kiadási oldalon
(1) "Lenti" benyúlás elleni védőlemez, cikk-sz. 03045426
(2) Védőfedél-kapcsoló
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
244
4.3.8 Tengelyegység installálása
4.3.8.1 Tengelyegység X2 (1. portál és 3. portál) - elektromos csatlakozási helyek
4
4.3 - 11 ábra Tengelyegység X2 (1. és 3. portál), hátulsó oldal - elektromos csatlakozási helyek
Csatlakozódugó
Csatlakozó-
dugó
Csatlako-
zódugó
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
245
4.3.8.2 Tengelyegység X2 (1. portál és 3. portál) - csatlakozódugó csatlakoztatása
→ Csatlakoztassa az elektromos kábelt a következő áttekintés alapján:
4
Tengelyegység
Csatlakozódugó
Csatlakozó kábel
UTALÁSCsatlakozódugó Kábel
X41_1sq X41_1sq 03050899 Csatlakozódugó bepattintása
X42_1sq X42_1sq 03050899 Csatlakozódugó bepattintása
X45sq X45sq 03050900-W1 Csatlakozódugó bepattintása
X46sq X46sq
03050900-W2
03050900-W3
Csatlakozódugó bepattintása
X47sq X47sq
03050900-W4
03050900-W5
Csatlakozódugó bepattintása
X01_3sq X4tr 03050891 Csatlakozódugó bepattintása
X02_3sq X4tt 03050892 Csatlakozódugó bepattintása
X05_3sq X4ur 03050901 Csatlakozódugó bepattintása
X06_3sq X4ut 03050902 Csatlakozódugó bepattintása
X01_1sq X1to 03009791 Ütközésig bedugaszolni
X02_1sq X3to 03009792 Ütközésig bedugaszolni
X03_1sq X5to 03009793 Ütközésig bedugaszolni
X04_1sq X1tp 03009794 Ütközésig bedugaszolni
X05_1sq X1uo 03009811 Ütközésig bedugaszolni
X06_1sq X3uo 03009812 Ütközésig bedugaszolni
X07_1sq X5uo 03009813 Ütközésig bedugaszolni
X08_1sq X1up 03009814 Ütközésig bedugaszolni
X09_1sq X3tp 03009795 Ütközésig bedugaszolni
X10_1sq X5tp 03009796 Ütközésig bedugaszolni
X11_1sq X3up 03009815 Ütközésig bedugaszolni
X12_1sq X5up 03009816 Ütközésig bedugaszolni
X03_3sq X03_3sq 03050893 Csatlakozódugó bepattintása
X04_3sq X04_3sq 03050894 Csatlakozódugó bepattintása
X07_3sq X07_3sq 03050903 Csatlakozódugó bepattintása
X08_3sq X08_3sq 03050904 Csatlakozódugó bepattintása
