Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
252
4.3.9 Bemeneti szállítószalag felszerelése
4.3.9.1 Szerszámok
– Imbuszkulcs, DIN 911, készlet
– Csillagcsavarhúzó, 1-es méret
4.3.9.2 Összeszerelés
4

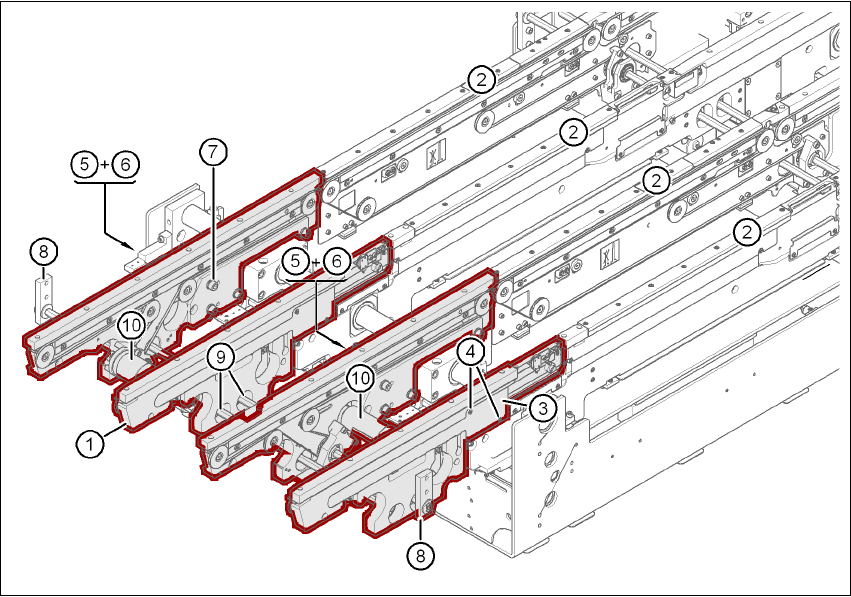

4.3 - 14 ábra Bemeneti szállítószalag - dupla szállítószalag
(1) Oldalpanel, bemeneti szállítószalag
(2) Oldalpanel, 1. megmunkálószállító
(3) Kábelburkolat 20 x 200
(4) Süllyesztettfejű csavar, ISO 7046, M3x6, 2 darab kábelburkolatonként
(5) Kábelburkolat 20 x 310
(6) Hengeres csavar DIN 912, M3x5, 1 darab kábelburkolatonként
(7) Hengeres csavar DIN 912, M6x16, és alátét, 4 darab oldalpanelenként
(8) Hatszögű tengely vezetéke
(9) Hatszögű tengely (egyszeres szállítószalag: egy, kétszeres szállítószalag: kettő)
(10) Hajtóműegység
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
253
→ Szerelje le a kábelburkolatokat (3. és 5. poz. a 4.3 - 14 ábrán, 252. oldal) a bemeneti szállí-
tószalagról (1. poz. a 4.3 - 14
ábrán, 252. oldal).
→ Óvatosan helyezze az oldalpanelt (1. poz. a 4.3 - 14
ábrán, 252. oldal) a megmunkálószállító
oldalpaneléhez (2. poz. a 4.3 - 14
ábrán, 252. oldal).
VIGYÁZAT! 4
Ügyeljen rá, hogy ne nyírja el a fénysorompók vagy a hajtómotorok kábeleit.
→ Minden oldalpanelt rögzítsen 4 darab M6x16 méretű hengeres csavarral és a hozzá tartozó
alátétekkel (7. poz. a 4.3 - 14
ábrán, 252. oldal).
→ Csatlakoztassa a fénysorompók és a hajtómotorok elektromos kábeleit.
→ Rögzítse a kábelburkolatokat (3. és 5. poz. a 4.3 - 14
ábrán, 252. oldal).
→ Illessze a hatszögű tengelyt (9. poz. a 4.3 - 14
ábrán, 252. oldal) a hajtóműegységbe (10. poz.
a 4.3 - 14
ábrán, 252. oldal).
→ Ügyeljen arra, hogy a hatszögű tengely vezetése (8. poz. a 4.3 - 14
ábrán, 252. oldal) mindig
arra a szállítási oldalra nézzen, amelyre a hajtóműegységet (10. poz. a 4.3 - 14
ábrán, 252.
oldal) rögzítették.
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
254
4.3.10 A toldalék felszerelése a NYÁK-beadási oldalra
4.3.10.1 Szerszámok
– Imbuszkulcs, DIN 911, készlet
– Gépkulcs
4.3.10.2 Összeszerelés
4
4.3 - 15 ábra A toldalék felszerelése a NYÁK-beadási oldalra
(1) Toldalék
(2) Ajtók
(3) Hengeres csavar, DIN 912, M6x16 és alátét
(4) Földelés csatlakozója
(5) Szállítószalag-burkolat
(6) Oldallemez, leszerelve
(7) Fiókléc
(8) Box-PC fiók (lásd 4.3.12
. szakasz, 263. oldal)
(9) Tengelyegység (X4I, X4, X3: 1. és 4. portál)
