Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat Az automata felállítása Az SR.70x .xx szoftververziótól Kiadás 01/2011 262 4.3.1 1.3 X4/X3/X2 Box-PC fiók - dugaszolható csatlakozók a hátulsó oldalon…
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
261
4.3.11.2 X4/X3/X2 Box-PC fiók - dugaszolható csatlakozók az elülső oldalon
4
→ Ellenőrizze a következő dugaszolható csatlakozásokat is:
4
Box-PC fiók, elülső oldal
(4.3 - 20
ábra, 263. oldal)
Csatlakozódugó
Csatlakozó kábel
UTALÁSCsatlakozódugó Kábel
X0pr
a
X0pr 03009778 Ütközésig bedugaszolni
X1pr
a
X1pr 03009838 Ütközésig bedugaszolni
X2pr
a
X2pr 03009755 Ütközésig bedugaszolni
X3pr
a
X3pr 03009756 Ütközésig bedugaszolni
X0ps
a
X0ps 03009798 Ütközésig bedugaszolni
X1ps
a
X1ps 03009818 Ütközésig bedugaszolni
X2ps
a
X2ps 03009757 Ütközésig bedugaszolni
X3ps
a
X3ps 03009758 Ütközésig bedugaszolni
X6pc X6pc 03010478 Ütközésig bedugaszolni
X5pv X5pv 03051749 Csavarokkal rögzíteni
X6pv X6pv 03051750 Csavarokkal rögzíteni
a) Ez a csatlakozó kamerákhoz való.
Box-PC fiók, elülső oldal
(4.3 - 20
ábra, 263. oldal)
Csatlakozódugó
Csatlakozódugó Kábel
X1pa X4rz (Box-PC, hátulsó oldal) 03050908-W2
X1pc X4rz (Box-PC, hátulsó oldal) 03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X2rz (Box-PC, hátulsó oldal) 03052633-W1
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
262
4.3.11.3 X4/X3/X2 Box-PC fiók - dugaszolható csatlakozók a hátulsó oldalon
4
4
4.3.11.4 Box-PC fiók felszerelése SIPLACE X4/X3/X2-höz
→ Hozza létre a Box-PC fiók hátoldali dugaszos csatlakozásait (lásd 4.3.12.3 szakasz,
265
. oldal).
→ Óvatosan emelje a Box-PC fiókot a toldalék sínjére.
→ Ügyeljen rá, hogy ne csípje be a kábeleket.
→ Tolja a Box-PC fiókot ütközésig a toldalékba.
→ Hozza létre a Box-PC fiók elülső oldali dugaszos csatlakozásait (lásd 4.3.12.2
szakasz,
264
. oldal).
→ Kábelkötegelő segítségével rögzítse a kábeleket az elülső oldalon.
→ Biztosítsa a Box-PC fiókot a hengeres csavarral.
→ Rögzítse a földelőkábelt az ajtóra (2. poz. a 4.3 - 15
ábrán, a 254. oldalon), ahogy az a
4.3 - 16
ábrán látható a 257. oldalon.
→ Zárja le az ajtókat.
UTALÁS 4
A X2-automata esetében a 4.3.11.5
"Oldallemezek szerelése" fejezettel folytassa.
Az X3 és X4 automaták esetében folytassa a 4.3.13
"Tengelyegység installálása" fejezettel a
266. oldalon.
4.3.11.5 Oldallemezek szerelése
→ Rögzítse a földelőkábelt minden oldallemezre (6. poz. a 4.3 - 15 ábrán a 254. oldalon), ahogy
az a 4.3 - 16
ábrán látható a 257. oldalon.
→ Egyenként 6 darab hengeres csavarral rögzítse az oldallemezeket a gépkeretre.
→ Folytassa a 4.3.14
"A jelzőlámpák felszerelése" fejezettel, 268. oldal.

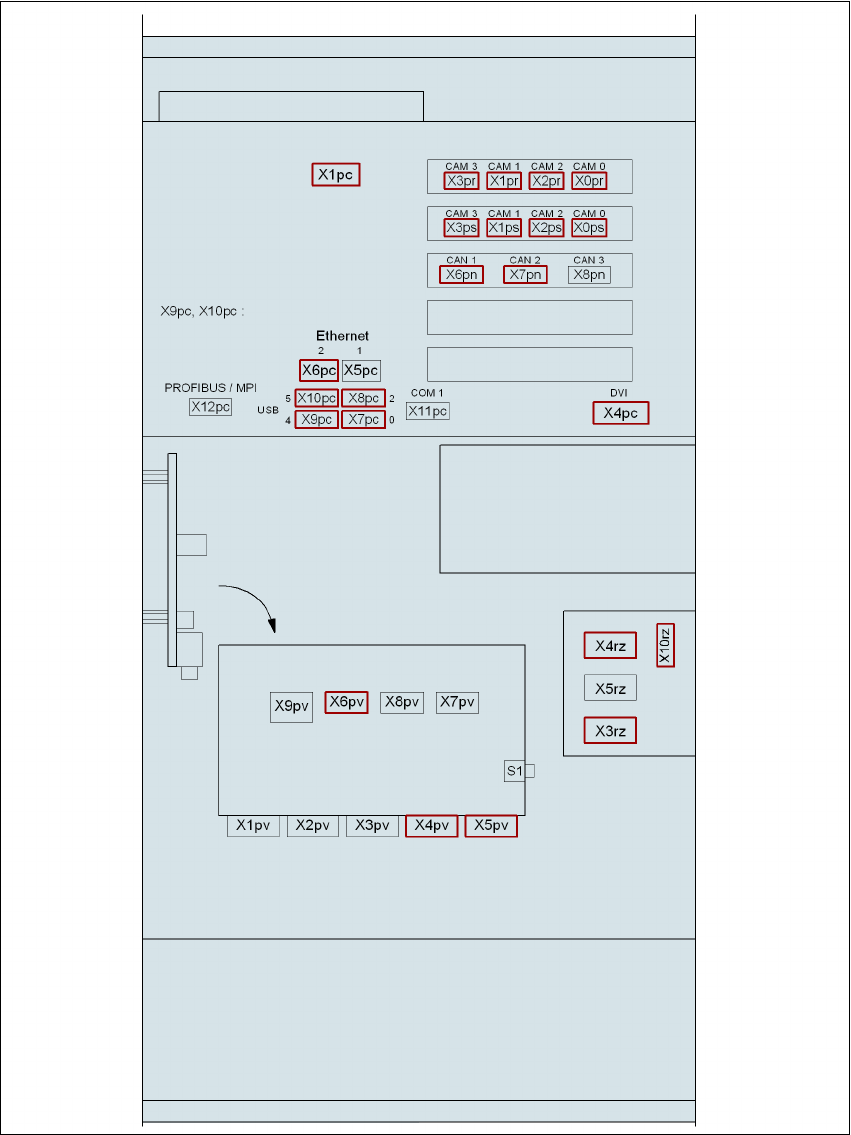

Box-PC fiók, hátulsó oldal
(4.3 - 19
ábra, 260. oldal)
Csatlakozódugó
Csatlakozó kábel
UTALÁS
Csatlakozódugó Kábel
PE1 Kábelgyűrű Földelőkábel
Rögzítés a 4.3 - 16
ábra,
257
. oldal szerint
X1rz X1rz 03051757 Ütközésig bedugaszolni
X3rz X3rz 03050907 Ütközésig bedugaszolni
X1pd X1pd 03051751 Ütközésig bedugaszolni
X2pd X2pd 03051752 Ütközésig bedugaszolni
X3pd X3pd 03051753 Ütközésig bedugaszolni
X4pd X4pd 03051754 Ütközésig bedugaszolni
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
263
4.3.12 Box-PC fiók felszerelése SIPLACE X4I-re
4.3.12.1 Box-PC fiók - az elektromos csatlakozási helyek
4
4.3 - 20 ábra Box-PC fiók SIPLACE X4I-hez, elülső oldal - csatlakozódugó csatlakoztatása
1. számítógép
vezérlő számítógép
0307 1371
Box-PC fiók
0307 2079
Áramellátás
érintő kapcsolós
képernyőhöz
DC / DC átalakító
0304 8511
Videó multiplexer, Splitter (elágazó)
0305 7965
Videó bemenet 1
Számítógép 1
Videó bemenet 1
Számítógép 1
Videó bemenet 1
Számítógép 1
3D-Sensor
1. monitor
2. monitor
Feszültségelosztó
0307 2178
DVD meghajtó
