Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat Az automata felállítása Az SR.70x .xx szoftververziótól Kiadás 01/2011 266 4.3.13 T engelyegység inst allálása 4.3.13.1 T engelyegység X4I, X4, X3 (1.…
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
265
4.3.12.3 Box-PC fiók SIPLACE X4I-hez - dugaszolható csatlakozók a hátulsó oldalon
4
4
4.3.12.4 Box-PC fiók felszerelése a SIPLACE X4I-re
→ Csatlakoztassa a sárga-zöld földelőkábelt a Box-PC fiókra, ahogy az a 4.3 - 16. ábrán, a 257.
oldalon, látható.
→ Hozza létre a Box-PC fiók hátoldali dugaszos csatlakozásait (lásd 4.3.12.3
szakasz).
→ Óvatosan emelje a Box-PC fiókot a toldalék sínjére.
→ Ügyeljen rá, hogy ne csípje be a kábeleket.
→ Tolja a Box-PC fiókot ütközésig a toldalékba.
→ Hozza létre a Box-PC fiók elülső oldali dugaszos csatlakozásait (lásd 4.3.12.2
szakasz, 264.
oldal).
→ Kábelkötegelő segítségével rögzítse a kábeleket az elülső oldalon.
→ Biztosítsa a Box-PC fiókot a hengeres csavarral.
→ Rögzítse a földelőkábelt az ajtóra (2. poz. a 4.3 - 15
ábrán, a 254. oldalon), ahogy az a 4.3 -
16 ábrán látható a 257. oldalon.
→ Zárja le az ajtókat.
Box-PC fiók
(4.3 - 20
ábra, 263. oldal)
Csatlakozódugó
Csatlakozó kábel Utalás:
a csatlakozódugók elérhetők
a hátulsó oldalról
Csatlakozódugó Kábel
X3rz X3rz 03050907 Ütközésig bedugaszolni
X10rz X10rz 03056891 Ütközésig bedugaszolni
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
266
4.3.13 Tengelyegység installálása
4.3.13.1 Tengelyegység X4I, X4, X3 (1. portál és 4. portál) - elektromos csatlakozási
helyek
4

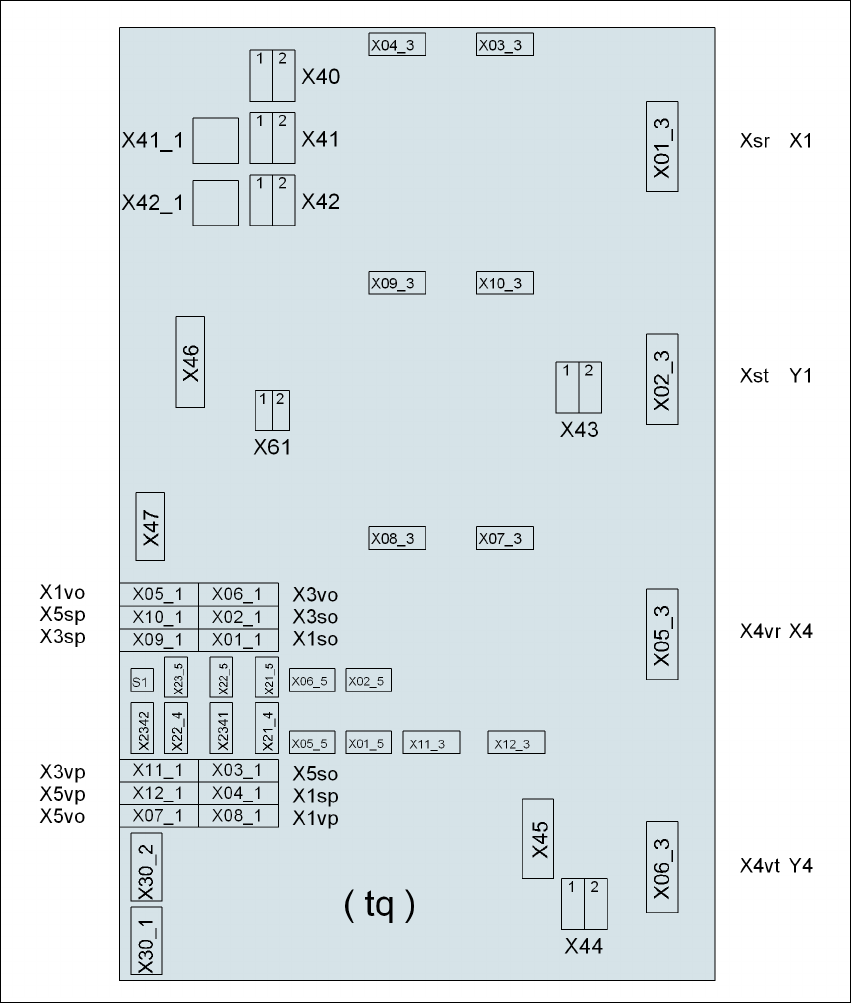

4.3 - 21 ábra Tengelyegység X4I, X4, X3 (1. portál és 4. portál), hátulsó oldal - csatlakozódugó csatlakoztatása
Csatlako-
zódugó
Csatlakozódugó
Csatlako-
zódugó
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
267
4.3.13.2 Tengelyegység X4I, X4, X3 (1. portál és 4. portál) - csatlakozódugó
csatlakoztatása
→ Csatlakoztassa az elektromos kábelt a következő áttekintés alapján:
4
Tengelyegység
Csatlakozódugó
Csatlakozó kábel
UTALÁSCsatlakozódugó Kábel
X41_1tq X41_1tq 03050919 Csatlakozódugó bepattintása
X42_1tq X42_1tq 03050919 Csatlakozódugó bepattintása
X45tq X45tq 03050920-W1 Csatlakozódugó bepattintása
X46tq X46tq
03050920-W2
03050920-W3
Csatlakozódugó bepattintása
X47tq X47tq
03050920-W4
03050920-W5
Csatlakozódugó bepattintása
X01_3tq X4sr 03050881 Csatlakozódugó bepattintása
X02_3tq X4st 03050882 Csatlakozódugó bepattintása
X05_3tq X4vr 03050911 Csatlakozódugó bepattintása
X06_3tq X4vt 03050912 Csatlakozódugó bepattintása
X01_1tq X1so 03009771 Ütközésig bedugaszolni
X02_1tq X3so 03009772 Ütközésig bedugaszolni
X03_1tq X5so 03009773 Ütközésig bedugaszolni
X04_1tq X1sp 03009774 Ütközésig bedugaszolni
X05_1tq X1vo 03009831 Ütközésig bedugaszolni
X06_1tq X3vo 03009832 Ütközésig bedugaszolni
X07_1tq X5vo 03009833 Ütközésig bedugaszolni
X08_1tq X1vp 03009834 Ütközésig bedugaszolni
X09_1tq X3sp 03009775 Ütközésig bedugaszolni
X10_1tq X5sp 03009776 Ütközésig bedugaszolni
X11_1tq X3vp 03009835 Ütközésig bedugaszolni
X12_1tq X5vp 03009836 Ütközésig bedugaszolni
X03_3tq X03_3tq 03050883 Csatlakozódugó bepattintása
X04_3tq X04_3tq 03050884 Csatlakozódugó bepattintása
X07_3tq X07_3tq 03050913 Csatlakozódugó bepattintása
