Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat Az automata felállítása Az SR.70x .xx szoftververziótól Kiadás 01/2011 270 4.3.16 A géplábak és a rögzített NYÁK-szállítási élek távolsága 4.3.16.1 A …
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
269
4

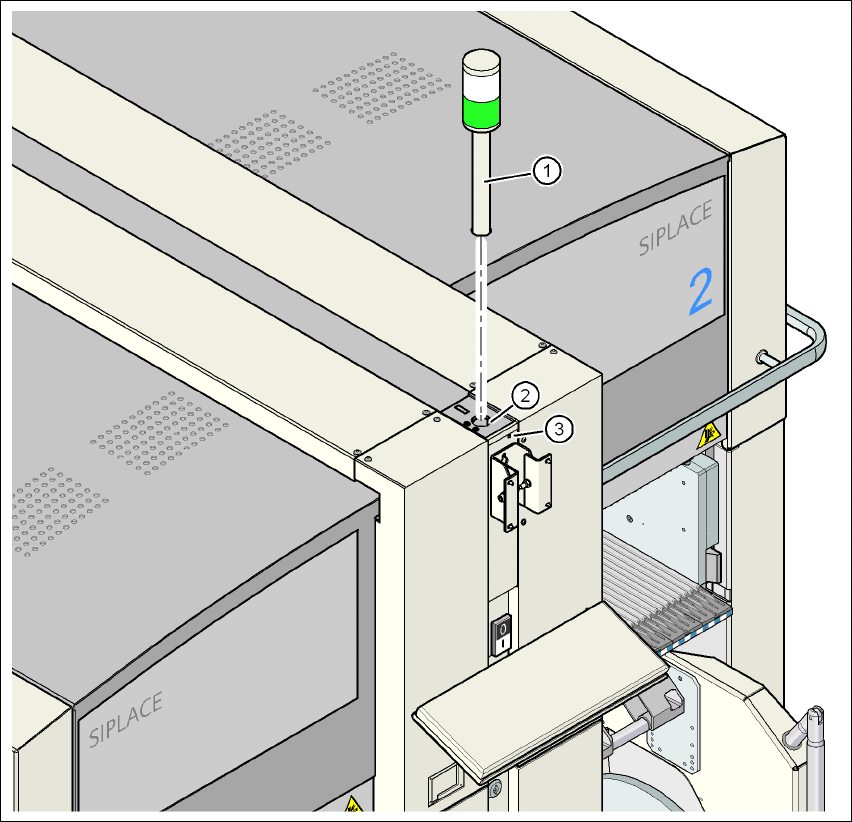

4.3 - 22 ábra A jelzőlámpák felszerelése
(1) Jelzőlámpa
(2) Furat a jelzőlámpa számára
(3) Furat a rögzítőcsavar részére
4.3.15 Monitorok rögzítése
→ Rögzítse a monitorokat és csatlakoztassa a kábeleket.
→ Ellenőrizze a kábelcsatlakozásokat.
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
270
4.3.16 A géplábak és a rögzített NYÁK-szállítási élek távolsága
4.3.16.1 A géplábak és a rögzített jobb oldali NYÁK-szállítási él távolsága
egyszeres NYÁK-szállítószalagnál
4
4.3 - 23 ábra A géplábak és a rögzített jobb oldali NYÁK-szállítási él távolsága egyszeres NYÁK-szállítószalagnál
milliméterben - standard szállítási szélesség
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
271
4.3.16.2 A géplábak és a rögzített bal oldali NYÁK-szállítási él távolsága
egyszeres NYÁK-szállítószalagnál
4
4.3 - 24 ábra A géplábak és a rögzített bal oldali NYÁK-szállítási él távolsága egyszeres NYÁK-szállítószalagnál
milliméterben - standard szállítási szélesség
