Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat Az automata felállítása Az SR.70x .xx szoftververziótól Kiadás 01/2011 276 4.3.17 Az automat a integrálása a sorba → V egye figy elembe a 4.3.2 szakas…
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
275
4.3.16.6 Az automata és a Matrix-Tray-Changer géplábai közötti méretek
4
4
4
4

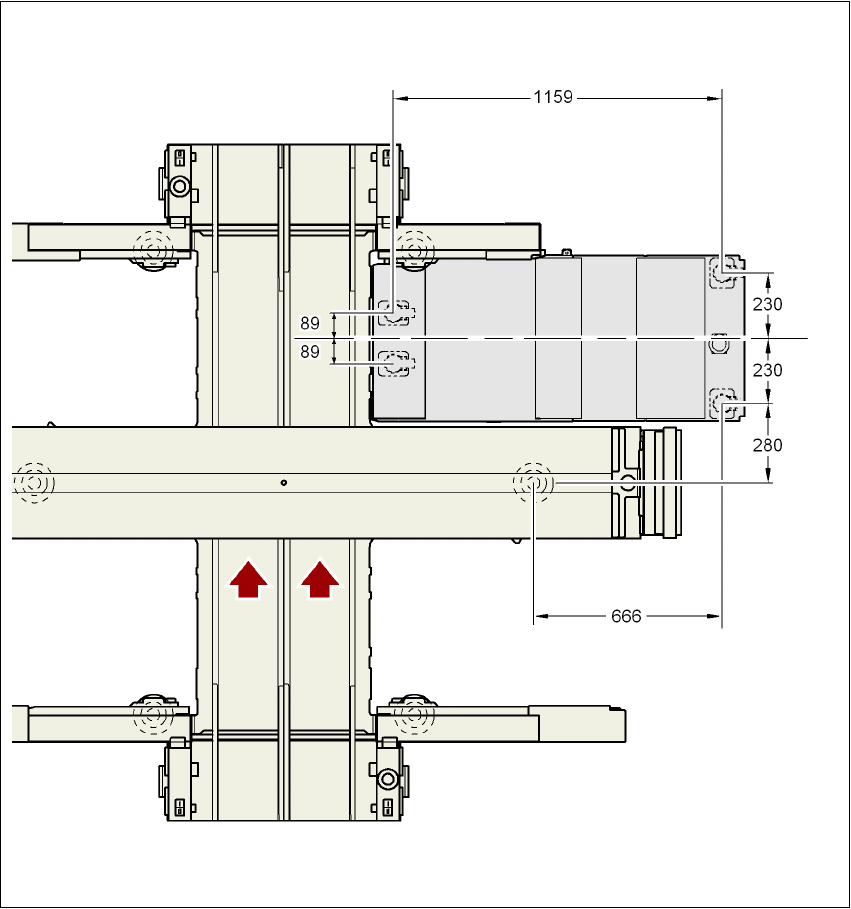

4.3 - 28 ábra Az automata és a Matrix-Tray-Changer géplábai közötti méretek milliméterben
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
276
4.3.17 Az automata integrálása a sorba
→ Vegye figyelembe a 4.3.2 szakaszban, a 227. oldalon található figyelmeztetéseket.
→ A szerszámokat és segédeszközöket a 4.3.3
szakaszban, a 228. oldalon találja.
4.3.17.1 Villástargonca pozícionálása
4

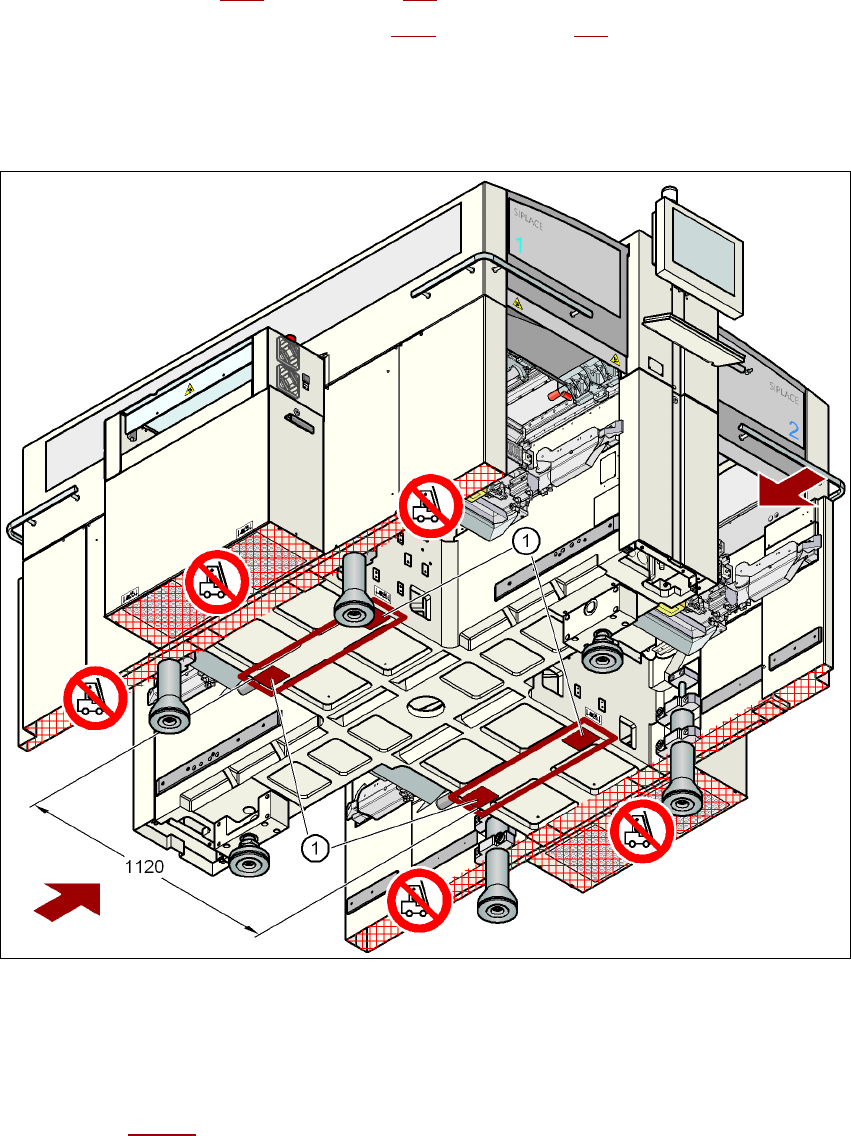

4.3 - 29 ábra Felfekvő felületek - a villa merőleges a nyomtatott áramköri lap szállítási irányára
(1) A villástargonca villájának felfekvő felülete
→ Pozícionálja a villástargoncát merőlegesen a nyomtatott áramköri lap-szállítási irányra és
nyissa ki a villát annyira, hogy az automata felfekvő felületei egyenletesen felfeküdjenek a vil-
lára (lásd 4.3 - 29
ábra).
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
277
FIGYELEM! 4
Az automata megemelése előtt feltétlenül vegye figyelembe a következő pontokat, hogy elkerülje
az automata visszafordíthatatlan károsodását:
– A villatávolságnak 800 és 900 mm közöttinek kell lennie. A villástargonca felfekvési felületeit
a 4.3 - 29
ábrán láthatja a 276. oldalon. A felfekvő felület külső távolsága 1120 mm. Kifeje-
zetten tilos a villatávolságot annyira megnövelni, hogy a villa az automatát a gépkeret oldalsó
részénél emelje. Ennek következménye a gépkeret deformálódása volna.
→ Ügyeljen rá, hogy a villa terhelése az automata emelésekor egyenletes legyen. Ha egy szi-
lárd alátétet helyeznek a villa és az automata közé, az megakadályozza az automata felbo-
rulását emeléskor. Így elkerülhető a gép lábainak egyoldalú terhelése, ami a lábak
rögzítésének deformálódásához vezetne. Javasoljuk, hogy az automata emelését egy máso-
dik személy figyelje és biztosítsa, hogy az automata a villástargoncával történő megemelé-
sekor ne boruljon el.
4.3.17.2 Amit szállításkor feltétlenül figyelembe kell venni
FIGYELEM! 4
Szállításkor feltétlenül ügyeljen rá, hogy a gép minden lába szabadon lebegjen a padló felett. Ha
szállítás közben a gép lábai súrolják a padlót vagy akadályba ütköznek, akkor megsérülhetnek a
géplábak rögzítése a gépkeretben!
