Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat Az automata felállítása Az SR.70x .xx szoftververziótól Kiadás 01/2011 280 4 4.3 - 32 ábra A küls ő géplábak magasságának beszabályozása (1) M24x2x120…
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
279
4.3.18 Az automata végleges beigazítása
→ Fektesse a vízszintmérőt X- és Y-irányban is a nyomtatott áramköri lap szállító oldalpanelére,
az 1. beültetőterületen (lásd 4.3 - 31
ábra). A NYÁK-továbbítási szélesség előre beállított:
Egyszeres szállítószalag 210 mm
Dupla szállítószalag, 1. adagoló 100 mm
Dupla szállítószalag, 2. adagoló 210 mm 4
UTALÁS: 4
Dupla szállítószalag esetén az X-irányú beállításhoz mindig csak az automata külső oldalpa-
nelére fektesse a vízszintmérőt.
→ Mérje meg a NYÁK-szállító szalag felső széle és a talaj közötti távolságot. Ennek a távolság-
nak 800 mm-nek, 900 mm-nek, 930 mm-nek ill. 950 mm-nek kell lennie.
4
4.3 - 31 ábra Az automata X- és Y-irányú beigazítása
→ A 36-os villáskulccsal állítsa be az M24x2x120 méretű beállítócsavart (1. poz. a 4.3 - 32 áb-
rán, 280
. oldal) úgy, hogy a szükséges NYÁK-szállítási magasságnál a vízszintmérő libellája
ne mutasson eltérést a nullponttól.
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
280
4

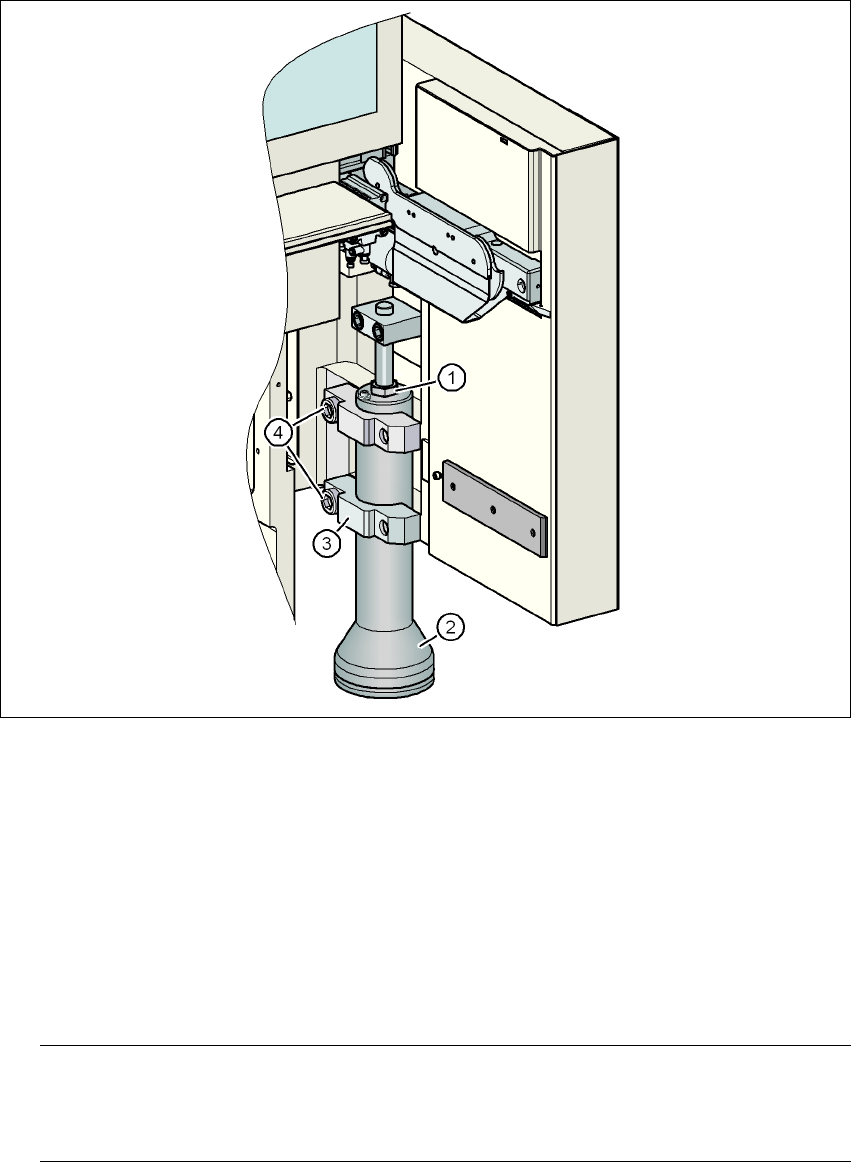

4.3 - 32 ábra A külső géplábak magasságának beszabályozása
(1) M24x2x120 méretű magasságbeállító csavar
(2) Külső gépláb
(3) Szorító
(4) Imbuszcsavar M24x90
→ Ellenőrizze a szükséges nyomtatott áramköri lap-szállítási magasságot.
→ Ha az automata beállítása megtörtént, akkor húzza meg a nyomatékkulccsal az M24x90-es
imbuszcsavarokat (4-es poz.) a külső géplábak szorítóelemeinek leszorításához (3-as poz.).
UTALÁS 4
A meghúzás nyomatéka 130 Nm. Kisebb meghúzási nyomaték esetén előfordulhat az auto-
mata rázkódása.
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
281
→ Csavarja ki a középső géplábakat a 135 - 145 méretű állítható kulccsal addig, amíg azok szi-
lárdan támaszkodnak a talajra.
→ Ügyeljen rá, hogy ne csavarja ki annyira a középső géplábakat, hogy az automatát elállítsa.
4
4.3 - 33 ábra Középső gépláb beigazítása és biztosítása
→ Még egyszer, vízszintmérővel ellenőrizze az automata pontos beigazítását.
→ A 65 mm-es kulcsnyílású villáskulccsal húzza meg az M24 méretű ellenanyát (3. poz.).
4.3.19 Szállítási biztosítók eltávolítása
– Távolítsa el az összes szállítási biztosítót a portáltengelyről.
(1) Távtartó
(2) Középső gépláb
(3) Ellenanya M24
