Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Alkatrészkocsi hozzáigazítása a NYÁK-szállítási magassághoz Az SR.70x.xx szoftververziótól Kiadás 01/2011
284
4.4.1 Figyelmeztető utasítások
FIGYELEM! 4
Csak az ASM Assembly Systems cég technikusai és tanúsított személyek számára megengedett
az alkatrészkocsik magasságának elállítása.
→ Ehhez kapcsolódóan vegye figyelembe a vonatkozó balesetvédelmi előírásokat.
→ Ha az alkatrészasztal magasságát állítani kívánja, vegyen le róla minden szállítót.
4.4.2 Szerszámok és segédeszközök
Az alkatrészkocsi magasságállításához a következő szerszámokra és segédeszközökre van
szükség:
– Kalapács
–Kiütő, 8 mm
– Szerelési segédeszköz (cikk-sz. 03015976-xx)
–Emelőszerkezet az alkatrészkocsi-asztal megemelésére, teherbírás legalább 80 kg
4.4.3 Alkatrészkocsi magasságának módosítása
FIGYELEM! 4
→ Vegye le az összes szállítót az alkatrészasztalról.
→ A magasságállításhoz szerelje fel a szerelési segédeszközt az alkatrészasztalra. Ez meg-
akadályozza az alkatrészasztal deformációját annak emelésekor vagy süllyesztésekor.
→ Rögzítse a szerelési segédeszközt (1. poz. a 4.4 - 2
ábrán, 285. oldal) a két M8 x 50-es im-
buszcsavarral (3. poz a 4.4 - 2
ábrán, 285. oldal) az alkatrészasztalhoz (4. poz a 4.4 - 2 ábrán,
285
. oldal).
→ Akassza be az emelőszerkezet kampóját a függesztőszembe (2. poz. a 4.4 - 2
ábrán, 285.
oldal).
→ Emelje meg kissé az alkatrészasztalt, amíg a spirálfeszítő csapok (6. poz. a 4.4 - 2
ábrán,
285
. oldal) szabaddá válnak.
→ Mindkét oldalon óvatosan üsse ki a kiütővel a spirálfeszítő csapot.
→ Helyezze be a spirálfeszítő csapot a kívánt NYÁK-szállítási magasság furataiba (lásd 4.4 - 1
ábra, 283
. oldal).
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Alkatrészkocsi hozzáigazítása a NYÁK-szállítási magassághoz
285
→ Lassan engedje le az alkatrészkocsi-asztalt, amíg a spirálfeszítő csapok fel nem fekszenek
a támasztótuskókra (5. poz. a 4.4 - 2
ábrán).
→ Szerelje le e szerelési segédeszközt.
4

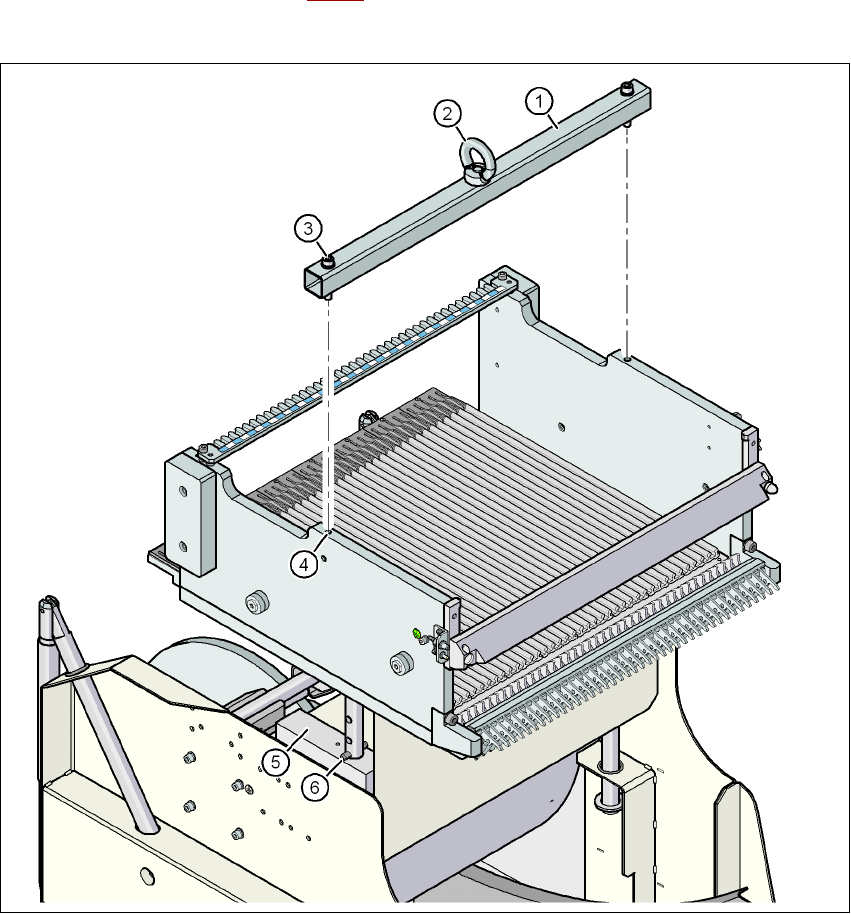

4.4 - 2 ábra Rögzítse a SIPLACE X alkatrészkocsi alkatrészasztalán a szerelési segédeszközt
(1) Szerelési segédeszköz
(2) Függesztőszem
(3) Imbuszcsavar DIN 912, M8 x 50, 2 darab
(4) M8-menetes furat az alkatrészasztalban, 2x
(5) Támasztótuskó, 2 darab
(6) Spirálfeszítő csap, DIN 7343, 8 x 40 - St, 2 darab
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Hevederhulladék-csúszda hozzáillesztése a NYÁK szállítószalag magasságához Az SR.70x.xx szoftververziótól Kiadás 01/2011
286
4.5 Hevederhulladék-csúszda hozzáillesztése a NYÁK
szállítószalag magasságához
4.5.1 Hevederhulladék-csúszda hozzáillesztése a NYÁK szállítószalag
magasságához
A NYÁK-szállítási magasságnak megfelelően a hevederhulladék-csúszda hosszúsága úgy állít-
ható, hogy a hevederdarab közvetlenül az alkatrészkocsi hevederhulladék-tartályába kerüljön.
4

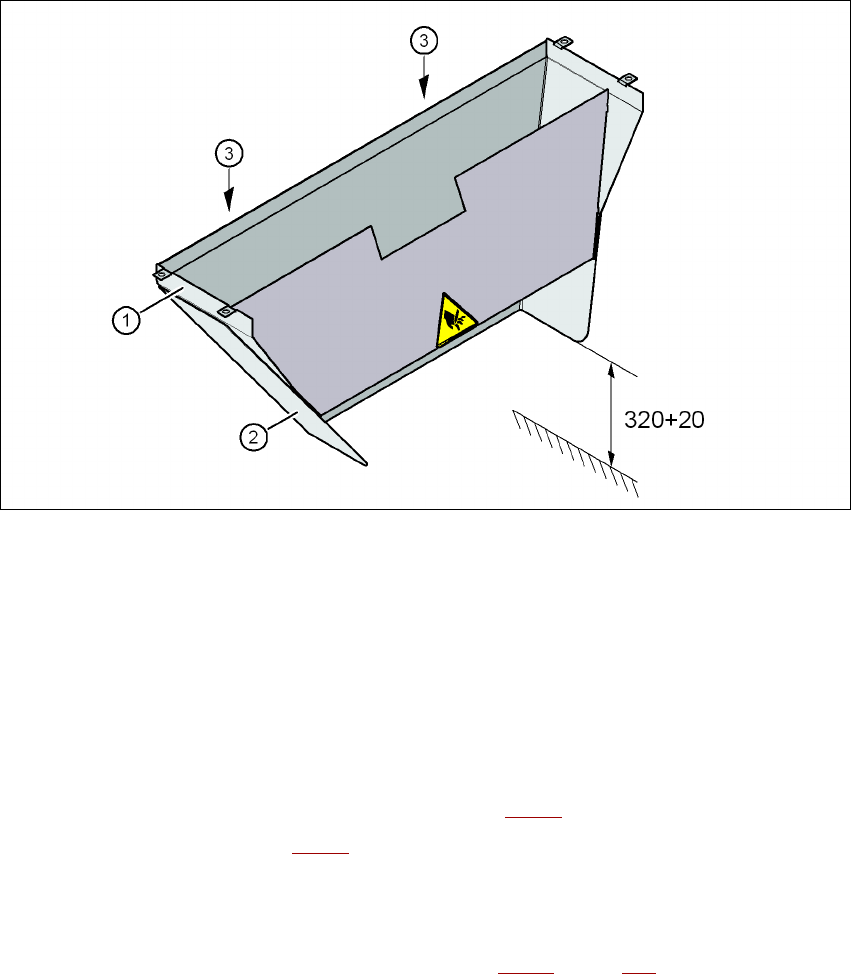

4.5 - 1 ábra A hevederhulladék-csúszda (X-sorozat) hosszának illesztése - méretadatok milliméterben
(1) Hevederhulladék-csúszda
(2) Toldás
(3) Hatlapú anya M4, DIN 985, 2 darab
4.5.1.1 Szerszámok
– Villáskulcs, laptávolság 7
4.5.1.2 A hevederhulladék-csúszda beállítása 830 mm NYÁK szállítási magasságra
→ Lazítsa meg mindkét M4-es hatlapú anyát (3. poz. a 4.5 - 1 ábrán)
→ Vegye le a toldást (2. poz. a 4.5 - 1
ábrán).
4.5.1.3 A hevederhulladék-csúszda beállítása 900 mm - 950 mm NYÁK szállítási
magasságra
→ Húzza meg mindkét M4-es hatlapú anyát (3. poz. a 4.5 - 1 ábrán, 286. oldal).
