Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen Az SR.70x.xx szoftververziótól Kiadás 01/2011 A kezel ő felület 307 5.5.3 Ikonsor Az ikonsoron találhatók az állomá sszoftver f ő funkcióinak gombjai. Ezzel tudja…
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
A kezelőfelület Az SR.70x.xx szoftververziótól Kiadás 01/2011
306
(Zöld) Elindítja az összefüggésérzékeny súgót az aktuális nézethez. A nézet minden kezelőeleme
rövid magyarázatot kap
(Piros) Elindítja a súgórendszert, ami feltárja az aktuális hiba lehetséges okait és megmutatja az
elhárítási intézkedéseket (lásd 5.6.1
. fejezet, 313. oldal).
Megnyit egy párbeszédablakot, ahol megjelenik a hiba forrása, a hibaüzenet szövege és a hiba
dátuma a hiba fellépésének időpontjával (lásd 5.6.1
. fejezet, 313. oldal). Innét szintén be lehet
hívni a súgót az aktuális hibához.
Kitörli az éppen kijelzett hibát az állapotmezőből.
5.5.2 Kijelzési- és feldolgozási terület
Ezen a területen jelennek meg a funkciók beállításához/kioldásához tartozó gombok, a nyomtatott
áramköri lapra, felszerelésre, tételre vonatkozó általános információk és egyéb utasítások.
Az animált és különböző színnel jelölt objektumok folyamatokat vagy állapotokat (pl. feldolgozás,
hely üres, stb.) jeleznek.
A "Gyártás" nézetben (alapnézet) meghatározott üzemállapotok (feldolgozás, hiba, stb.) jelzése
történik.
Feldolgozás megállítása. Az aktuális beültetési folyamat megáll.
Feldolgozás folytatása. A nyomtatott áramköri lapok beültetése elindul, ill. folytatódik.
Folyamatjelző
Minden nyomtatott áramköri lap esetén megmutatja, hogy hol tart a beültetési folyamat.
Nyomtatott áramköri lap feldolgozás alatt
A nyomtatott áramköri lapot a rendszer felveszi és feldolgozza. A sötétzöld színű NYÁK-ikon
gombként jelenik meg.
A nyomtatott áramköri lapok feldolgozása megszakadt
Ha a feldolgozás megszakadt, akkor a NYÁK-ikon piros színben jelenik meg.
Ellenőrizni kell a nyomtatott áramköri lapot
Ha a nyomtatott áramköri lap a kimeneti szalagon található és a nyomtatott áramköri lap állapotát
ellenőrizni kell a kezelőnek, akkor a NYÁK-ikon sárga színben jelenik meg.
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 A kezelőfelület
307

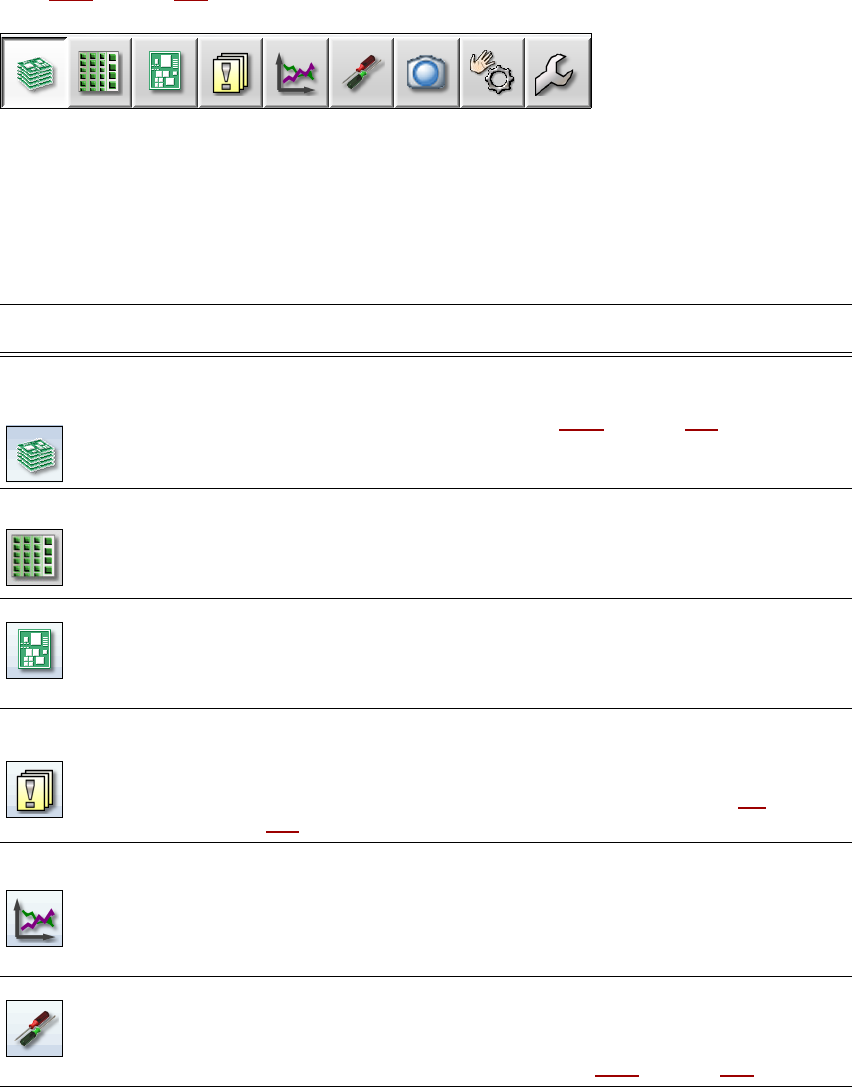

5.5.3 Ikonsor
Az ikonsoron találhatók az állomásszoftver fő funkcióinak gombjai.
Ezzel tudja a kezelőfelületet más nézetekbe átkapcsolni és onnét további funkciókat használni
(lásd 5.5.5
. fejezet, 310. oldal).
5
5.5 - 2 ábra Ikonsor
A gombok konfiguráció és a beállított kezelői szint függvényében változnak. Néhány nézet csak
magasabb kezelői szinten áll rendelkezésre.
A következő táblázatban a gombok és a fő funkciók rövid leírása található.
5
Ikon Nézet Leírás
Gyártás
(alapnézet)
A gépállapot kijelzése a gyártás során leggyakrabban végrehajtott
feladatokra.
Az üzemállapotok kijelzése, lásd 5.5.2
. fejezet, 306. oldal.
A felszerelés helyének, nevének, a tétel nevének, a konfiguráció
módosításainak és a kiegészítő opcióknak a kijelzése.
Szállítók, alkatré-
szek és pipetták
A felszerelést a 4 hely mindegyikére külön lehet behívni.
A szállítók, alkatrészek és pipetták ellenőrzése és felszerelése.
Házformák és alkatrész-táskaformák betanítása.
A töltésszintellenőrzés kijelzése.
Nyomtatott áram-
köri lapok
A nyomtatott áramköri lapok és beültetési pozíció lista kijelzése.
A nyomtatott áramköri lapok és alkatrészek ellenőrzése és beállí-
tása.
Jelek betanítása (teach)
Üzenetek Az üzenetek kijelzése az aktuális és a korábbi eseményekhez. Az
üzenetek fajtájuk szerint különbözőek. Be lehet hívni egy táblázatot
ami nyomvonalhibákat, szállítószalag hibákat, géphibákat, általá-
nos hibákat és láncolt hibaüzeneteket tartalmaz (lásd 5.6
. fejezet,
312
. oldal).
Statisztika A teljesítmény, minőség és az eldobott anyag statisztikájának
kijelzése. A gépek és a nyomtatott áramköri lapok teljesítményének
kijelzése.
Az OIS (Operator Information System - kezelő tájékoztató rend-
szer) indítása, bővebb információt lásd az OIS dokumentációjában.
Beállítások Az összes beállítást és opciót tartalmazza.
A kezelői szint, a kezelőfelület nyelvének beállítása.
A gépbeállítások, felhasználói beállítások, gép opciók és szoftver-
opciók kijelzése és módosítása, lásd 5.5.5
. fejezet, 310. oldal.
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
A kezelőfelület Az SR.70x.xx szoftververziótól Kiadás 01/2011
308
5.5.4 Az állomásszoftver kezelése a nézetekben
A legtöbb nézet, amit az ikonsor (lásd 5.5.3.fejezet, 307. oldal) segítségével lehet behívni, a ke-
zelőfelület jobboldalán egy kiegészítő függőleges ikonsorral rendelkezik az alnézetekhez és funk-
ciókhoz.
UTALÁS
Az egyes funkciók részletes leírása az Online-súgóban található. 5
Példa: "Szállítók, alkatrészek és pipetták" nézet
Kattintson az ikonsoron a "Szállítók, alkatrészek és pipetták" gombra .
Megnyílik következő nézet:

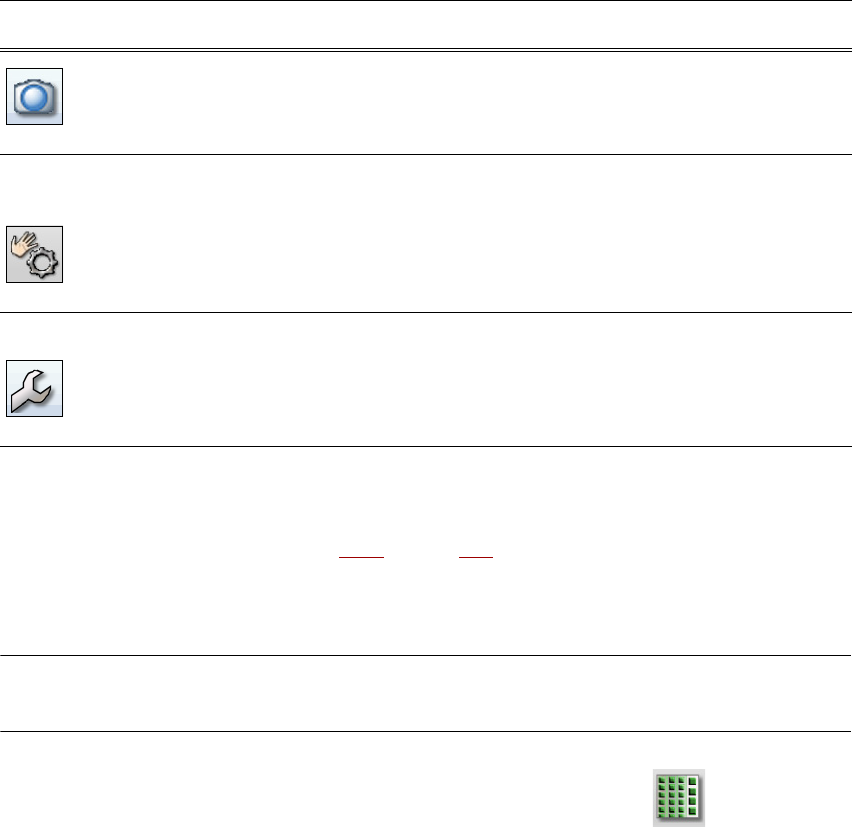

Élőkép a beülte-
tés alatt
Az egyes kamera élőképek kijelzése.
Csak a "Bővített gyártás" kezelői szinttől:
a Vision-Dump (teszt napló) kijelzése és mentése.
Érzékelők és
funkciók ellenőr-
zése
Információkat és funkciókat tartalmaz teszt célokra.
A gép indító gomb viselkedésének beállítása.
Csak a "Bővített gyártás" kezelői szinttől áll rendelkezésre:
teljes referenciafelvétel, a C&P20A-fej funkcióinak tesztelése.
Egyes funkciók és tartós folyamatok. Minden portál vezérlése külön
történik.
Szerviz Service-Tools (szerviz eszközök).
Csak a "Szerviz (vevő)" kezelői szinttől elérhető.
A SIPLACE beültető automata beállítása és kalibrálása, beágya-
zott szoftververziók letöltése, a teljes gép kalibrálása és konfigurá-
lása.
Ikon Nézet Leírás
