Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat Szállítók felszerelése Az SR.70x .xx szoftververziótól Kiadás 01/2011 328 Az X-szállítót egy kilincs reteszeli az alkatrész asz talban és nem húzható ki . Ha le a…
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Szállítók felszerelése
327
5.10 Szállítók felszerelése
5.10.1 Útmutatás a szállítók kezelésére vonatkozóan
A szállítók precíziós készülékek. Ezért körültekintően bánjon velük.
→ Kerülje, hogy a szállítók akadályokba ütközzenek.
→ Ne hagyja a szállítókat leesni.
→ Állagmegóvásukhoz csak alkalmas szerszámot használjon.
5.10.2 X-szállítók levétele az alkatrészasztalról
5

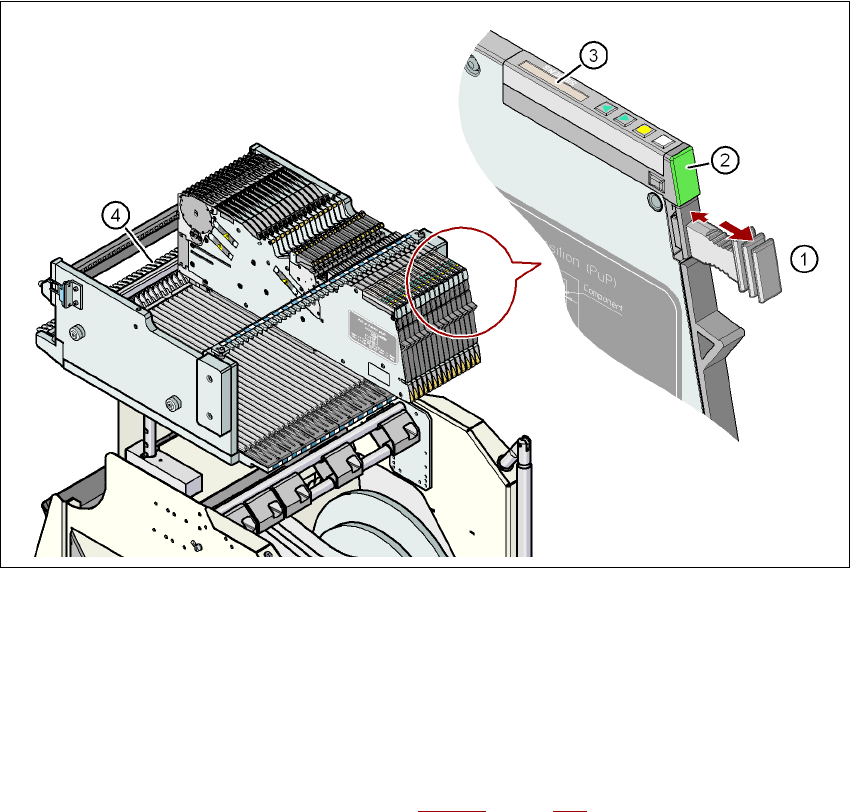

5.10 - 1 ábra X-szállítók levétele az alkatrészasztalról
(1) Levevő fogó
(2) Állapotkijelzés
(3) LCD-kijelző
(4) Kilincs az X-szállító reteszeléséhez
5
Üzemkész állapotban az állapotjelző (2. poz. a 5.10 - 1 ábrán, 327. oldal) zölden világít, ha az
aktuális felszerelés tartalmazza az X-szállítót. Ha a szállító nincs az aktuális felszerelésben, az
állapotkijelző sötét marad.
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
Szállítók felszerelése Az SR.70x.xx szoftververziótól Kiadás 01/2011
328
Az X-szállítót egy kilincs reteszeli az alkatrészasztalban és nem húzható ki. Ha le akarja venni a
szállítót az alkatrészasztalról, a következőképpen járjon el:
→ Nyomja meg a levevő fogót(1. poz. a 5.10 - 1
ábrán, 327. oldal). A levevő fogó kiugrik és
az állapotkijelző kialszik.
→ Várjon kb. 1 másodpercet, amíg a reteszelés (4. poz. a 5.10 - 1
ábrán, 327. oldal) sza-
baddá teszi a szállítót.
→ Húzza ki a szállítót a levevő fogónál fogva az alkatrészasztalból. Ha kb. 5 másodpercnél
tovább vár, a szállító újból reteszelődik. Az állapotkijelző pirosan kezd világítani és az
LCD-kijelzőn (3. poz. a 5.10 - 1
ábrán, 327. oldal) a "Handle --->>" (fogó) üzenet jelenik
meg.
→ Ugrassa ismét a helyére a levevő fogót. Ha a szállító benne van az aktuális felszerelés-
ben, akkor az állapotkijelző zölden kezd világítani és az LCD-kijelző ismét a nyomvonalat
és a lépésközt mutatja.
→ Nyomja meg ismét a levevő fogót (1. poz. a 5.10 - 1
ábrán, 327. oldal) és húzza ki a szál-
lítót az alkatrészasztalból.
5.10.3 X-szállító behelyezése az alkatrészkocsin
5.10.3.1 X-szállító vizsgálata behelyezés előtt
A szállító alkatrészasztalba helyezése előtt vizsgálja meg a következő pontokat:
→ A szállítónak kifogástalan állapotban kell lennie.
→ Enyhe tapintással állapítsa meg, hogy nem tapad-e a zárófólia-himba (2. poz. a 5.10 - 2
ábrán, 329
. oldal).
→ Ellenőrizze, hogy az átvevő ablak (3. poz. a 5.10 - 2
ábrán, 329. oldal) környékén nin-
csenek-e laza alkatrészek
UTALÁS 5
Mielőtt az alkatrészeket kirázza a szállítóból, ürítse ki az AR-eltávolító fiókot (5. poz. a 5.10
- 2 ábrán, 329. oldal).
→ Nyomja meg a kart (4. poz. a 5.10 - 2
ábrán, 329. oldal) az átadó ablak (3. poz. a 5.10 -
2 ábrán, 329. oldal) kissé előre nyitásához. Ezáltal az átadó ablak kissé megemelkedik.
UTALÁS 5
Ne működtesse a kart, ha heveder van behelyezve. A megfeszített zárófólia továbbvinné a
hevedert és kiszabadulnának az alkatrészek.
→ Távolítsa el az átvevő ablak alatti leesett alkatrészeket.
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Szállítók felszerelése
329
→ Nyomja meg a kart (4. poz. a 5.10 - 2 ábrán) az átadó ablak (3. poz. a 5.10 - 2 ábrán)
kissé előre nyitásához.
→ Távolítsa el az alkatrészasztalon levő leesett alkatrészeket ecsettel vagy megfelelő fejjel
ellátott porszívóval.
UTALÁS 5
A heveder befűzése után vágja azt le szorosan a szállító elülső éle mellet.
→ Ha a levevő fogó (1. poz.) még kiáll, pattintsa vissza a helyére.
5
5.10 - 2 ábra X-szállító vizsgálata behelyezés előtt
(1) Levevő fogó
(2) Zárófólia-himba
(3) Átvevő ablak
(4) Kar az átvevő ablak levételéhez és beakasztásához
(5) AR-eltávolító fiók
