Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen Az SR.70x.xx szoftververziótól Kiadás 01/2011 Szállítók felszerelése 329 → Nyomja meg a kart (4 . poz. a 5.10 - 2 ábrán) az átad ó ablak (3. poz. a 5.10 - 2 ábrán…
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
Szállítók felszerelése Az SR.70x.xx szoftververziótól Kiadás 01/2011
328
Az X-szállítót egy kilincs reteszeli az alkatrészasztalban és nem húzható ki. Ha le akarja venni a
szállítót az alkatrészasztalról, a következőképpen járjon el:
→ Nyomja meg a levevő fogót(1. poz. a 5.10 - 1
ábrán, 327. oldal). A levevő fogó kiugrik és
az állapotkijelző kialszik.
→ Várjon kb. 1 másodpercet, amíg a reteszelés (4. poz. a 5.10 - 1
ábrán, 327. oldal) sza-
baddá teszi a szállítót.
→ Húzza ki a szállítót a levevő fogónál fogva az alkatrészasztalból. Ha kb. 5 másodpercnél
tovább vár, a szállító újból reteszelődik. Az állapotkijelző pirosan kezd világítani és az
LCD-kijelzőn (3. poz. a 5.10 - 1
ábrán, 327. oldal) a "Handle --->>" (fogó) üzenet jelenik
meg.
→ Ugrassa ismét a helyére a levevő fogót. Ha a szállító benne van az aktuális felszerelés-
ben, akkor az állapotkijelző zölden kezd világítani és az LCD-kijelző ismét a nyomvonalat
és a lépésközt mutatja.
→ Nyomja meg ismét a levevő fogót (1. poz. a 5.10 - 1
ábrán, 327. oldal) és húzza ki a szál-
lítót az alkatrészasztalból.
5.10.3 X-szállító behelyezése az alkatrészkocsin
5.10.3.1 X-szállító vizsgálata behelyezés előtt
A szállító alkatrészasztalba helyezése előtt vizsgálja meg a következő pontokat:
→ A szállítónak kifogástalan állapotban kell lennie.
→ Enyhe tapintással állapítsa meg, hogy nem tapad-e a zárófólia-himba (2. poz. a 5.10 - 2
ábrán, 329
. oldal).
→ Ellenőrizze, hogy az átvevő ablak (3. poz. a 5.10 - 2
ábrán, 329. oldal) környékén nin-
csenek-e laza alkatrészek
UTALÁS 5
Mielőtt az alkatrészeket kirázza a szállítóból, ürítse ki az AR-eltávolító fiókot (5. poz. a 5.10
- 2 ábrán, 329. oldal).
→ Nyomja meg a kart (4. poz. a 5.10 - 2
ábrán, 329. oldal) az átadó ablak (3. poz. a 5.10 -
2 ábrán, 329. oldal) kissé előre nyitásához. Ezáltal az átadó ablak kissé megemelkedik.
UTALÁS 5
Ne működtesse a kart, ha heveder van behelyezve. A megfeszített zárófólia továbbvinné a
hevedert és kiszabadulnának az alkatrészek.
→ Távolítsa el az átvevő ablak alatti leesett alkatrészeket.
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Szállítók felszerelése
329
→ Nyomja meg a kart (4. poz. a 5.10 - 2 ábrán) az átadó ablak (3. poz. a 5.10 - 2 ábrán)
kissé előre nyitásához.
→ Távolítsa el az alkatrészasztalon levő leesett alkatrészeket ecsettel vagy megfelelő fejjel
ellátott porszívóval.
UTALÁS 5
A heveder befűzése után vágja azt le szorosan a szállító elülső éle mellet.
→ Ha a levevő fogó (1. poz.) még kiáll, pattintsa vissza a helyére.
5

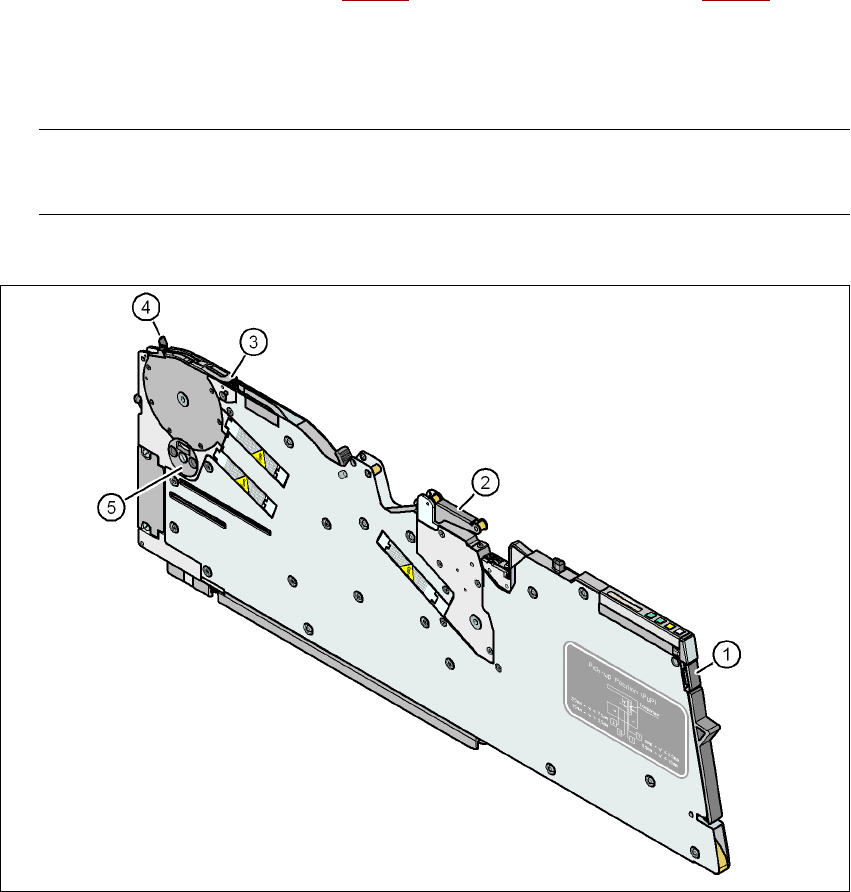

5.10 - 2 ábra X-szállító vizsgálata behelyezés előtt
(1) Levevő fogó
(2) Zárófólia-himba
(3) Átvevő ablak
(4) Kar az átvevő ablak levételéhez és beakasztásához
(5) AR-eltávolító fiók
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
Szállítók felszerelése Az SR.70x.xx szoftververziótól Kiadás 01/2011
330
5.10.3.2 X-szállító behelyezése az alkatrészasztalon
5

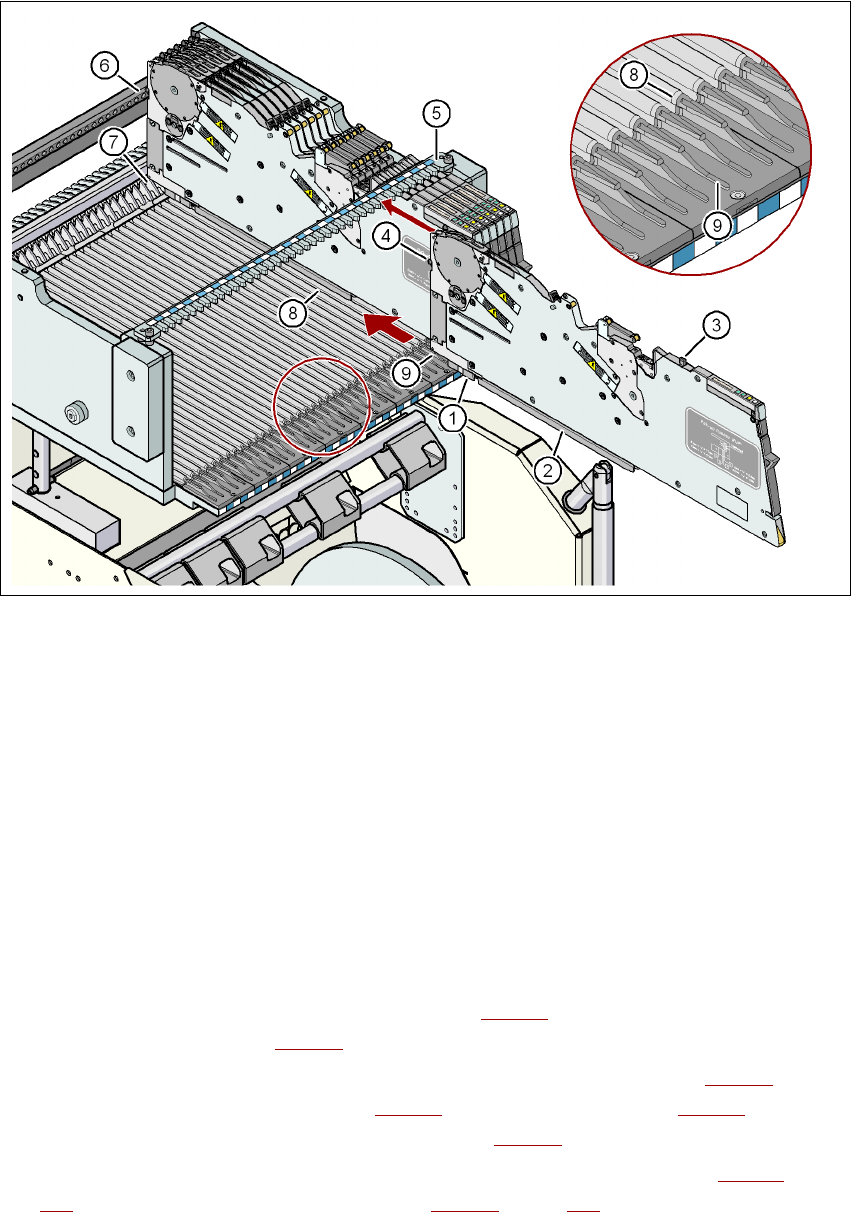

5.10 - 3 ábra X-szállító behelyezése az alkatrészasztalon
(1) X-szállító elülső csúszó vezetője
(2) X-szállító hátsó csúszó vezetője
(3) Központisító stift "hátsó" az X-szállítón
(4) Központisító stift "elülső" az X-szállítón
(5) Nyílások a központosító lécben a "hátsó" központosító stift fogadására
(6) Központosító furatok az alkatrészasztalon az "elülső" központosító stift fogadására
(7) Reteszelőkilincsek
(8) Az alkatrészasztal vezetőprofilja (-profil)
(9) Bevezetési segítség a szállítóhoz
5
→ Állítsa a szállító elülső csúszó vezetőjét (1. poz. a 5.10 - 3 ábrán) az alkatrészasztal beveze-
tési segítségére (9. poz. a 5.10 - 3
ábrán).
→ Tartsa merőlegesen a szállítót és csúsztassa előre a vezetőprofil (8. poz. a 5.10 - 3
ábrán)
mentén. A szállító az elülső (1. poz. a 5.10 - 3
ábrán) és hátsó (2. poz. a 5.10 - 3 ábrán) csú-
szó vezetőkkel csúszik a vezetőprofilban.(8. poz. a 5.10 - 3
ábrán).
→ Tolja óvatosan tovább a szállítót, amíg az "elülső" központosító stift (4. poz. a 5.10 - 3
ábrán,
330
. oldal) a központosító furatba (6. poz. a 5.10 - 3 ábrán, 330. oldal) kerül.
