Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen Az SR.70x.xx szoftververziótól Kiadás 01/2011 Szállítók felszerelése 335 5.10.4.4 Hevedertámasz 8 mm-es X-hevederszállító számára 5 5.10 - 8 ábra 8 mm-es X-szállí…
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
Szállítók felszerelése Az SR.70x.xx szoftververziótól Kiadás 01/2011
334
→ Tolja a kart (5. poz. a 5.10 - 5 ábrán, 333. oldal) előre, hogy az átvételi ablak (2. poz. a 5.10
- 5 ábrán, 333. oldal) az első reteszelési pozícióba emelkedjen.
→ Húzza a fedőfóliát oldalirányban az átvételi ablak mentén előre és az átvételi ablak alatt kife-
lé.
→ Hajtsa vissza a fedőfóliát, míg az felfekszik a behúzó peremre (3. poz. a 5.10 - 5
ábrán, 333.
oldal).
UTALÁS 5
Csak akkor engedje le az átvételi ablakot, ha a zárófólia a behúzóperemen fekszik.
→ Hajtsa vissza a kart (5. poz. a 5.10 - 5
ábrán, 333. oldal) az átvételi ablak lesüllyesztéséhez.
→ Vezesse át a fedőfóliát a zárófólia-himbán (2. poz. az 5.10 - 7
ábrán) tovább a fóliafogó ke-
rekekig (1. poz. az 5.10 - 7
ábrán).
5

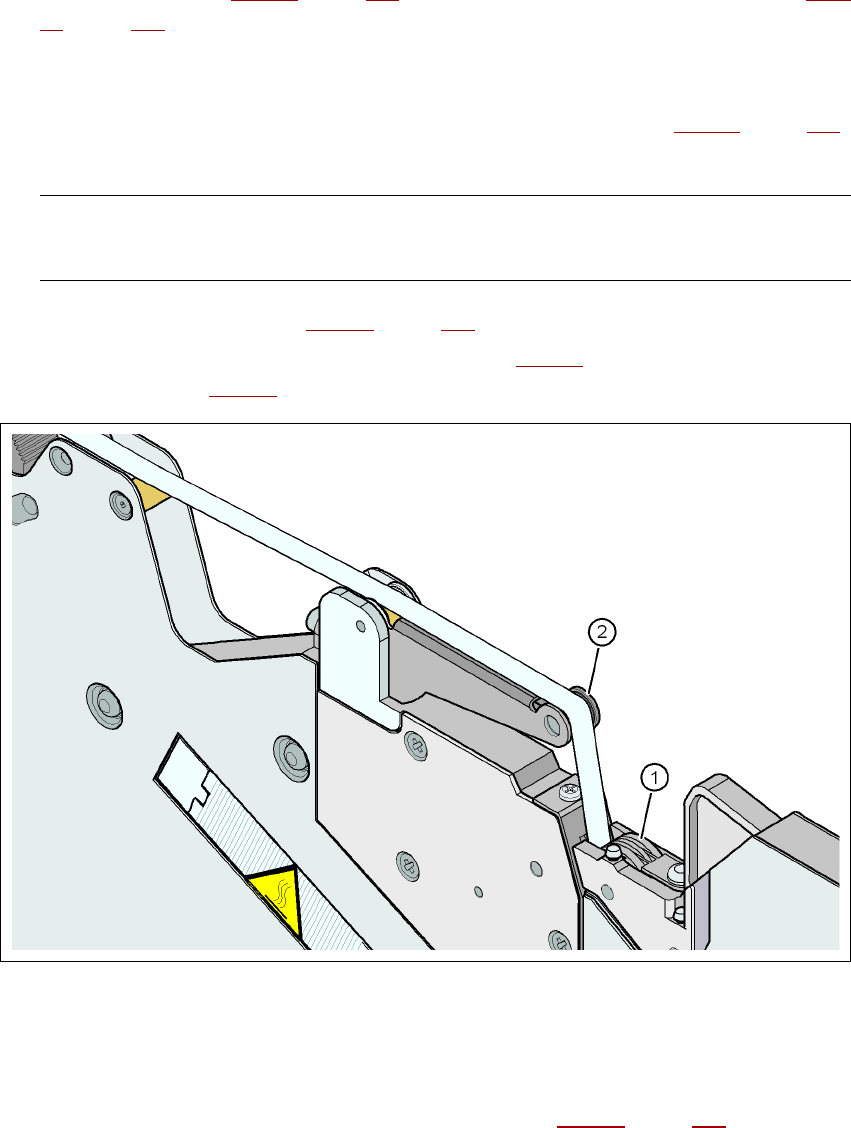

5.10 - 7 ábra Zárófólia vezetése a fóliafogó kerekekhez
(1) Zárófólia-fogó kerekek
(2) Zárófólia
5
→ Nyomja meg a kezelőpult FÓLIA nyomógombját (3. poz. a 5.10 - 6 ábrán, 333. oldal) addig,
amíg a zárófólia megfeszül. A zárófólia-himba lesüllyed és leállítja a hajtómotort.
→ Vágja le a hevedert szorosan a szállító elülső vége mellett.
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Szállítók felszerelése
335
5.10.4.4 Hevedertámasz 8 mm-es X-hevederszállító számára
5

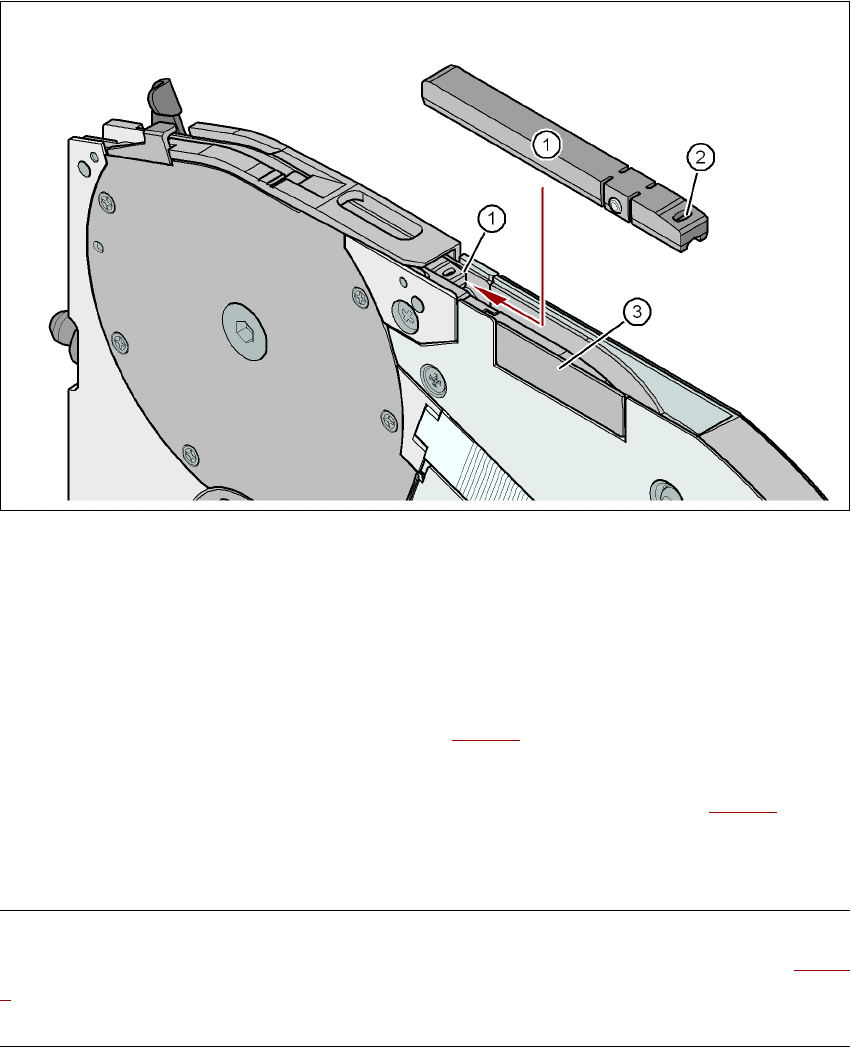

5.10 - 8 ábra 8 mm-es X-szállító - hevedertámasz és szakadásérzékelő
(1) Hevedertámasz, kivehető
(2) Ovális nyílás a hevedertámaszban
(3) A szakadásérzékelő beépítési helye
A 8 mm-es X-szállítót hevedertámasszal (1. poz. a 5.10 - 8
ábrán) látták el. Szükség esetén ez
könnyen eltávolítható.
→ Dugja egy órás csavarhúzó élét a hevedertámasz ovális nyílásába (2. poz. a 5.10 - 8
ábrán)
és húzza ki a hevedertámaszt a heveder továbbítási irányával ellentétes irányba.
→ A hevedertámasz behelyezésénél ügyeljen arra, hogy az előírt helyzetébe kattanjon be.
UTALÁS 5
A 0402 és kisebb méretű alkatrészekhez mindig helyezze be a hevedertámaszt (1. poz. a 5.10 -
8 ábrán) a 8 mm-es szállítóba. Ezzel állandó Z-elviteli magasság elérésére törekszik és az elvi-
teli magasságok minimálisra korrigálásának időigényét is csökkenti.
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
Szállítók felszerelése Az SR.70x.xx szoftververziótól Kiadás 01/2011
336
5.10.4.5 Szakadásérzékelők X-hevederszállítókhoz
Az X-hevederszállítókra szakadásérzékelők szerelhetők. Az érzékelő kétféle kivitelben létezik:
Szakadásérzékelő 8 mm-es és 12 mm-es X-hevederszállítóhoz
Szakadásérzékelő 16 mm és 88 mm közötti X-hevederszállítókhoz 5
A szakadásérzékelőt a 335
oldalon, az 5.10 - 8 ábrán 3. poz.-val jelölt helyre szerelik.
Hevederszállítók már felszerelt szakadásérzékelővel hasonlóképpen szállíthatók (lásd a 3.9.2
szakaszt, a 174
. oldatól).
5.10.5 X-szállító beállítása
Az X-szállító beállítását a feladatismertető írja le.
