Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat Adagolóhiba elkerülése Az SR.70x .xx szoftververziótól Kiadás 01/2011 342 5.13.3 AR-koordinátarendszer és átvételi szög 5 5.13 - 1 ábra Az alkatrész helye és átvé…
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Adagolóhiba elkerülése
341
5.13 Adagolóhiba elkerülése
5.13.1 Általános tudnivalók
→ Ügyeljen arra, hogy a szállítók területei tiszták legyenek és ne legyenek szabd alkatrészek a
szállítás területén, ill. a szállítók alatt.
→ Időben töltse utána az alkatrészeket.
→ Időben toldják össze a hevedereket. Rendszerint ez azt jelenti, hogy készítse elő a toldási
anyagot, ha még kb. 1,5 m heveder van a tekercsen.
→ Óvatosan járjon el a szállítókkal, ha azokat az alkatrészasztalra helyezi vagy onnan leveszi,
mivel precíziós szerkezetekről van szó.
→ X-szállítók esetében engedje le az átvevő ablakot, mivel az felemelt állapotban könnyen
megsérülhet.
UTALÁS 5
Az átvevő ablak felemelt állapota az átvételi minőség érezhető romlásához vezet.
→ Ellenőrizze, hogy mindkét szállítónál megfelelően van-e beállítva az alkatrészek átvételi po-
zíciója.
5.13.2 Adagolóhiba elkerülése a hevederkonténernél
→ Helyezze be megfelelően az elválasztó lemezeket (lásd a 5.9 - 3. ábrán, 326. oldal).
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
Adagolóhiba elkerülése Az SR.70x.xx szoftververziótól Kiadás 01/2011
342
5.13.3 AR-koordinátarendszer és átvételi szög
5

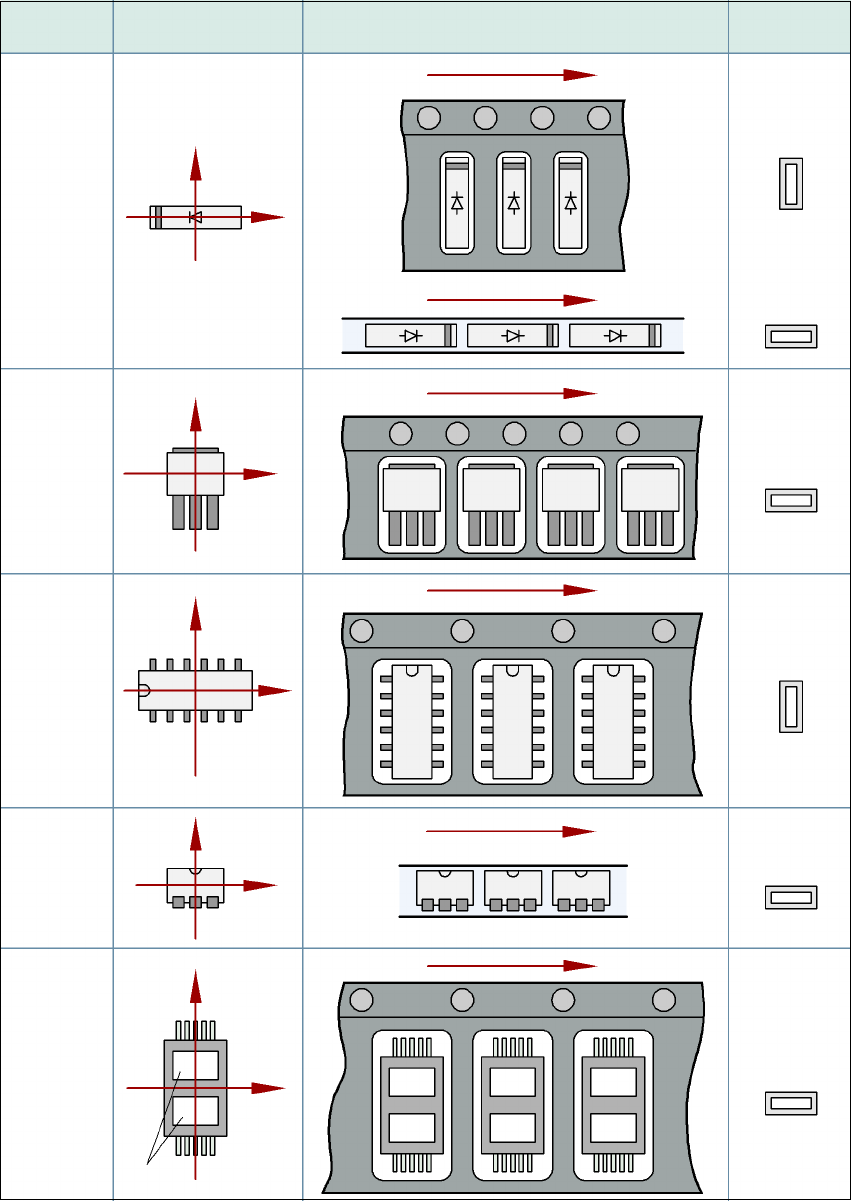

5.13 - 1 ábra Az alkatrész helye és átvételi szöge
Speciális
alkatrész
Rúd tár:
Chip-
alkatrészek
sarkítva
0402
2220
Az anódot a pozitív
X-tengelyhez kell
igazítani.
Toktípus 0°-leírási hely
A bevezetés helye
Átvételi szög/
pipetta-szög
Heveder:
SOT 23
Rúd tár:
Heveder:
Heveder:
SO-IC
DIL-IC
SOT 194
Heveder:
Lyukak
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Alkatrészek utántöltése
343
5.14 Alkatrészek utántöltése
A vonalkóddal rendelkező és a vonalkód nélküli alkatrészek utántöltésére vonatkozó információ-
kat az online súgóban talál.
→ Ügyeljen a hevederszállítóknál arra, hogy mindig időben toldja rá az új hevedert, hogy a szál-
lítók ne legyenek üresek.
→ De mindenesetre ne toldja össze a hevedereket túl korán, mert ha az összetoldás után a régi
heveder vége az új tekercsre tekeredik, előfordulhat, hogy az új heveder tekercse túl tele
lesz, a heveder a tekercsről lecsúszik és beakad. Ez bizonyos körülmények között átvételi
hibákhoz és nagyobb állási időkhöz vezetne.
