Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat Alkatrészkocsi fel ill. lecsatlakoztatása Az SR.70x.xx szoftververziótól Kiadás 01/2011 348 5 5.15 - 4 ábra Alkatrészkocsi X-sorozat - fogók lefelé fordítása (1) …
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Alkatrészkocsi fel ill. lecsatlakoztatása
347
VIGYÁZAT! 5
Figyeljen,amikor az alkatrészkocsit az automatába csúsztatja, és ne ütközzön a reteszelőkilin-
csekkel (3. poz. az 5.15 - 3 ábrán, 346. oldal) akadályokba.
UTALÁS 5
Mielőtt az X-sorozat alkatrészkocsijait felcsatlakoztatja, vágja le a heveder elülső végét szorosan
az X-szállító eleje mentén.
VIGYÁZAT! 5
Ellenőrizze, hogy a beültetőfej az alkatrészkocsi mozgási területén kívül van-e.
→ Óvatosan ütközésig tolja be az alkatrészkocsit az automatába.
UTALÁS 5
Zárja le a védőburkolatokat, mivel a felcsatlakoztatás csak lezárt védőburkolatnál lehetséges.
→ Nyomja az automata be- vagy kiadási oldalán a megfelelő gombot (1., 2., 3. vagy 4. poz. a
5.15 - 1
. ábrán, 344. oldal), mindaddig, amíg az alkatrészkocsi lecsatlakoztatása teljesen le
nem zajlik.
→ Mindkét fogón tolja a hüvelyt (1. poz. a 5.15 - 4
. ábrán, 348. oldal) felfelé, és hajtsa le a fogót
(2. poz. a 5.15 - 4
. ábrán, 348. oldal).
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
Alkatrészkocsi fel ill. lecsatlakoztatása Az SR.70x.xx szoftververziótól Kiadás 01/2011
348
5
5.15 - 4 ábra Alkatrészkocsi X-sorozat - fogók lefelé fordítása
(1) A hüvelyt tolja felfelé
(2) A fogót hajtsa le
Üzemeltetési útmutató SIPLACE X-sorozat Feladatok a gépen
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az alkatrészkocsi rá- és lecsatlakoztatása a dokkolóállomáson
349
5.16 Az alkatrészkocsi rá- és lecsatlakoztatása a dokko-
lóállomáson
5

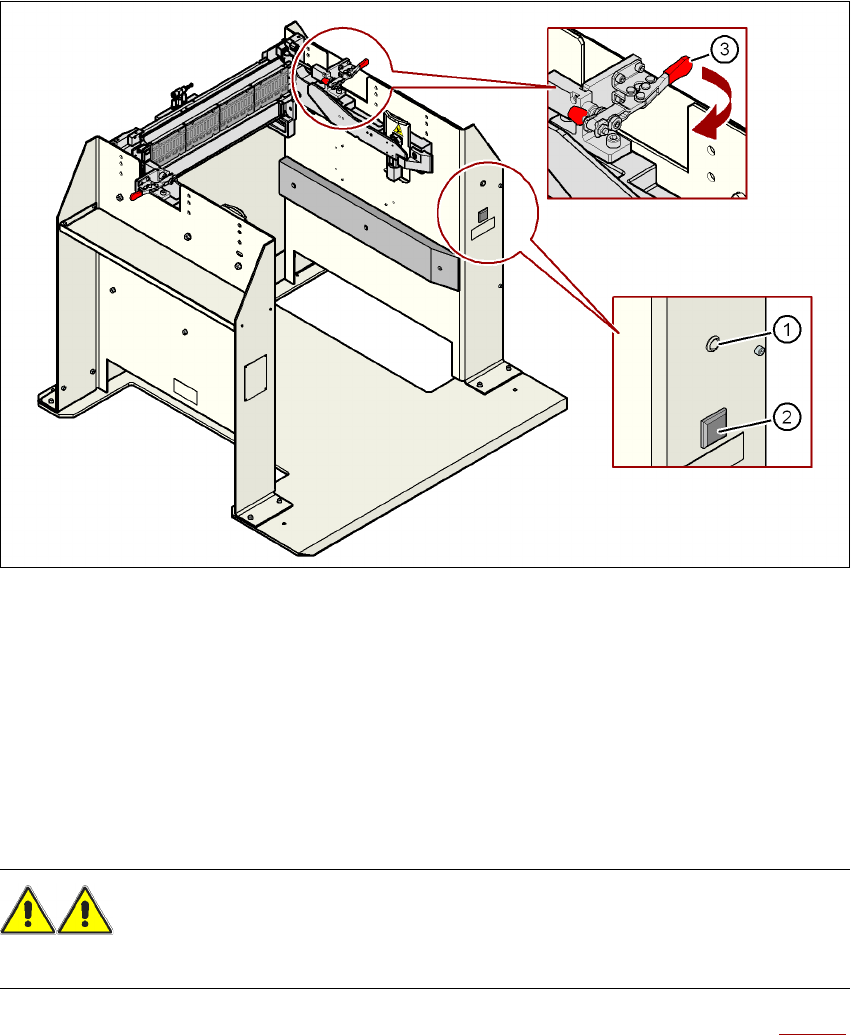

5.16 - 1 ábra Alkatrészkocsi X-sorozat - fogók lefelé fordítása
(1) A hálózati tápellátás ellenőrző lámpája
(2) Nyomógomb az alkatrészkocsin levő összes bevezető modul reteszeléséhez és kioldásához
(3) Vízszintes feszítő az alkatrészasztal rögzítéséhez - a kar "zárva" állásban
5
5
5.16.1 SIPLACE X sorozatú alkatrészkocsi csatlakoztatása a dokkolóállomáshoz
FIGYELEM! 5
→ A dokkolás közben ne nyúljon az alkatrészkocsi és a dokkolóállomás közötti térbe.
→ A nyíl irányába mozgatva nyissa ki egyidejűleg mindkét vízszintes feszítőt (3. poz. a 5.16 - 1
ábrán).
