Üzemeltetési útmutató SIPLACE X-sorozat Állomásb ő vítések Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserél ő 351 6Á l l o m á s b ő vítések 6.1 Pipett acserél ő A pipettacseré l ő vel a beültet ő fejek rugalm…
Feladatok a gépen Üzemeltetési útmutató SIPLACE X-sorozat
Az alkatrészkocsi rá- és lecsatlakoztatása a dokkolóállomáson Az SR.70x.xx szoftververziótól Kiadás 01/2011
350
→ Óvatosan csúsztassa be az alkatrészkocsit a dokkolóállomásba. Eközben az alkatrészasztal
megemelkedik.
→ Ügyeljen arra, hogy az alkatrészkocsi teljesen a dokkolóállomás fenéklemezén álljon.
→ Egyidejűleg zárja mindkét vízszintes feszítőt (3. poz. az 5.16 - 1
ábrán, 349. oldal).
Az alkatrészasztal a végső helyzetbe emelkedik és reteszelődik.
→ A gomb (2. poz. a 5.16 - 1
ábrán, 349. oldal) reteszelje vagy oldja az összes bevezető modult.
5.16.2 SIPLACE X sorozatú alkatrészkocsi lecsatlakoztatása a dokkolóállomásról
FIGYELEM! 5
→ A lecsatlakoztatás közben ne nyúljon az alkatrészkocsi és a dokkolóállomás közötti térbe.
→ Egyidejűleg nyissa ki mindkét vízszintes feszítőt (3. poz. a 5.16 - 1
ábrán, 349. oldal).
Az alkatrészasztal lesüllyed.
→ Húzza ki az alkatrészasztalt a dokkolóállomásból.
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
351
6Állomásbővítések
6.1 Pipettacserélő
A pipettacserélővel a beültetőfejek rugalmassága a különböző alkatrésztípusok feldolgozása te-
kintetében lényegesen növekszik. Amennyiben a beültetési program pipetta-cserét tesz szüksé-
gessé, akkor a beültetőfej a régi pipettát automatikusan visszateszi a pipetta-garázsba és elhozza
az újat. Ezenkívül a vákuumvizsgálatkor kiselejtezett pipetták gyorsan kicserélhetők.
A pipetták felvétele a pipettacserélőből lényegesen pontosabb és gyorsabb, mint ahogy az kézi
úton lehetséges volna. A kisebb alkatrészek beültetési folyamatához elengedhetetlen, hogy a pi-
pettaforgás radiális excentricitása minimális legyen.
6.1.1 Pipettacserélő a SIPLACE SpeedStar számára
Cikk-sz. 00119715-xx Pipettacserélő, X-sorozat, C&P20
6

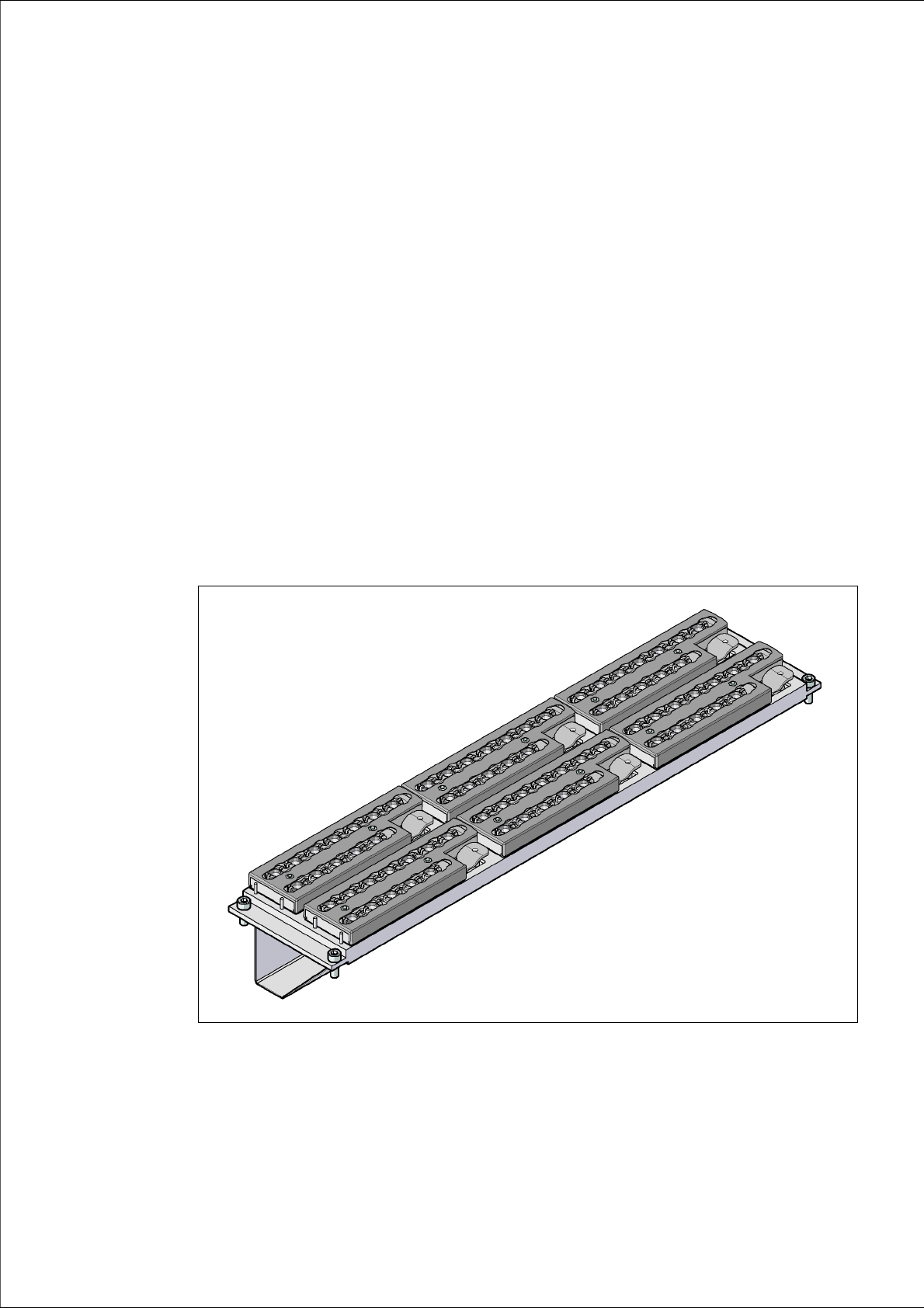

6.1 - 1 ábra Pipettacserélő a SIPLACE SpeedStar számára
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
352
6.1.1.1 Leírás
Ez a pipettacserélő 6 db. egy-egy 12 pipetta-garázsos tárat fogad be. A tárak egy közös tartón
helyezkednek el. Két hengeres szeggel vannak központosítva és 4 patentkapoccsal vannak rög-
zítve. A pontos helyzetet a táron lévő két illesztőjel határozza meg. A tárak megfelelő elhelyezke-
dését a pipettacserélő alaptestén mikrokapcsolók felügyelik annak érdekében, hogy elkerülhető
legyen a beültetőfej összeütközése egy esetlegesen magasra nyúló tárral. Minden tárhelyet be
kell tölteni, mert a biztonsági áramkör hiányzó vagy nem megfelelően elhelyezett tár esetén leál-
lítja az automatát. A felszerelt pipettaállomáson az alkatrészeket le lehet fújni a SpeedStar pipet-
táiról és a pipettákat le lehet húzni és le lehet dobni.
UTALÁS 6
Ez a pipettacserélő csak a SpeedStar-ral együtt használható.
6.1.1.2 Műszaki adatok
6
6
6
6.1.1.3 A SIPLACE SpeedStar pipettacserélőjének helyzete a X4I-automatán
Az 1, 2, 3 és 4 helyre egy-egy pipettacserélő szerelhető fel a SpeedStar számára (1. poz. a 6.1 -
2 ábrán, 353 oldal).
A beültető automatákhoz ebből a következő pipettacserélő-konfiguráció adódik:
6
Pipettacserélő a SIPLACE SpeedStar számára
Méretek (hosszúság x szélesség x magasság) 449 x 94,5 x 79 mm³
A pipetta-garázsok darabszáma 72
A pipettatárak száma 6
Pipetta-típusok 10xx, 11xx és 12xx
Pipettacsere-idő kb. 2 mp pipettánként
Sűrített levegő csatlakozóhely 0,48 MPa (4,8 bar)
Hely
A pipettatárak
száma
A tartalék
pipettatárak száma
A pipetta-garázsok
darabszáma
16 - 72
2 4 2 48 (+ 24 tartalék)
36 - 72
4 4 2 48 (+ 24 tartalék)
