6.1.1.1 Leírás
Ez a pipettacserélő 6 db. egy-egy 12 pipetta-garázsos tárat fogad be. A tárak egy közös tartón
helyezkednek el. Két hengeres szeggel vannak központosítva és 4 patentkapoccsal vannak rög-
zítve. A pontos helyzetet a táron lévő két illesztőjel határozza meg. A tárak megfelelő elhelyezke-
dését a pipettacserélő alaptestén mikrokapcsolók felügyelik annak érdekében, hogy elkerülhető
legyen a beültetőfej összeütközése egy esetlegesen magasra nyúló tárral. Minden tárhelyet be
kell tölteni, mert a biztonsági áramkör hiányzó vagy nem megfelelően elhelyezett tár esetén leál-
lítja az automatát. A felszerelt pipettaállomáson az alkatrészeket le lehet fújni a SpeedStar pipet-
táiról és a pipettákat le lehet húzni és le lehet dobni.
UTALÁS 6
Ez a pipettacserélő csak a SpeedStar-ral együtt használható.
6.1.1.2 Műszaki adatok
6
6
6
6.1.1.3 A SIPLACE SpeedStar pipettacserélőjének helyzete a X4I-automatán
Az 1, 2, 3 és 4 helyre egy-egy pipettacserélő szerelhető fel a SpeedStar számára (1. poz. a 6.1 -
2 ábrán, 353 oldal).
A beültető automatákhoz ebből a következő pipettacserélő-konfiguráció adódik:
6
Pipettacserélő a SIPLACE SpeedStar számára
Méretek (hosszúság x szélesség x magasság) 449 x 94,5 x 79 mm³
A pipetta-garázsok darabszáma 72
A pipettatárak száma 6
Pipetta-típusok 10xx, 11xx és 12xx
Pipettacsere-idő kb. 2 mp pipettánként
Sűrített levegő csatlakozóhely 0,48 MPa (4,8 bar)
Hely
A pipettatárak
száma
A tartalék
pipettatárak száma
A pipetta-garázsok
darabszáma
16 - 72
2 4 2 48 (+ 24 tartalék)
36 - 72
4 4 2 48 (+ 24 tartalék)
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
353
6

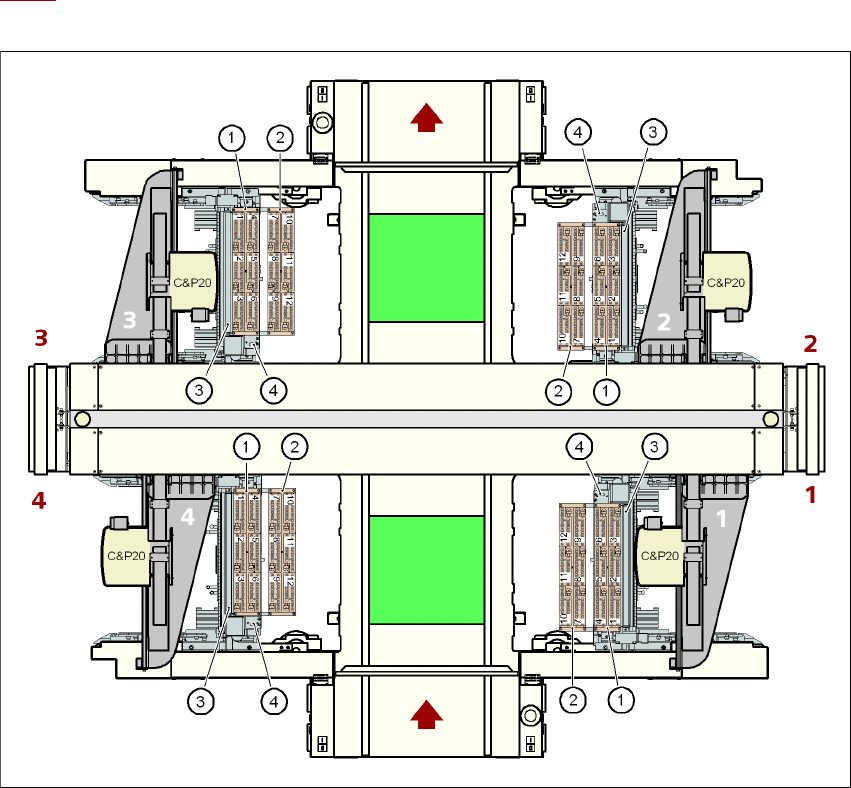

6.1 - 2 ábra A SIPLACE SpeedStar pipettacserélőjének helyzete a X4I-automatán
UTALÁS: 6
– A 2. és a 4. helyeken az adagolófejek nem tudnak mindkét belső pipettatárhoz hozzáférni (6.1
- 2. ábra, 2. poz.).
– Minden tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó vagy nem megfelelően el-
helyezett tár esetén leállítja az automatát.
6
(1) Pipettacserélő
(2) Pozíciók a tartalék pipettatárak számára (2. vagy 4. hely)
(3) Pipettatár
(4) Ürítőtartály az alkatrészekhez
(5) Lehúzó berendezés és ürítőtartály a pipettákhoz
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
354
6.1.1.4 A SIPLACE SpeedStar pipettacserélőjének helyzete a X4-automatán
Az 1, 2, 3 és 4 helyre max. 2 pipettacserélő szerelhető fel a SpeedStar számára (1.és 2. poz. a
6.1 - 3
ábrán). Ezáltal 8 pipettacserélős teljes kapacitás adódik 48 tárral és összesen 576 pipetta-
garázzsal.
6

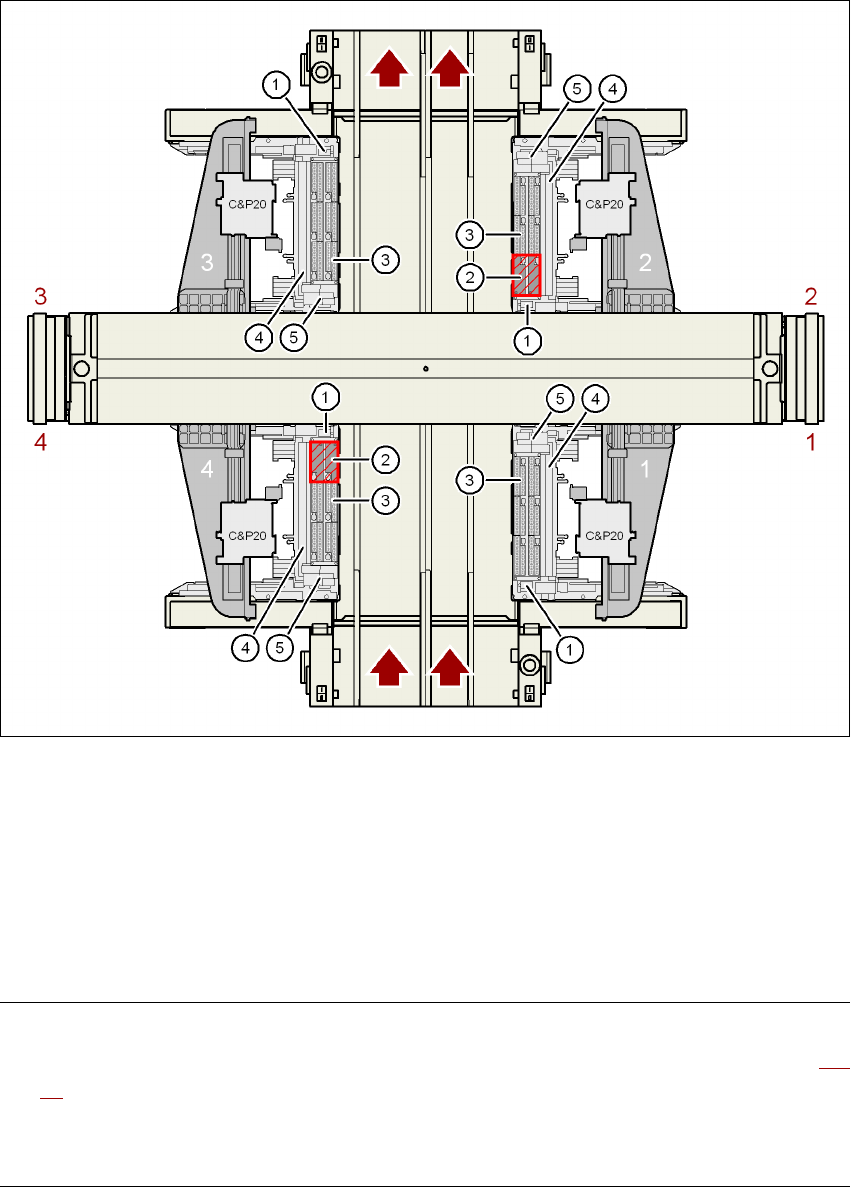

6.1 - 3 ábra A SIPLACE SpeedStar pipettacserélőjének helyzete a X4-automatán
(1) Pipettacserélő, "1. sor"
(2) Pipettacserélő, "2. sor"
(3) Ürítőtartály az alkatrészekhez
(4) Lehúzó berendezés és ürítőtartály a pipettákhoz
(5) Pipettatár
