Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
355
6.1.1.5 A SIPLACE SpeedStar pipettacserélőjének helyzete a X3-automatán
Az 1, 3 és 4 helyre max. 2 pipettacserélő szerelhető fel a SpeedStar számára (1. és 2. poz. a 6.1
- 4 ábrán). A 2. helyre pipettacserélő szerelhető fel. Ezáltal 7 pipettacserélős teljes kapacitás adó-
dik 42 tárral és összesen 504 pipetta-garázzsal.
6

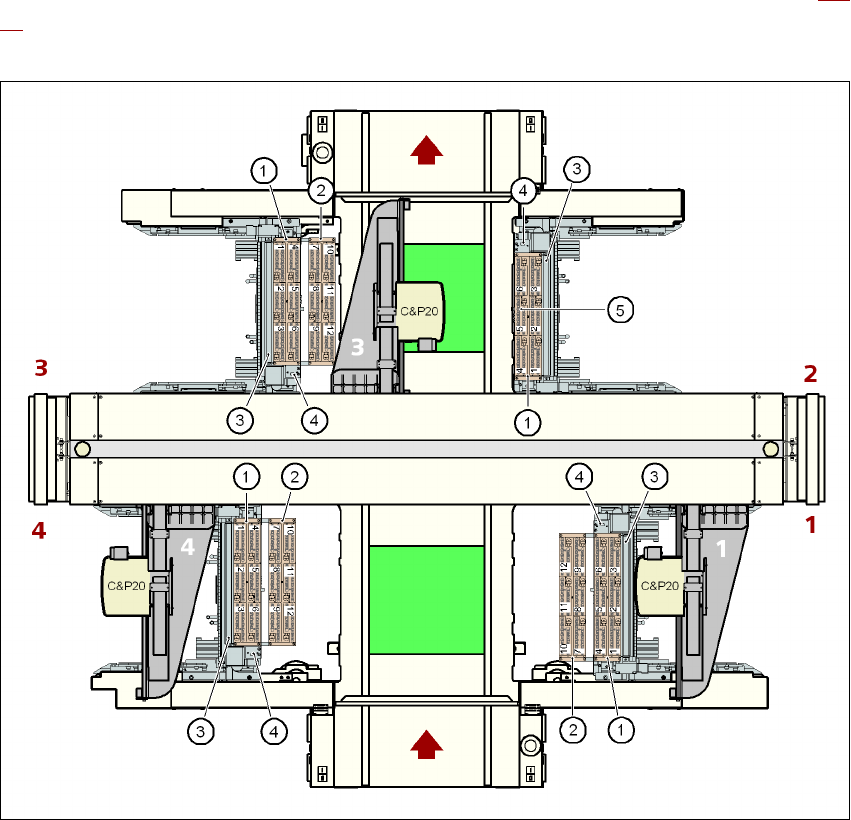

6.1 - 4 ábra A SIPLACE SpeedStar pipettacserélőjének helyzete a X3-automatán
6
(1) Pipettacserélő, "1. sor"
(2) Pipettacserélő, "2. sor"
(3) Ürítőtartály az alkatrészekhez
(4) Lehúzó berendezés és ürítőtartály a pipettákhoz
(5) Pipettatár
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
356
6.1.1.6 A SIPLACE SpeedStar pipettacserélőjének helyzete a X2-automatán
Az 1 és 3 helyre max. 2 pipettacserélő szerelhető fel a SpeedStar számára (1. és 2. poz. a 6.1 -
5 ábrán). A 2. és 4. helyre egy-egy pipettacserélő szerelhető fel. Ezáltal 6 pipettacserélős teljes
kapacitás adódik 36 tárral és összesen 432 pipetta-garázzsal.
6

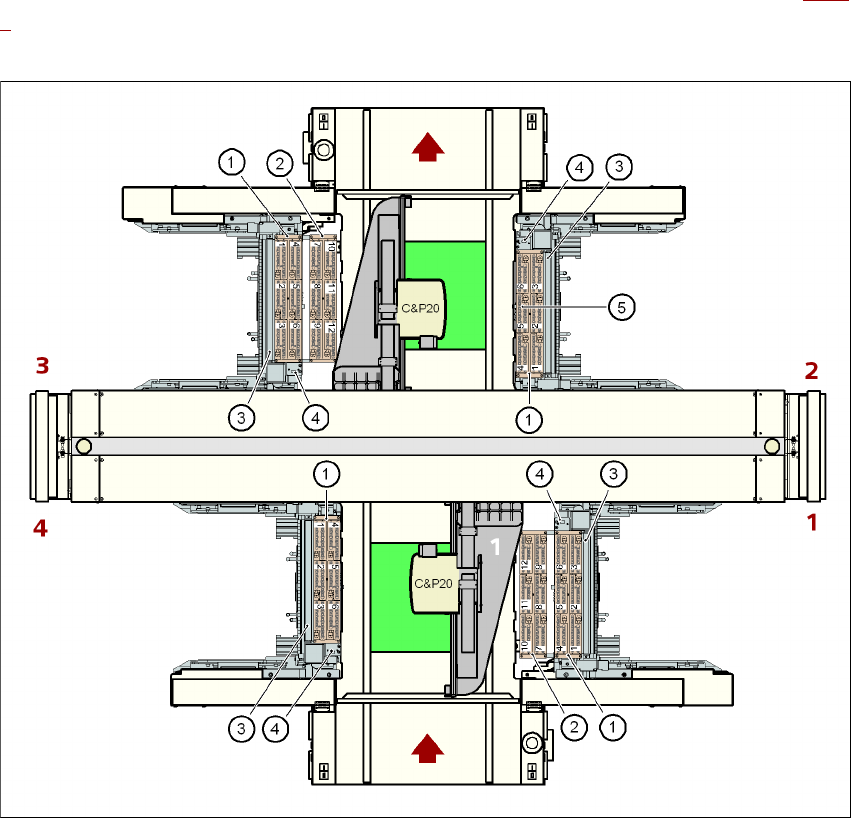

6.1 - 5 ábra A SIPLACE SpeedStar pipettacserélőjének helyzete a X2-automatán
6
(1) Pipettacserélő, "1. sor"
(2) Pipettacserélő, "2. sor"
(3) Ürítőtartály az alkatrészekhez
(4) Lehúzó berendezés és ürítőtartály a pipettákhoz
(5) Pipettatár
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
357
6.1.1.7 Összeszerelés
Az X4I-automatán lévő pipettacserélő (lásd 6.1 - 2. ábra, 353. oldal) és az X4-, X3- és X2-auto-
matán lévő "1. sor" pipettacserélő (lásd 6.1 - 3
, 6.1 - 4 és 6.1 - 5 ábra a 354. oldaltól) az alkatrész-
kocsi behúzókészüléken van rögzítve. A SIPLACE X4-, X3- és X2-automata esetén egy második
pipettacserélőt is fel lehet szerelni. Ehhez a "2. sor" pipettacserélőhöz külön szerelőkészlet van.
Ez a lehúzó berendezésből és a pipetta ürítőtartályából áll (lásd 6.1.1.11
szakaszt, 361. oldal).
6
6.1 - 6 ábra Szerelési pozíció
(1) A ferde oldal az alkatrészkocsi-behúzószerkezet irányába mutat
(2) A merőleges oldal a NYÁK-szállítás irányába mutat
→ Úgy állítsa be a pipettacserélőt, hogy a ferde oldal az alkatrészkocsi-behúzószerkezet felé mu-
tasson.
FIGYELEM! 6
– Minden beültetőfejhez csak a hozzá tartozó pipettacserélőt telepítse. Vegyes elrendezésnél
fennáll a fej ütközésének veszélye!
