Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
357
6.1.1.7 Összeszerelés
Az X4I-automatán lévő pipettacserélő (lásd 6.1 - 2. ábra, 353. oldal) és az X4-, X3- és X2-auto-
matán lévő "1. sor" pipettacserélő (lásd 6.1 - 3
, 6.1 - 4 és 6.1 - 5 ábra a 354. oldaltól) az alkatrész-
kocsi behúzókészüléken van rögzítve. A SIPLACE X4-, X3- és X2-automata esetén egy második
pipettacserélőt is fel lehet szerelni. Ehhez a "2. sor" pipettacserélőhöz külön szerelőkészlet van.
Ez a lehúzó berendezésből és a pipetta ürítőtartályából áll (lásd 6.1.1.11
szakaszt, 361. oldal).
6

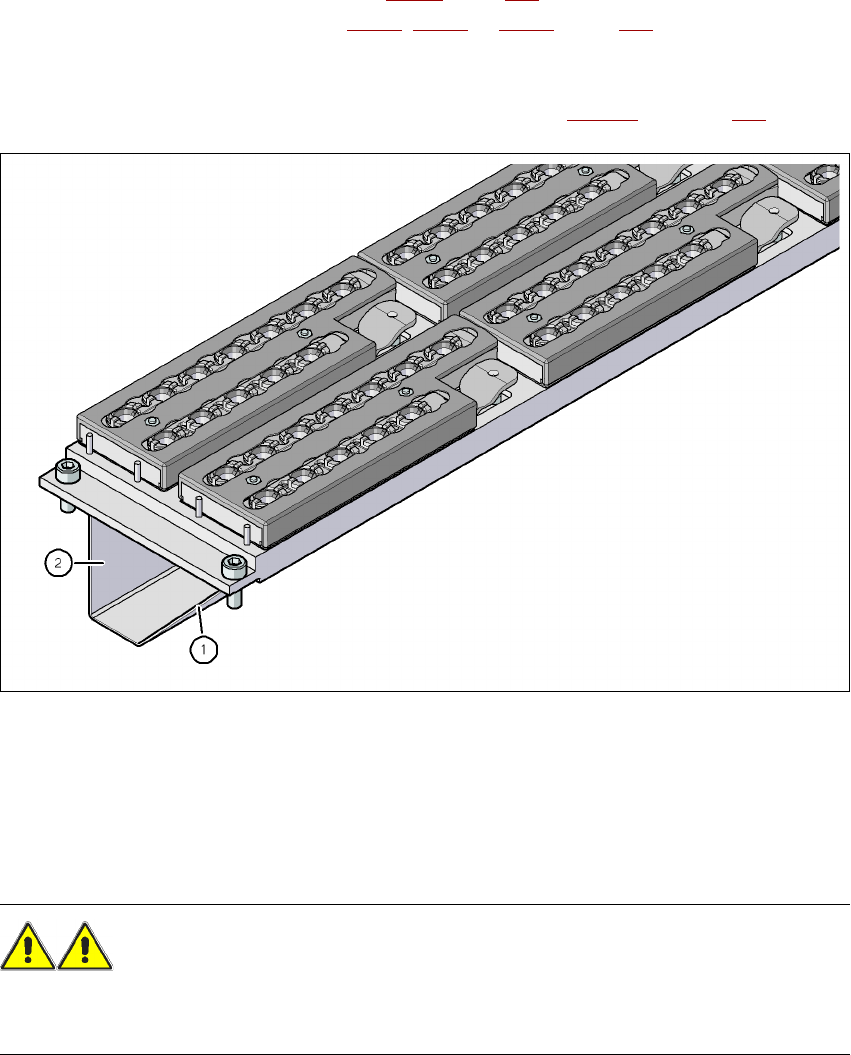

6.1 - 6 ábra Szerelési pozíció
(1) A ferde oldal az alkatrészkocsi-behúzószerkezet irányába mutat
(2) A merőleges oldal a NYÁK-szállítás irányába mutat
→ Úgy állítsa be a pipettacserélőt, hogy a ferde oldal az alkatrészkocsi-behúzószerkezet felé mu-
tasson.
FIGYELEM! 6
– Minden beültetőfejhez csak a hozzá tartozó pipettacserélőt telepítse. Vegyes elrendezésnél
fennáll a fej ütközésének veszélye!
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
358
6.1.1.8 Kezelési útmutatás
→ Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
UTALÁS 6
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki. 6
→ Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
→ Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
VIGYÁZAT! 6
A tárakat csak akkor lehet feltölteni, ha minden pipetta, ami a Collect&Place-fejnél található,
visszakerült a tárába. 6
UTALÁS 6
Kerülje el, hogy alkatrészek a tárakra essenek. Ez ahhoz vezethet, hogy a zárólemez beszo-
rul. Ezért a tárakat és a szabad helyeket rendszeresen tisztítsa meg.
→ A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
6.1.1.9 Tárcsere
→ Nyomja meg a kart (1. poz. a 6.1 - 7 ábrán, 356. oldal), a tárnak a gömbfejű kapcsokról való
oldásához (5. poz. a 6.1 - 7
ábrán, 356. oldal). Emelje ki a tárat a tartóból.
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
359
FIGYELEM! 6
A tár fölé kiálló kar (1. poz. a 6.1 - 7
ábrán) a beültetőfej ütközéséhez vezethet. Ezért ügyeljen
arra, hogy a kar ne álljon ki a tár fölé.
6

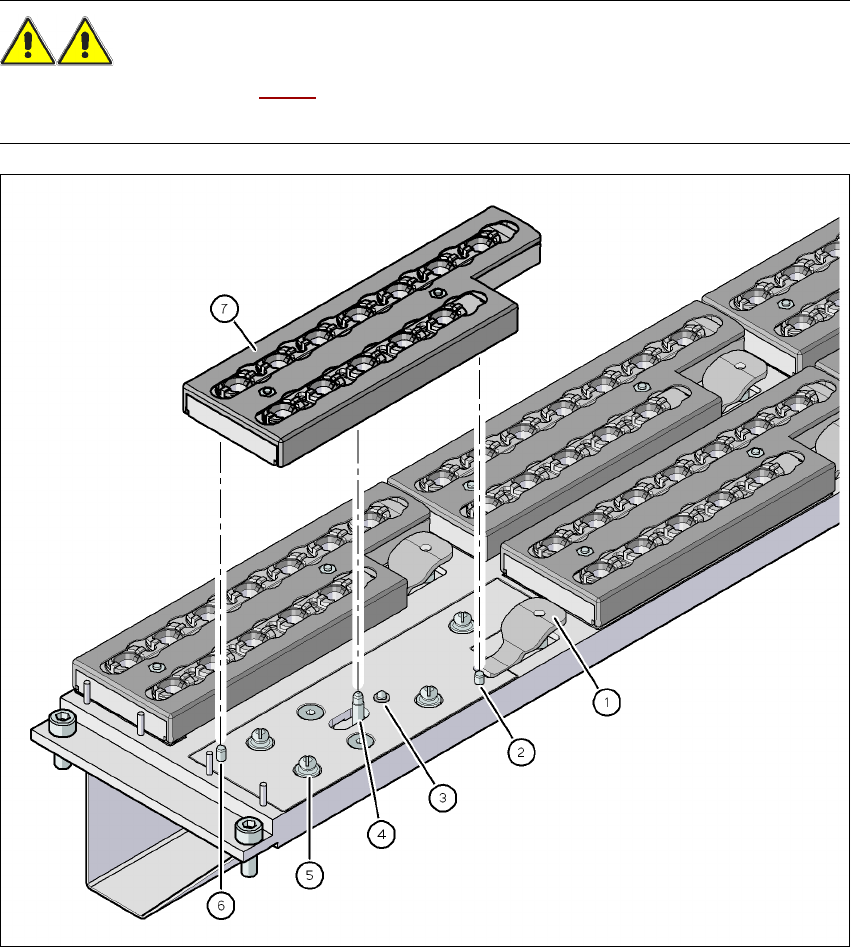

6.1 - 7 ábra Pipettacserélő a SpeedStar számára - tárcsere
(1) Kar a tár levételéhez
(2) Hengeres szeg, benyúlik a tár furatába
(3) Rugós csap a mikrokapcsoló kioldásához
(4) A reteszelőszerkezet csapja, működteti a zárólemezt
(5) Gömbfejű kapocs
(6) Hengeres szeg, benyúlik a tár hosszirányú lyukába
(7) Zárólemez "Tár reteszelve" állásban
