Üzemeltetési útmutató SIPLACE X-sorozat Állomásb ő vítések Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserél ő 363 pipettáiról. Mind a MultiS tar , mind pedig a S peedS tar pipettá kat ott le lehet húzni és az …
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
362
6.1.2 Pipettacserélő a SIPLACE MultiStar-hoz és a SpeedStar-hoz
Cikk-sz. 00119741-xx Pipettacserélő CPP, X-sorozat
6

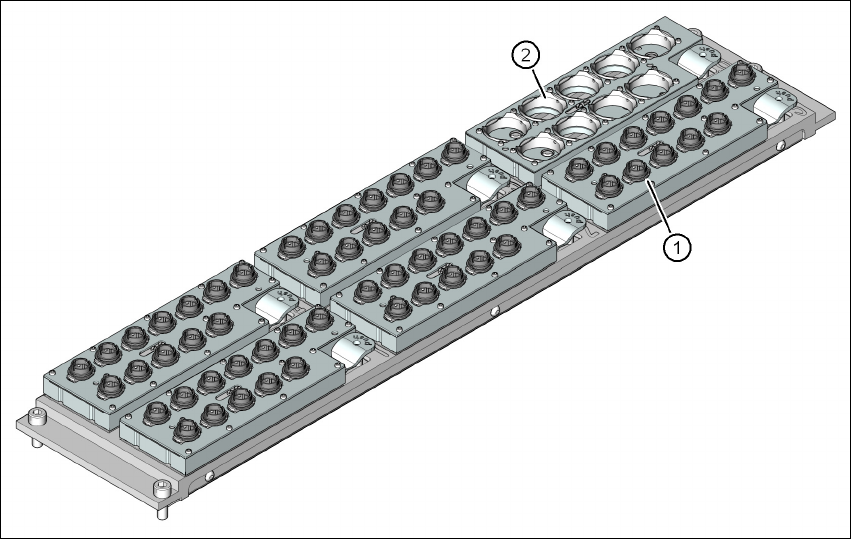

6.1 - 10 ábra Pipettacserélő a SIPLACE MultiStar-hoz és a SpeedStar-hoz
(1) Pipettatár 20xx-pipettákhoz
(2) Pipettatár 28xx-pipettákhoz
6.1.2.1 Leírás
Ez a pipettacserélő mind a CPP-fejhez, mind pedig a C&P20-fejhez használható. A tárak egy kö-
zös tartólapon helyezkednek el, két hengeres szeggel vannak központosítva és 4 patentkapoc-
csal vannak rögzítve. A pontos helyzetet a táron lévő két illesztőjel határozza meg. A tárak
megfelelő elhelyezkedését a pipettacserélő tartólapján mikrokapcsolók felügyelik annak ér-
dekében, hogy elkerülhető legyen a beültetőfej összeütközése egy esetlegesen magasra nyúló
tárral. 6 Mind a 6 tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó vagy nem megfele-
lően elhelyezett tár esetén leállítja az automatát. Ezenkívül a pipettacserélő a pipettatár kódolása
alapján felismeri, hogy a CPP-fejhez való 20xx-pipettatárról vagy 28xx-pipettatárról vagy a
C&P20-fejhez való 10xx-tárról van-e szó.
SpeedStar használata esetén semmilyen pipettatárat nem szabad a MultiStar-hoz használni.
A pipettaállomás kétféle kivitelben létezik, egy a SIPLACE X4/X3/X2 számára és egy a SIPLACE
X4I számára. A pipettaállomáson az alkatrészeket le lehet fújni a MultiStar, ill. a SpeedStar
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
363
pipettáiról. Mind a MultiStar, mind pedig a SpeedStar pipettákat ott le lehet húzni és az ürítőtar-
tályban lehet ártalmatlanítani.
Táb. 6.1 - 1 Konfigurációk a CPP-pipettacserélő számára
6
6
6
Pipettatár 20xx-pipettákhoz 6
6

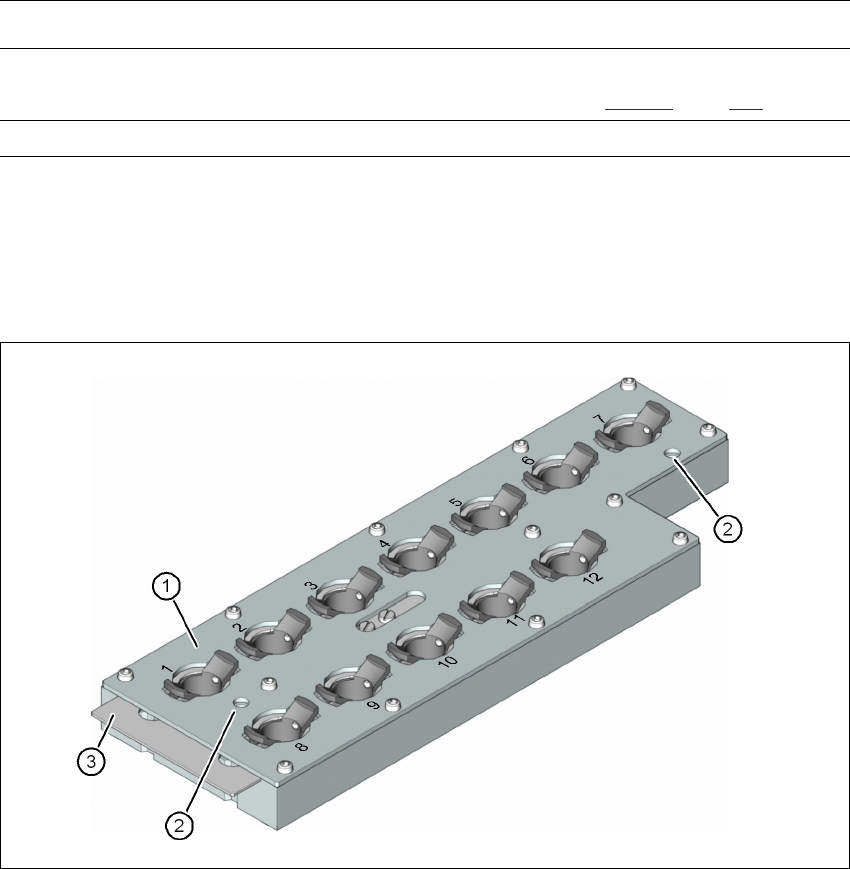

6.1 - 11 ábra Pipettatár 20xx-pipettákhoz - zárólemez nyitva
(1) 12 garázs 20xx-pipettákhoz
(2) Illesztőjelek (csak nyitott zárólemeznél láthatók)
(3) Zárólemez
6
6
6
Beültetőfej Pipettatár Megjegyzés
CPP-fej
5 tár 20xx-pipettákhoz Standard konfiguráció
1 tár 28xx-pipettákhoz (lásd 6.1 - 10
ábra, 362. oldal)
C&P20-fej 6 tár 10xx-, 11xx- vagy 12xx-pipettákhoz
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
364
Pipettatár 28xx-pipettákhoz 6
6

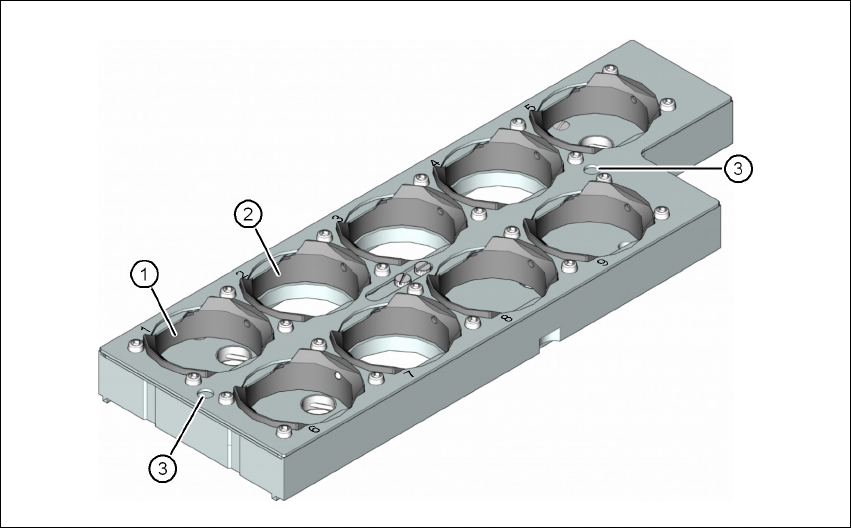

6.1 - 12 ábra Pipettatár 28xx-pipettákhoz
(1) 5 garázs maximum 12,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 1, 5, 6, 8 és 9)
(2) 4 garázs maximum 16,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 2, 3, , 4 és 7)
(3) Illesztőjelek (csak nyitott zárólemeznél láthatók)
