Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-sorozat Pipettacserél ő Az SR.70x.xx szoftververziótól Kiadás 01/2011 370 6.1.2.7 Összeszerelés Az X4I-automatán lév ő pipett acserél ő (lásd 6.1 - 13 . ábra, 366 . olda…
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
369
6.1.2.6 A SIPLACE MultiStar pipettacserélőjének helyzete a X2-automatán
Az 1. és 3. helyre max. 2 pipettacserélő szerelhető fel a CPP-fej számára (1. és 2. poz. a 6.1 - 16
ábrán). A 2. és 4. helyre egy-egy pipettacserélő szerelhető fel. Ez 6 pipettacserélős teljes kapaci-
tást eredményez.
A pipetta-garázsok száma standard konfiguráció esetén
30 tár (20xx) = 360 pipetta-garázs
6 tár (28xx) = 54 pipetta-garázs
6

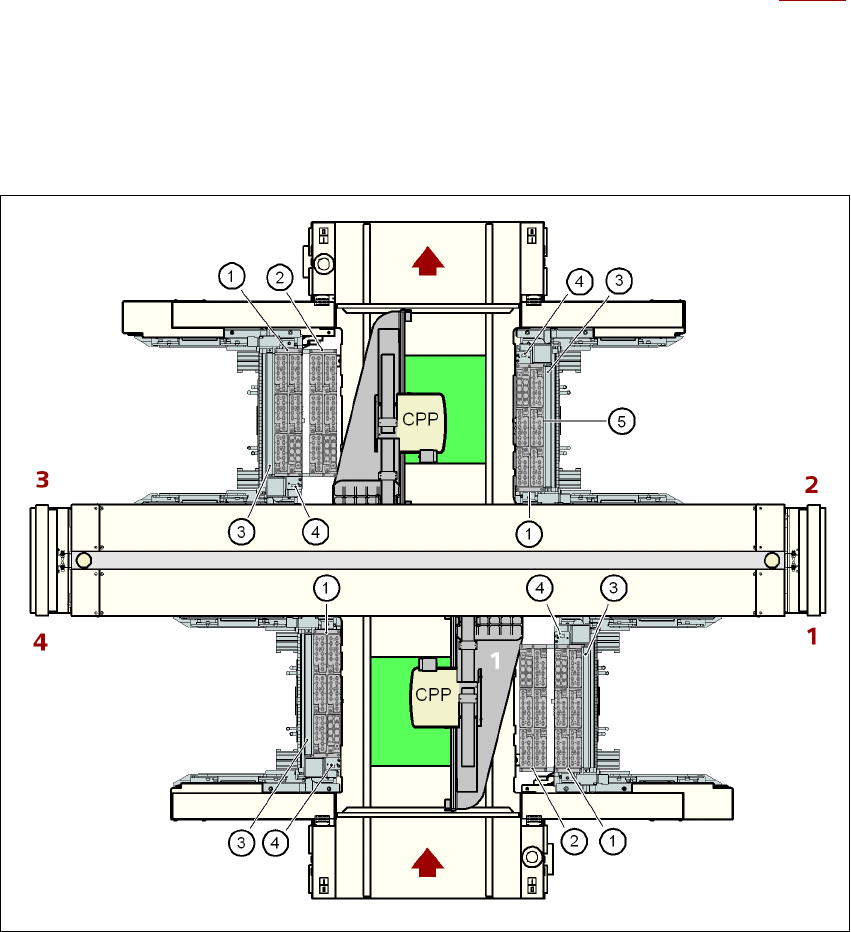

6.1 - 16 ábra A SIPLACE MultiStar pipettacserélőjének helyzete a X2-automatán
6
(1) Pipettacserélő, "1. sor"
(2) Pipettacserélő, "2. sor"
(3) Ürítőtartály az alkatrészekhez
(4) Lehúzó berendezés és ürítőtartály a pipettákhoz
(5) Pipettatár
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
370
6.1.2.7 Összeszerelés
Az X4I-automatán lévő pipettacserélő (lásd 6.1 - 13. ábra, 366. oldal) és az X4-, X3- és X2-auto-
matán lévő "1. sor" pipettacserélő (lásd 6.1 - 14
, 6.1 - 15 és 6.1 - 16 ábra a 367. oldaltól) az alkat-
részkocsi behúzókészüléken van rögzítve. A SIPLACE X4-, X3- és X2-automata esetén egy
második pipettacserélőt is fel lehet szerelni. Ehhez a "2. sor" pipettacserélőhöz külön szerelő-
készlet van. Ez a lehúzó berendezésből és a pipetta ürítőtartályából áll (lásd 6.1.2.11
szakaszt,
374
. oldal).
6
6.1 - 17 ábra A pipettacserélő szerelési pozíciója - alulnézet
(1) A ferde oldal az alkatrészkocsi-behúzószerkezet irányába mutat
(2) A merőleges oldal a NYÁK-szállítás irányába mutat
→ Úgy állítsa be a pipettacserélőt, hogy a ferde oldal az alkatrészkocsi-behúzószerkezet felé mu-
tasson.
FIGYELEM! 6
– Minden beültetőfejhez csak a hozzá tartozó pipettacserélőt telepítse. Vegyes elrendezésnél
fennáll a fej ütközésének veszélye!
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
371
6.1.2.8 Kezelési útmutatás
→ Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
UTALÁS 6
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki. 6
→ Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
→ Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
VIGYÁZAT! 6
A tárakat csak akkor lehet feltölteni, ha minden pipetta, ami a Collect&Place-fejnél található,
visszakerült a tárába. 6
UTALÁS 6
Kerülje el, hogy alkatrészek a tárakra essenek. Ez ahhoz vezethet, hogy a zárólemez beszo-
rul. Ezért a tárakat és a szabad helyeket rendszeresen tisztítsa meg.
→ A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
6.1.2.9 Tárcsere
→ Nyomja meg a kart (1. poz. a 6.1 - 18 ábrán, 372. oldal), a tárnak a gömbfejű kapcsokról való
oldásához (5. poz. a 6.1 - 18
ábrán, 372. oldal). Emelje ki a tárat a tartóból.
