6.1.3 Pipettacserélő a SIPLACE TwinStar számára
Cikk-sz. 03005191-xx Tár 2 pipettához
Cikk-sz. 03001807-xx Tár 1 pipettához
6

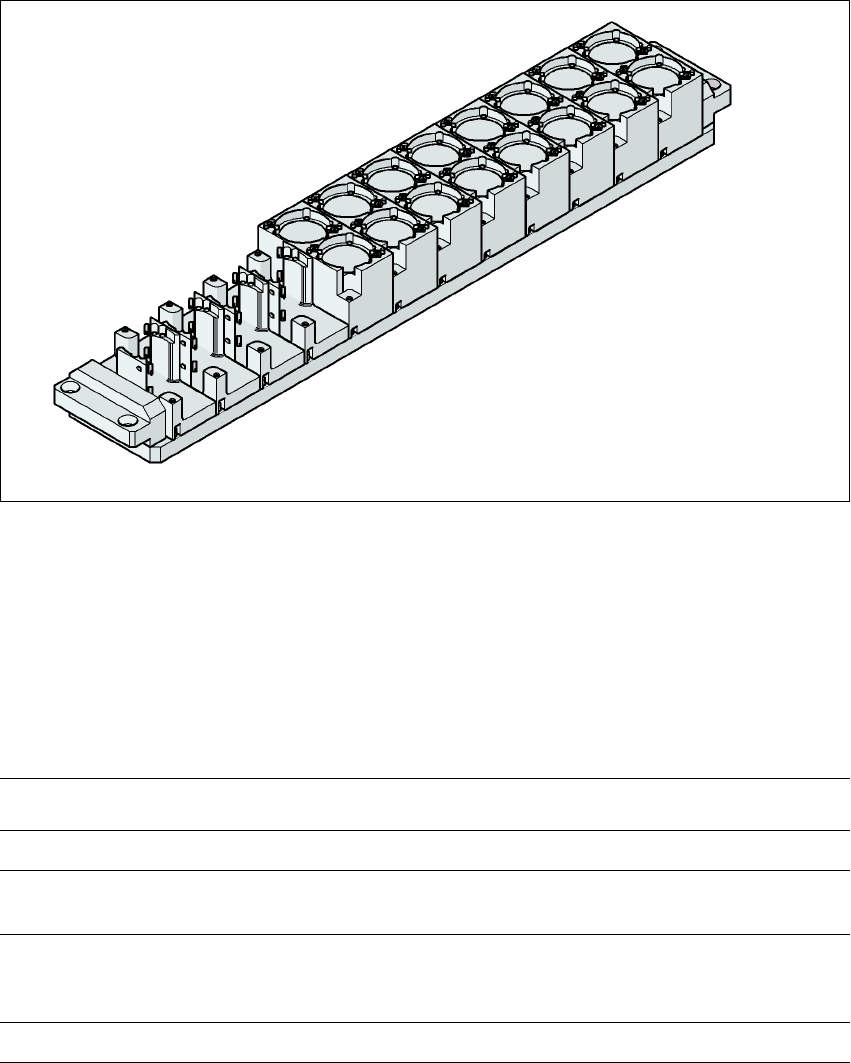

6.1 - 21 ábra Pipettacserélő a SIPLACE TwinStar számára
6.1.3.1 Leírás
Ez a pipettacserélő max. 12 pipettatárat tud befogadni. Két tártípus áll rendelkezésre: standard
tár és különleges pipettákhoz vagy megfogóhoz való tár. A tárak egy közös tartón helyezkednek
el. Két hengeres szeggel vannak központosítva és két süllyesztett fejű csavarral vannak rögzítve.
6.1.3.2 Műszaki adatok
6
6
Pipettacserélő a SIPLACE TwinStar számára
Méretek (hosszúság x szélesség x magasság) 448 x 68 x 49 mm³
A pipetta-garázsok darabszáma 16 standard pipettákhoz
4 különleges pipettákhoz vagy megfogókhoz
Pipetta-típusok 5xx, standard
4xx adapterrel
9xx adapterrel
Pipettacsere-idő kb. 2 mp pipettánként
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
376
6.1.3.3 A TwinStar pipettacserélőjének helyzete a X4-automatán
A TwinStar-hoz a következő helyeken lehet egy-egy pipettacserélőt felszerelni.
1. pipettacserélő a 3. helyre: 12 tár
2. pipettacserélő a 2. helyre: 10 tár
Ezáltal 2 pipettacserélős teljes kapacitás adódik 22 tárral és összesen 44 pipetta-garázzsal.
6
6.1 - 22 ábra A TwinStar pipettacserélőjének helyzete a X4-automatán
(1) 1. pipettacserélő
(2) Standard tár
(3) Tár különleges pipettákhoz vagy megfogókhoz
(4) Selejtalkatrész gyűjtőtartály
(5) 2. pipettacserélő
UTALÁS 6
Ha a 2. vagy a 4. helyen MTC van, akkor fel kell szerelni oda a "Pipettacserélő a TwinStar szá-
mára a beültetőterületen 2 portállal és dokkolt MTC-vel" opciót (lásd 6.1.3.7 szakasz, a 380.
oldaltól).
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
377
6.1.3.4 A TwinStar pipettacserélőjének helyzete a X3-automatán
A következő helyekre a TwinStar-hoz egy-egy pipettacserélő szerelhető fel.
1. pipettacserélő a 3. helyen (1.poz az 6.1 - 23
ábrán): 12 tár
2. pipettacserélő a 2. és a 4. helyen (5.poz. az 6.1 - 23
ábrán): egyenként 10 tárral
Ezáltal 3 pipettacserélős teljes kapacitás adódik 32 tárral és összesen 64 pipetta-garázzsal.
6
6.1 - 23 ábra A TwinStar pipettacserélőjének helyzete a X3-automatán
(1) 1. pipettacserélő (TH)
(2) Standard tár
(3) Tár különleges pipettákhoz vagy megfogókhoz
(4) Selejtalkatrész gyűjtőtartály
(5) 2. pipettacserélő (TH)
UTALÁS 6
Ha a 4. helyen MTC van, akkor fel kell szerelni oda a "Pipettacserélő a TwinStar számára a beül-
tetőterületen 2 portállal és dokkolt MTC-vel" opciót (lásd 6.1.3.7 szakasz, a 380. oldaltól).
