Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
380
6.1.3.7 Pipettacserélő a TwinStar számára a beültetőterületen 2 portállal és
dokkolt MTC-vel
Cikk-sz. 00119747-xx Pipettacserélő tartó, TwinStar, X-sorozat MTC-vel
TwinStar és MTC kombinációja esetén két portállal rendelkező beültetőterületen nem alkalmaz-
ható a standard pipettacserélő a TwinStar-hoz. Ez két helyet érint:
– X4: 2. és 4. hely
– X3: 4. hely
Erre az esetre szolgál az opcionális pipettacserélő a TwinStar-hoz a beültetőterületen 2 portállal
és dokkolt MTC-vel.
UTALÁS 6
Ezen pipettacserélő opció alkalmazása esetén vegye figyelembe, hogy max. 85 x 85 mm², ill.
125 x 10 mm² AR-méretek feldolgozása lehetséges.
6

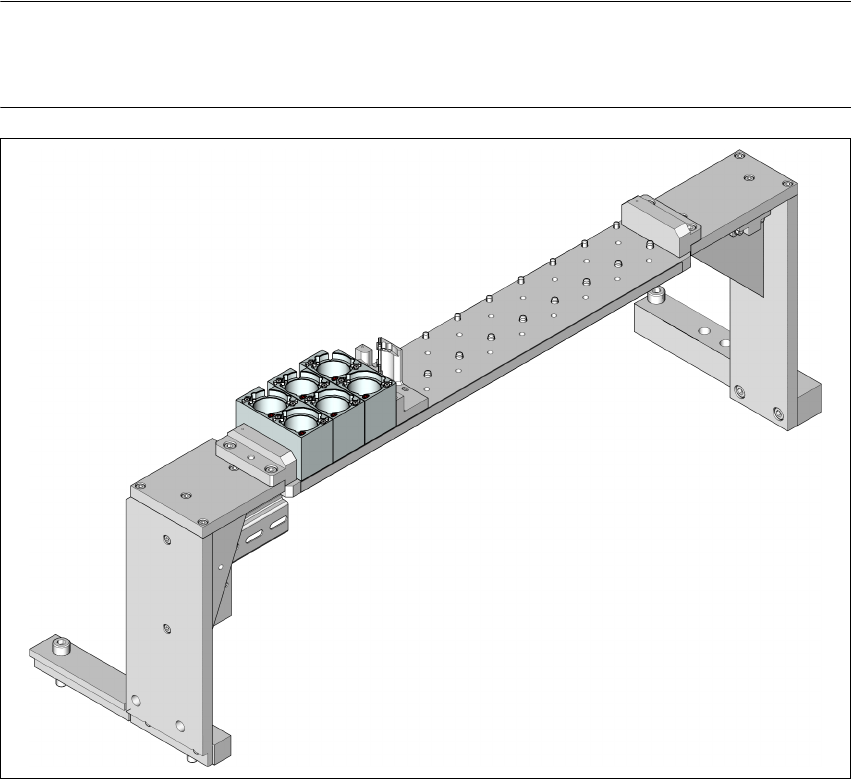

6.1 - 26 ábra Pipettacserélő a TwinStar számára a beültetőterületen 2 portállal és dokkolt MTC-vel
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
381
6.1.3.8 2. Pipettacserélő a TwinStar-hoz
Cikk-sz. 00119717-xx 2. pipettacserélő, TwinStar
Ez a pipettacserélő max. 10 pipettatárat tud befogadni. Az összes többi műszaki adat azonos az
1. pipettacserélőjével.
6.1.3.9 Selejtalkatrész gyűjtőtartály a SIPLACE TwinStar számára
A SIPLACE TwinStar számára felszerelhető selejtalkatrész gyűjtőtartály. A Fine-Pitch-érzékelő-
modul mellett helyezkedik el (lásd 4. poz. a 6.1 - 23
ábrán a 377. oldalon, és a 6.1 - 24 ábrán a
378
. oldalon).
6
6.1 - 27 ábra Selejtalkatrész gyűjtőtartály a SIPLACE TwinStar számára
6.1.3.10 Megfogók és különleges pipetták
A SIPLACE-automaták a standard SMT-spektrumon túlmenően az átvezetett szerelésű (Through
Hole Technology) és az OSC-alkatrészekkel (Odd Shaped Components) is tudnak műveleteket
végezni. Evvel párhuzamosan az ASM AS folyamatosan fejleszti a különleges pipettákat és meg-
fogókat.
A különleges pipetták kaphatók minden beültető fejhez, a beültetési megrendelések maximális
sebességű, pontosságú és rugalmasságú végrehajtása érdekében. Az automatikus pipettacseré-
lők használata csökkenti a termékcsere során jelentkező szerelési időket is.
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
382
A Pick&Place-fejekhez az ASM AS mechanikus megfogókat kínál. Azokat az alkatrészeket, ame-
lyeknek a felülete nem alkalmas arra, hogy a pipetta felszívja, a mechanikus megfogó elviszi és
beülteti. A megfogóknak, amelyek funkciójuk szerint két csoportra oszthatók, két kivitele van:
– olyan megfogók, amik az alkatrészt a külső éle mentén fogják meg
– olyan megfogók, amik az alkatrészt a belső éle mentén fogják meg
A különleges pipettákról és megfogókról az ASM AS ad további felvilágosítást. Különleges tárak
és megfogók készíttetése céljából kérjük szintén az ASM AS-hoz forduljon.
