Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Pipettacserélő
381
6.1.3.8 2. Pipettacserélő a TwinStar-hoz
Cikk-sz. 00119717-xx 2. pipettacserélő, TwinStar
Ez a pipettacserélő max. 10 pipettatárat tud befogadni. Az összes többi műszaki adat azonos az
1. pipettacserélőjével.
6.1.3.9 Selejtalkatrész gyűjtőtartály a SIPLACE TwinStar számára
A SIPLACE TwinStar számára felszerelhető selejtalkatrész gyűjtőtartály. A Fine-Pitch-érzékelő-
modul mellett helyezkedik el (lásd 4. poz. a 6.1 - 23
ábrán a 377. oldalon, és a 6.1 - 24 ábrán a
378
. oldalon).
6

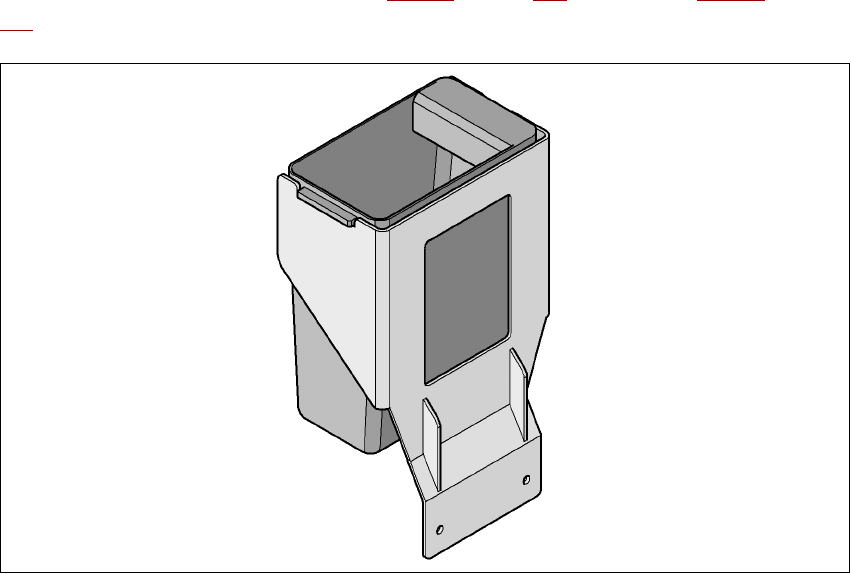

6.1 - 27 ábra Selejtalkatrész gyűjtőtartály a SIPLACE TwinStar számára
6.1.3.10 Megfogók és különleges pipetták
A SIPLACE-automaták a standard SMT-spektrumon túlmenően az átvezetett szerelésű (Through
Hole Technology) és az OSC-alkatrészekkel (Odd Shaped Components) is tudnak műveleteket
végezni. Evvel párhuzamosan az ASM AS folyamatosan fejleszti a különleges pipettákat és meg-
fogókat.
A különleges pipetták kaphatók minden beültető fejhez, a beültetési megrendelések maximális
sebességű, pontosságú és rugalmasságú végrehajtása érdekében. Az automatikus pipettacseré-
lők használata csökkenti a termékcsere során jelentkező szerelési időket is.
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Pipettacserélő Az SR.70x.xx szoftververziótól Kiadás 01/2011
382
A Pick&Place-fejekhez az ASM AS mechanikus megfogókat kínál. Azokat az alkatrészeket, ame-
lyeknek a felülete nem alkalmas arra, hogy a pipetta felszívja, a mechanikus megfogó elviszi és
beülteti. A megfogóknak, amelyek funkciójuk szerint két csoportra oszthatók, két kivitele van:
– olyan megfogók, amik az alkatrészt a külső éle mentén fogják meg
– olyan megfogók, amik az alkatrészt a belső éle mentén fogják meg
A különleges pipettákról és megfogókról az ASM AS ad további felvilágosítást. Különleges tárak
és megfogók készíttetése céljából kérjük szintén az ASM AS-hoz forduljon.
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Dokkolóállomás a SIPLACE X-sorozat alkatrészkocsijához
383
6.2 Dokkolóállomás a SIPLACE X-sorozat alkatrészko-
csijához
Cikk-sz. 00116933-xx Dokkolóállomás a SIPLACE X alkatrészkocsihoz
6.2.1 Leírás
A dokkolóállomás az előkészítő hely kiegészítő komponense. Összekötő elem az előkészítő hely
és az X-sorozat alkatrészkocsija között. A dokkolóállomás teszi lehetővé az alkatrészkocsi külső
felszerelését szállítókkal, továbbá a működési tesztet és a felszerelés ellenőrzését.
6

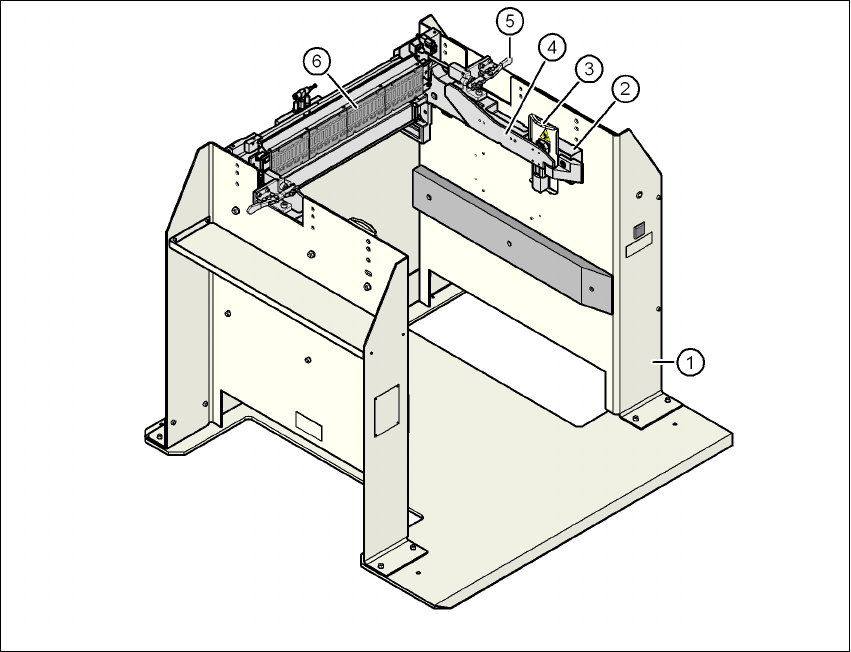

6.2 - 1 ábra Dokkolóállomás, SIPLACE X-sorozat
(1) Dokkolóállomás
(2) Alkatrészkocsi-behúzókészülék, X-sorozat
(3) Védőlemez W204 figyelmeztető táblával
(4) Sínek az alkatrészasztal vezetéséhez és felcsatlakoztatásához
(5) Vízszintes feszítő az alkatrészkocsi rögzítéséhez
(6) EAIF (Energia- és adatinterfész)
