6.3.4.1 Méretek
6
6.3 - 1 ábra Matrix-Tray-Changer, méretek, minden adat milliméterben
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Matrix-Tray-Changer
399
6.3.4.2 Kezelőelemek
6

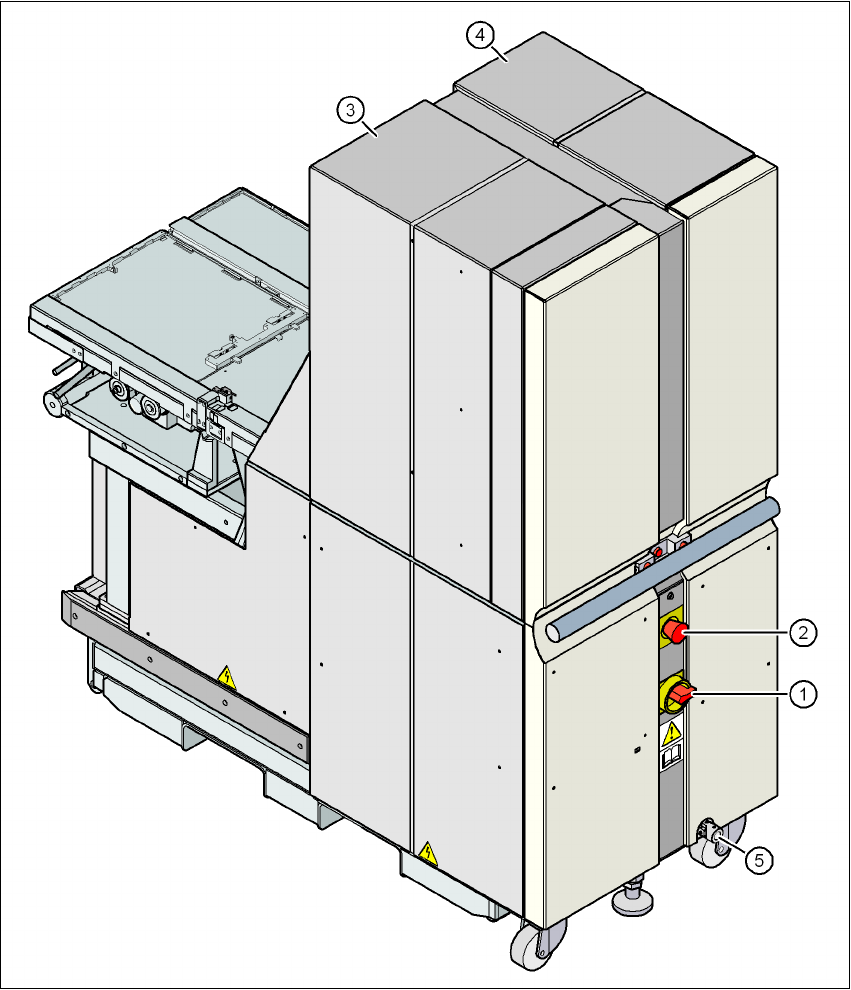

6.3 - 2 ábra Matrix-Tray-Changer, hátulnézet
(1) Főkapcsoló
(2) VÉSZ-LEÁLLÍTÓ nyomógomb
(3) 1. torony max. 30 felületitár-tartó befogadására (max. 60 JEDEC-tray)
(4) 2. torony max. 40 felületitár-tartó befogadására (max. 40 JEDEC-tray)
(5) Felfekvési pont a Matrix-Tray-Changer magasságállításának forgatókarja számára
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Matrix-Tray-Changer Az SR.70x.xx szoftververziótól Kiadás 01/2011
400
6.3.5 Az X4-automata méretei az MTC
6
6

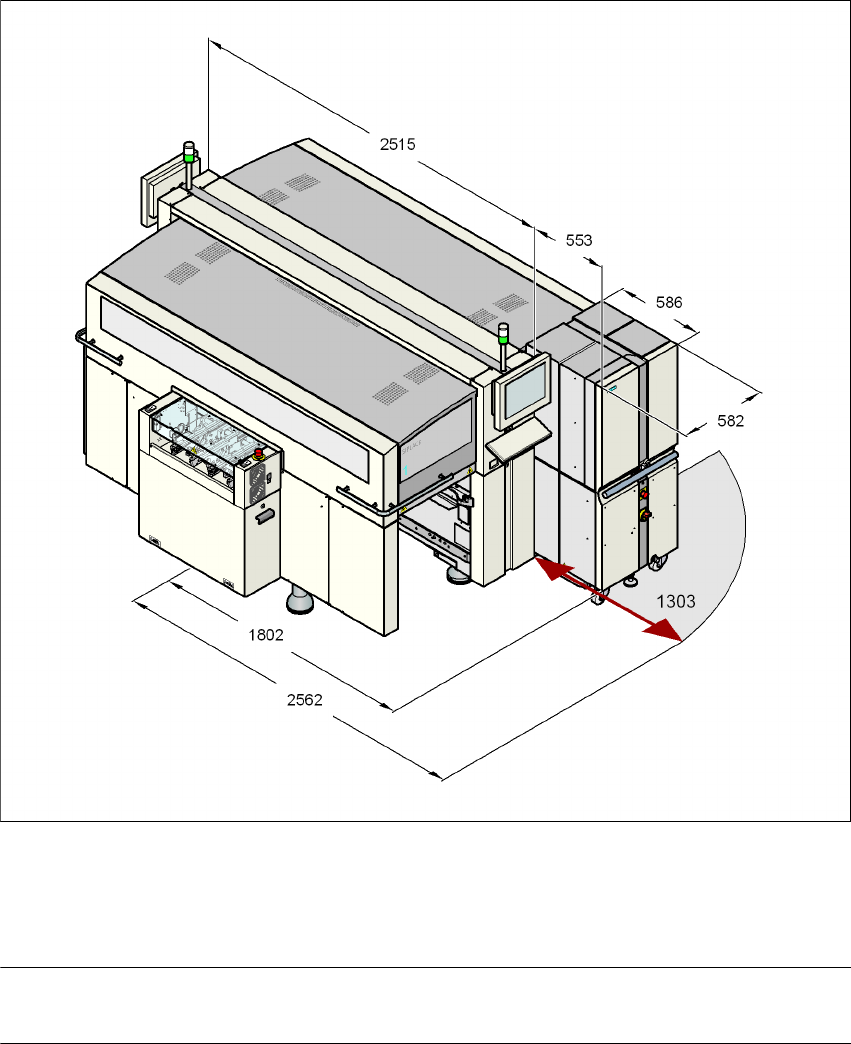

6.3 - 3 ábra Az X4-automata méretei Matrix-Tray-Changer-rel, milliméterben
6
UTALÁS 6
A 2. és 4. helyre az alkatrészkocsi helyett felcsatlakoztatható Matrix-Tray-Changer is.
