Üzemeltetési útmutató SIPLACE X-sorozat Állomásb ő vítések Az SR.70x.xx szoftververziótól Kiadás 01/201 1 AR-kamera a TwinStar számára, F C-kamera 405 6.6.2 Biztonsági ut asítások FIGYELEM! 6 Ha a T winS tar beültet ő fe…
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
AR-kamera a TwinStar számára, FC-kamera Az SR.70x.xx szoftververziótól Kiadás 01/2011
404
6.6 AR-kamera a TwinStar számára, FC-kamera
6.6.1 AR-kamera, stacioner, P&P, típus: 25, 16 x 16, digitális (FC-kamera)
Cikk-sz. 00119718-xx AR-kamera, stacioner 16x16, digitális, típus: 25
6

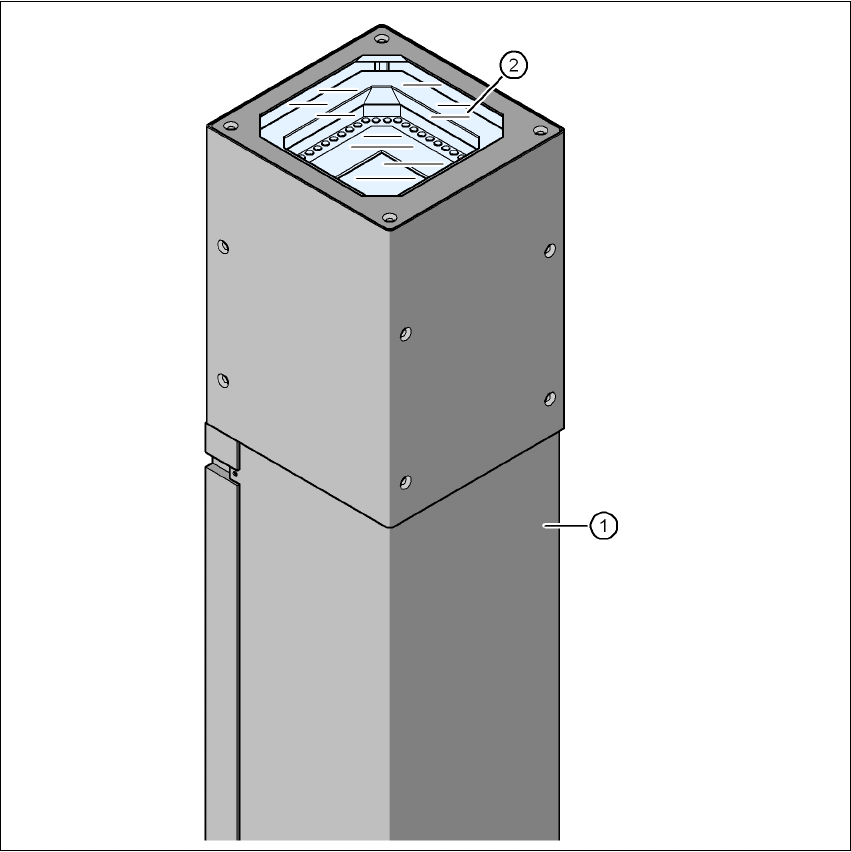

6.6 - 1 ábra AR-kamera, stacioner, P&P, típus: 25, 16 x 16, digitális (FC-kamera)
(1) Kameraház integrált kamerával és kameraerősítővel
(2) Üveglap - alatta megvilágító- és optikai szint
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 AR-kamera a TwinStar számára, FC-kamera
405
6.6.2 Biztonsági utasítások
FIGYELEM! 6
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a TwinStar stacioner AR-kameráit, típus:
33, 55 x 45, digitális és típus: 25, 16 x 16, digitális (FC-kamera) le kell szerelni, különben a Speed-
Star a kameraházakba ütközik.
Ha a TwinStar beültetőfejet MultiStar-ra cserélik, akkor a stacioner AR-kamera, típus: 33,
55 x 45, digitális, az alsó helyzetben van felszerelve.
6.6.3 Műszaki adatok
6
6
6
6
6.6.4 Helyzet
A stacioner AR-kamerák helyzetét és a hozzájuk tartozó konfigurációkat a 3.8.2 szakasz ismerteti
a 162
. oldaltól kezdődően.
AR-méretek 0,2 x 0,2 mm² ... 16 x 16 mm² az alkatrész egyszeri mérése esetén
AR-spektrum 0402 ... SO, PLCC, QFP, foglalat, csatlakozódugó, BGA, különleges
alkatrészek, Bare Die, Flip-Chip, Shield
Min. lábraszter 0,25 mm
Min. lábszélesség 0,1 mm
Min. gömb-raszter 0,14 mm
Min. gömb-átmérő 0,08 mm
Látómező 19,4 x 19,4 mm²
Világítási mód Felülvilágítás (hat szabadon programozható szint)
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
AR-kamera a MultiStar számára Az SR.70x.xx szoftververziótól Kiadás 01/2011
406
6.7 AR-kamera a MultiStar számára
6.7.1 AR-kamera stacioner P&P, típus: 33, 55 x 45, digitális
Cikk-sz. 00119782-xx Stacioner kamera a CPP-fejhez
6

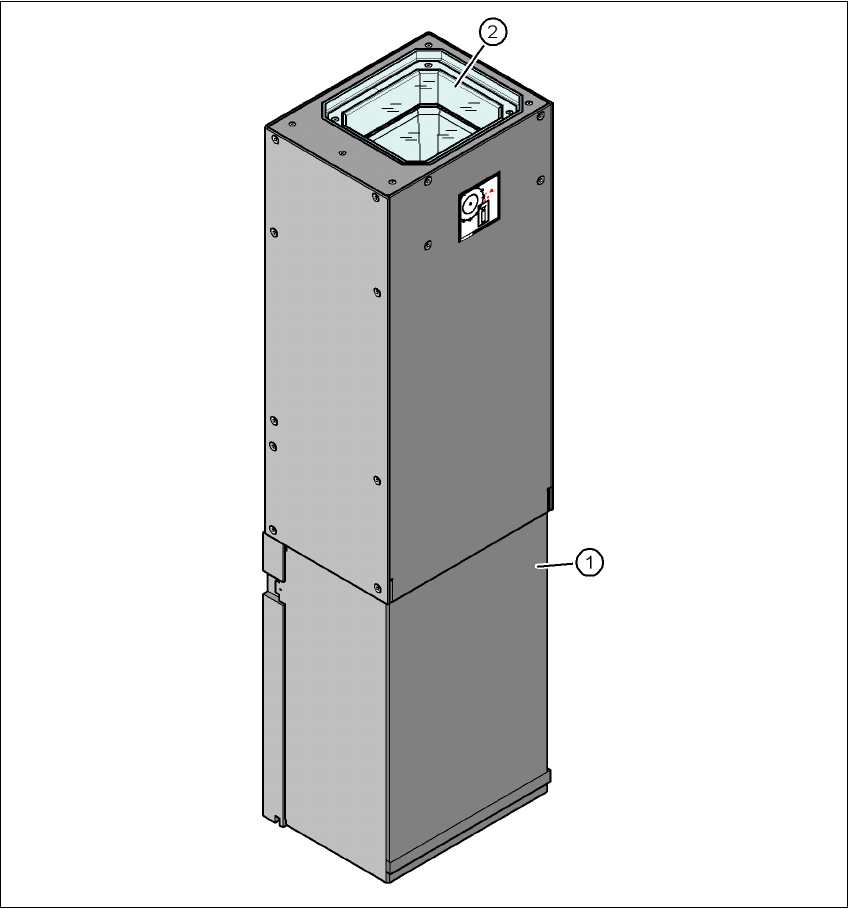

6.7 - 1 ábra Az AR-kamera, stacioner P&P, típus: 33, 55 x 45, digitális felépítése
(1) Kameraház integrált kamerával és kameraerősítővel
(2) Üveglap - alatta megvilágító- és optikai szint
