Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-sorozat 3D-koplanaritásérzékel ő Az SR.70x.xx szoftververziótól Kiadás 01/2011 414 6.9.5 Korlátozások – A láb- vagy gömbfelismerés m in ő sége csökke nhet, ha a felü let…
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 3D-koplanaritásérzékelő
413
6.9.3 Leírás
A 3D-koplanaritásérzékelő már nem pontszerű lézeres fényforrással működik, hanem lézeres
fényvonallal. A mérési eljárás a háromszögelés elvén alapul. Ez lehetővé teszi alkatrészcsatlako-
zások kétdimenziós elrendezéséhez tartozó magassági profil, pl. BGA, QFP stb. létrehozását és
elemzését. Az elemzés az alkatrészlábak vagy golyós kötések koplanaritásáról (ráhelyezési sík)
és kolinearitásáról (ráhelyezési merőleges) szolgáltat eredményeket. A 3D-koplanaritásérzékelő
a SIPLACE X2-, X3- és X4 beültető automatára szerelhető fel.
6

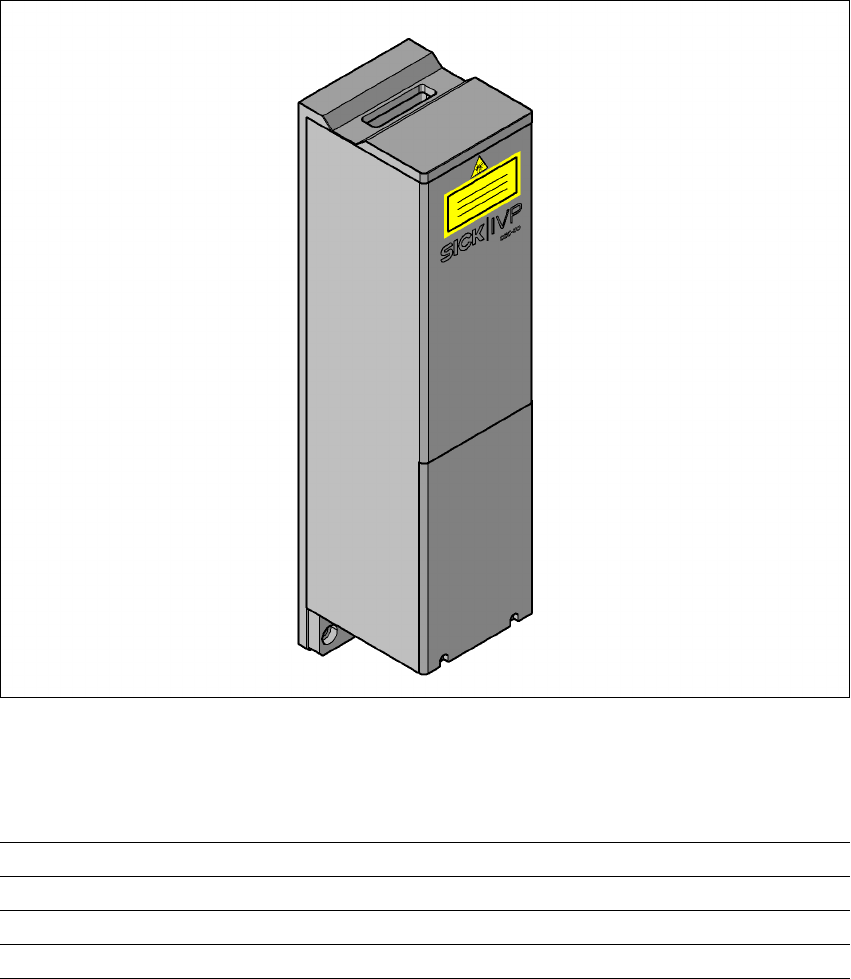

6.9 - 3 ábra 3D-koplanaritásérzékelő
6.9.4 Műszaki adatok
6
Alkatrészek QFP, SO, BGA, Gullwing, csatlakozódugók
Pontosság
a
± 15 μm (3), ± 20 μm (4)
Maximális AR-méret 50 x 50 mm²
Maximális AR-magasság 17 mm
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
3D-koplanaritásérzékelő Az SR.70x.xx szoftververziótól Kiadás 01/2011
414
6.9.5 Korlátozások
– A láb- vagy gömbfelismerés minősége csökkenhet, ha a felület oxidált vagy fényes.
– A következő alkatrészek nem mérhetők: PLCC, SOJ, hüvelyek, Chip, Bare Die, Moulded,
Melf, ECV, DPack, CCGA, árnyékolólemezek, alsó csatlakozókkal rendelkező AR
6.9.6 Szerelési tudnivalók
A 3D-koplanaritásérzékelő felszerelésekor vegye tekintetbe a következőket:
– A 3D-koplanaritásérzékelő csak olyan SIPLACE automatákra szerelhető fel, amelyek A364
tengelyegységgel és Box-PC-vel vannak felszerelve. A363 tengelyegységgel való automatá-
ra való utólagos átszerelés nem lehetséges.
– A 3D-koplanaritásérzékelő csak TwinHead fejjel High-Force fejjel együtt üzemeltethető.
– A 3D-koplanaritásérzékelő nem szerelhető fel, ha ezen a beültetési területen fel van szerelve
egy Collect & Place fej.
– Minden automatára csak egy 3D-koplanaritásérzékelő szerelhető fel a következő helyeken.
BGA házformák
min. gömb-átmérő
min. gömbtávolság
a gömbök min. száma
400 m
800 m
6
Házalak: Gullwing
min. lábszélesség
b
min. lábszélesség
a lábak min. száma
300 m
500 m
5
Maximális csatlakozódugó méret 120 x 20 mm²
Csatlakozódugó (Gullwing)
min. lábszélesség
b
min. lábszélesség
a lábak min. száma
300 m
500 m
5
Beültetőfej-típus TwinHead (TH) vagy High-Force fej (HFF)
Lézervédelmi osztály
3D-koplanaritásérzékelő
Beültető automata
3B
2
a) Gömbönként/lábanként
b) Kisebb lábszélesség szükségessége esetén vegye fel a kapcsolatot a helyi termékmenedzserrel
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 3D-koplanaritásérzékelő
415
6
6.9.7 Analízisszámító egység
Egy Box-PC szolgál analízisszámító egység gyanánt. Az a vezérlő számítógéppel és a gépvezér-
lővel együtt a beadási oldalon van elhelyezve.
6

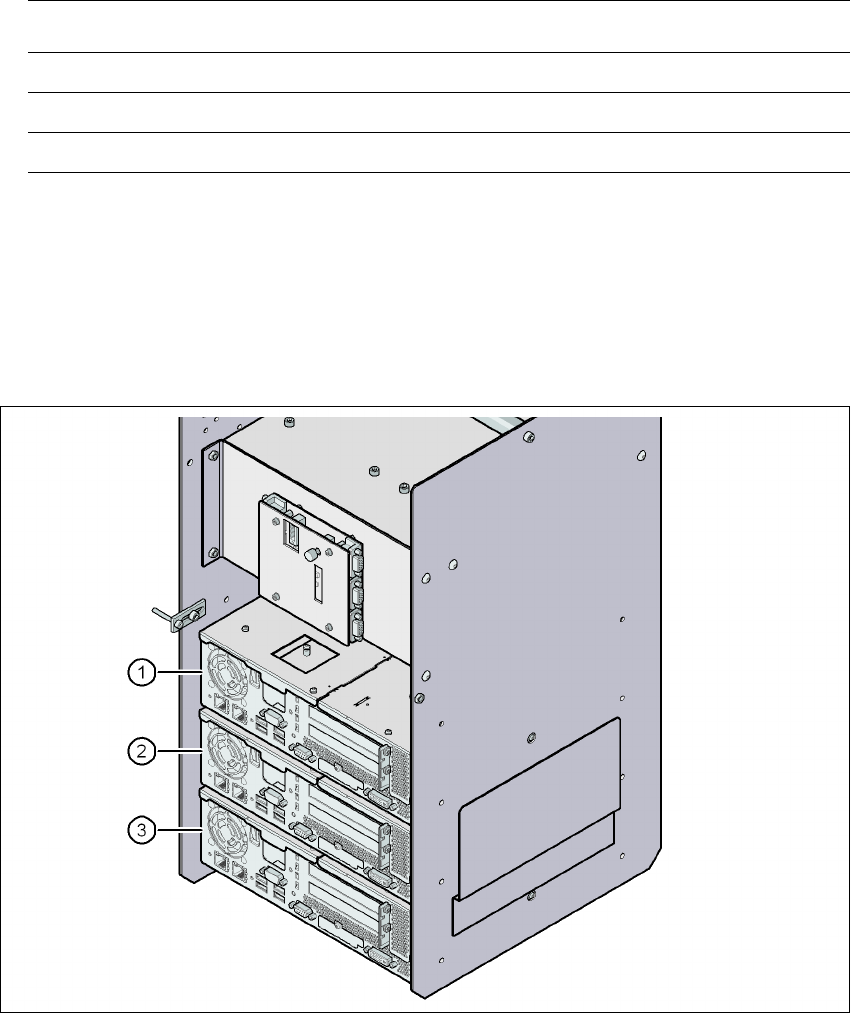

6.9 - 4 ábra Box-PC fiók a 3D-koplanaritásérzékelőhöz
(1) Vezérlő számítógép
(2) Gépvezérlő
(3) A 3D-koplanaritásérzékelő analízisszámító egysége
Beültető automata Hely
SIPLACE X2 3
SIPLACE X3 3
SIPLACE X4 2 vagy 3
