Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Vákuumszivattyú
421
6.14 Vákuumszivattyú
Cikk-sz. 00119786-xx Vákuumszivattyú, toldalék X2, X3, X4-hez
Cikk-sz. 00119787-xx Vákuumszivattyú, X-sorozat
Cikk-sz. 00119797-xx Vákuumszivattyú, toldalék X4I-hez
6.14.1 Biztonsági utasítások a vákuumszivattyúhoz
FIGYELEM! 6
A vákuumszivattyút külön kell biztosítani.
A vákuumszivattyú bekötésekor ügyeljen arra, hogy a standard-hálózati kábelhez egy kiegé-
szítő földelő kábel is be legyen kötve. Ehhez az ügyfél hálózatában megfelelő földelő sinet
kell biztosítani.
Ezenkívül vegye figyelembe a berendezéssel együtt szállított üzemeltetési útmutatóban lévő
biztonsági utasításokat.
6.14.2 Leírás
Minden Collect&Place-fej rendelkezik egy vákuum-előállítóval, amely a tartó- és beültetőkört el-
látja a szükséges vákuummal. A beültető fejek vákuum-előállítói Venturi-elv alapján működnek.
Vákuumszivattyúval kombinálva a SpeedStar-nál (C&P20) a sűrített levegő felhasználás jelentő-
sen csökkenhet. Az üzemi költségek az energiaköltségek mértékének függvényében csökken-
nek.
Automatatípus
Beültetőfej-
konfiguráció
Sűrített levegő
felhasználás
a
vákuumszivattyú nélkül
Sűrített levegő
felhasználás
a
vákuumszivattyúval
b
SIPLACE X4I
SIPLACE X4
C&P20/C&P20/C&P20/C&P20 960 Nl/min. 220 Nl/min.
C&P20/C&P20/CPP/CPP 720 Nl/min. 350 Nl/min.
SIPLACE X4 C&P20/C&P20/CPP/TH 700 Nl/min. 330 Nl/min.
C&P20/C&P20/TH/TH 680 Nl/min. 310 Nl/min.
SIPLACE X3 C&P20/C&P20/C&P20/ 720 Nl/min. 165 Nl/min.
C&P20/C&P20/CPP 600 Nl/min. 230 Nl/min.
C&P20/C&P20/TH 580 Nl/min. 210 Nl/min.
SIPLACE X2 C&P20/C&P20/ 480 Nl/min. 110 Nl/min.
C&P20/CPP 360 Nl/min. 175 Nl/min.
C&P20/TH 340 Nl/min. 155 Nl/min.
a) Normális atmoszferikus nyomási feltételek mellett 20°C-on és 1013 hPa nyomáson
b) Vákuumszivattyú a C&P20-fejhez
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Átszállítás Az SR.70x.xx szoftververziótól Kiadás 01/2011
422
6.15 Átszállítás
Cikk-sz. 00119707-xx Átszállítás SIPLACE X-sorozat
Ezzel az opcióval lehetővé válik a NYÁK-szállítók szállítószalagjainak a vezérlő számítógép nél-
kül történő indítása és leállítása.
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Vision Teach Station (Szemle- és vizsgálati hely)
423
6.16 Vision Teach Station (Szemle- és vizsgálati hely)
Cikk-sz. 00119788-xx Vision Teach Station (Szemle- és vizsgálati hely)
6

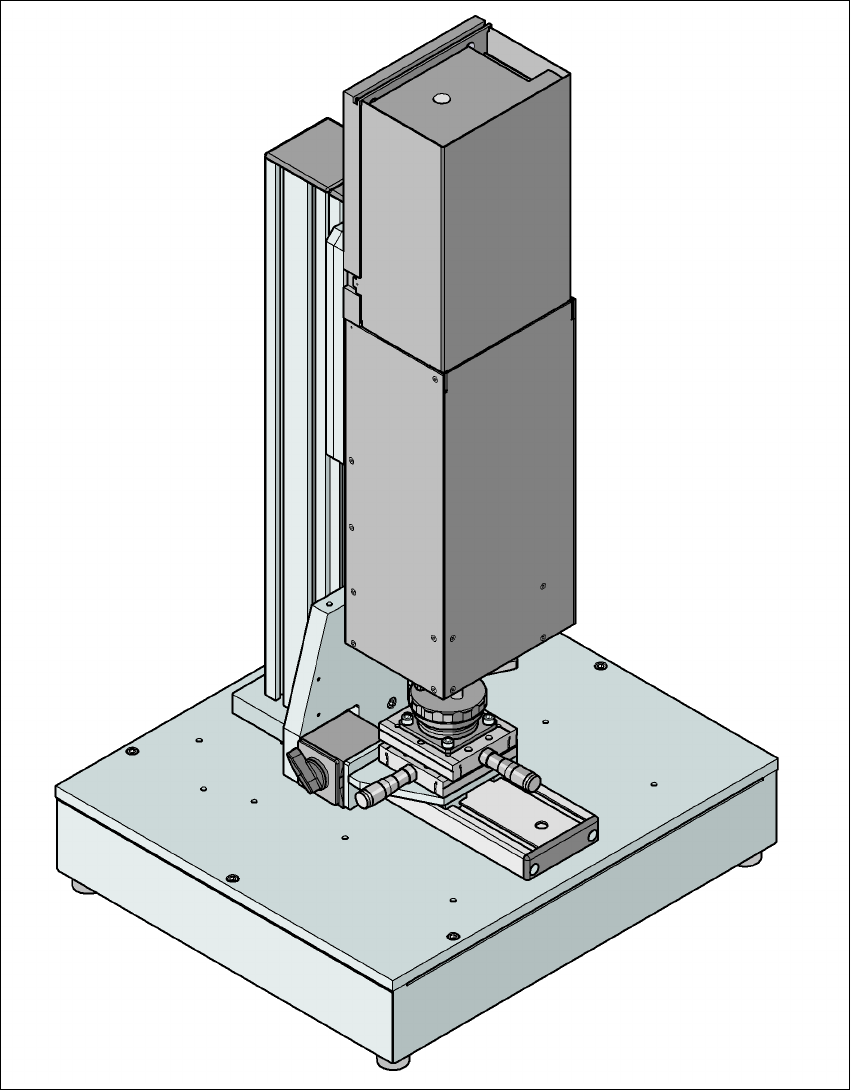

6.16 - 1 ábra Vision Teach Station (szemle- és vizsgálati hely) AR-kamerával, típus: 33
