Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság Az SR.70x.xx szoftververziótól Kiadás 01/2011 Figyelmeztet ő táblák 51 2.2.4 Figyelmeztet ő táblák az áramellátáson 2 Poz. W206 a 2.2 - 6 ábrán, 51 . oldal, cikk-sz. …
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Figyelmeztető táblák Az SR.70x.xx szoftververziótól Kiadás 01/2011
50
2.2.3.2 W205 figyelmeztető tábla a hevederhulladék-csúszdánál
2
2.2 - 5 ábra W205 figyelmeztető tábla a hevederhulladék-csúszdánál
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Figyelmeztető táblák
51
2.2.4 Figyelmeztető táblák az áramellátáson
2
Poz. W206 a 2.2 - 6 ábrán, 51. oldal, cikk-sz. 03009345-01 (mennyiség automatánként: 1) és poz.
W1

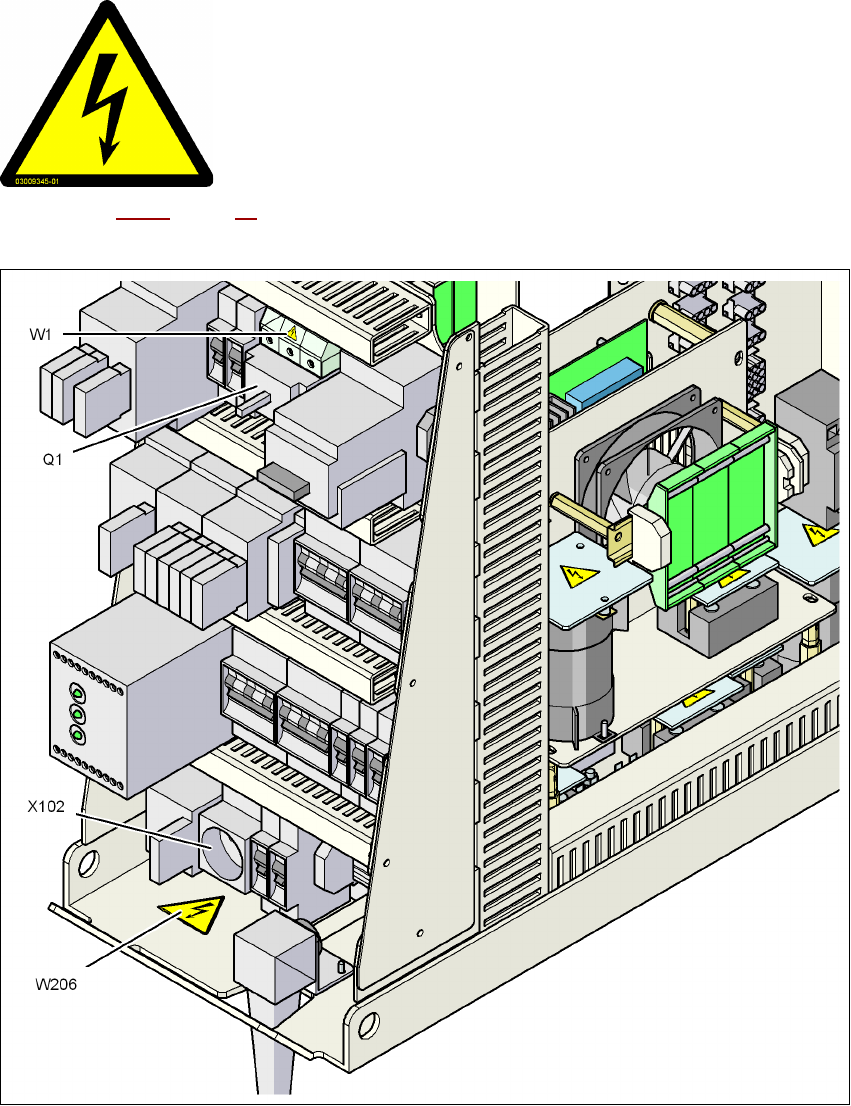

2.2 - 6 ábra W206 figyelmeztető tábla az X102 szervizcsatlakozó aljzaton és W1 figyelmeztető tábla Q1 főkapcsolón
Poz. W206, cikk-sz. 03009345-01
Poz. W1, figyelmeztető tábla a Q1 főkapcsolón
VESZÉLYES FESZÜLTSÉG!
A jelölt alkatrészek kikapcsolt főkapcsoló esetén is hálózati fe-
szültség alatt állnak.
A szervizmunkák előtt kapcsolja le a gépet a hálózatról
NAFTA-Régió: RISK OF ELECTRIC SHOCK OR BURN!
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Figyelmeztető táblák Az SR.70x.xx szoftververziótól Kiadás 01/2011
52
2.2.4.1 W figyelmeztető tábla az áramellátáson

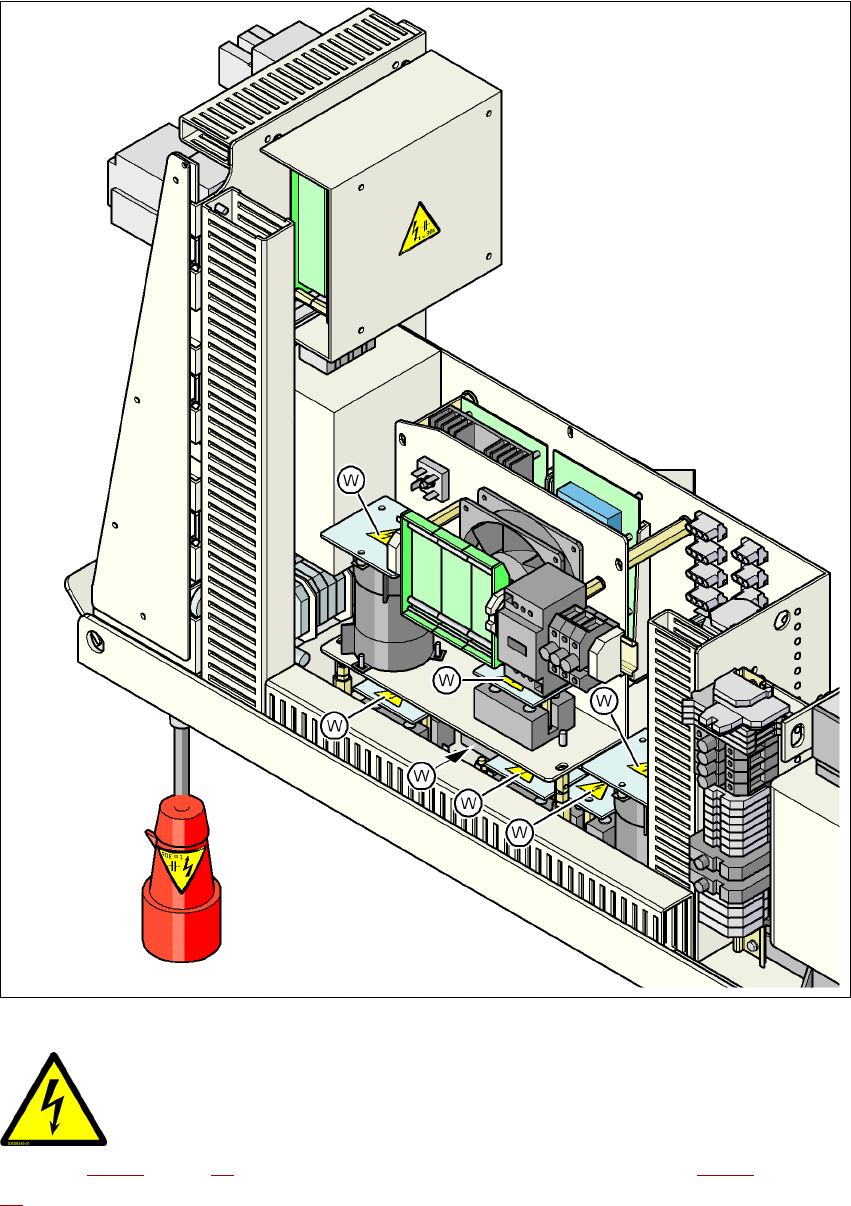

2.2 - 7 ábra W figyelmeztető tábla az áramellátáson
2
Poz. W a 2.2 - 7 ábrán, 52. oldal, (mennyiség áramellátásonként: 8) lásd még: 2.2 - 8 ábra,
53
.oldal.
