Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság Az SR.70x.xx szoftververziótól Kiadás 01/2011 Figyelmeztet ő táblák 55 2.2.4.5 W207 figyelmeztet ő tábla az áramellátá s bekapcsolási áramkorlátozóján 2 2.2 - 10 ábra…
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Figyelmeztető táblák Az SR.70x.xx szoftververziótól Kiadás 01/2011
54
Poz. W207 a 2.2 - 9 ábrán, 54. oldal, és 2.2 - 10 ábrán, 55.oldal, cikk-sz. 03009346-01
(mennyiség automatánként: 2 az X2 esetében, 3 az X3/X4 esetében)
2.2.4.4 W207 figyelmeztető tábla a tengelyegységnél
2
2.2 - 9 ábra W207 figyelmeztető tábla a tengelyegység makrolontárcsáján
Poz. W207, cikk-sz. 03009346-01
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Figyelmeztető táblák
55
2.2.4.5 W207 figyelmeztető tábla az áramellátás bekapcsolási áramkorlátozóján
2

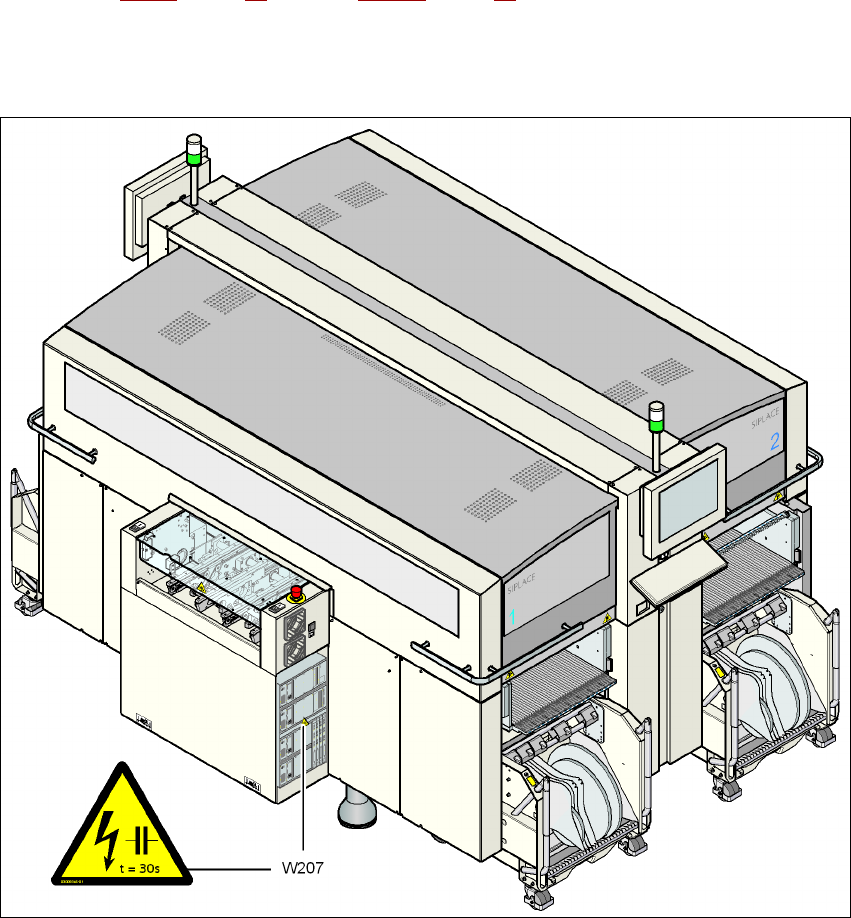

2.2 - 10 ábra W207 figyelmeztető tábla az áramellátás bekapcsolási áramkorlátozóján
Poz. W207, cikk-sz. 03009346-01
NYÁK1 Áramköri lap, bekapcsolási-áram korlátozó - transzformátor
NYÁK2 Áramköri lap, bekapcsolási-áram korlátozó - szervo
NYÁK2
NYÁK1
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Figyelmeztető táblák Az SR.70x.xx szoftververziótól Kiadás 01/2011
56
2.2.5 Figyelmeztető táblák a NYÁK szállítószalagnál (konvejor)
2
Poz. W208 "2 lézerosztály" a NYÁK szállítószalagnál a 2.2 - 11 ábrán, 56. oldal, cikk-sz.
03009347-01 (mennyiség automatánként: 4 a dupla szállítószalaghoz, 2 az egyszeres szállító-
szalaghoz)
2
2.2 - 11 ábra W208 "2 lézerosztály" figyelmeztető tábla a NYÁK szállítószalagnál (konvejor)
Poz. W208, cikk-sz. 03009347-01
2
2
LÉZERSUGÁRZÁS!
Ne nézzen a sugárba
2. lézerosztály
