Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság Az SR.70x.xx szoftververziótól Kiadás 01/2011 Figyelmeztet ő táblák 59 2.2.8 "Fejütközés" figyelmeztet ő tábla a T winSt ar IC-kameráján "Fejütközés&qu…
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Figyelmeztető táblák Az SR.70x.xx szoftververziótól Kiadás 01/2011
58
2.2.7 Figyelmeztető tábla a VÉSZ-LEÁLLÍTÓ taszternél
2
Poz. W209 a 2.2 - 13 ábrán, cikk-sz. 03009349-01 (mennyiség automatánként: 2)
2
2

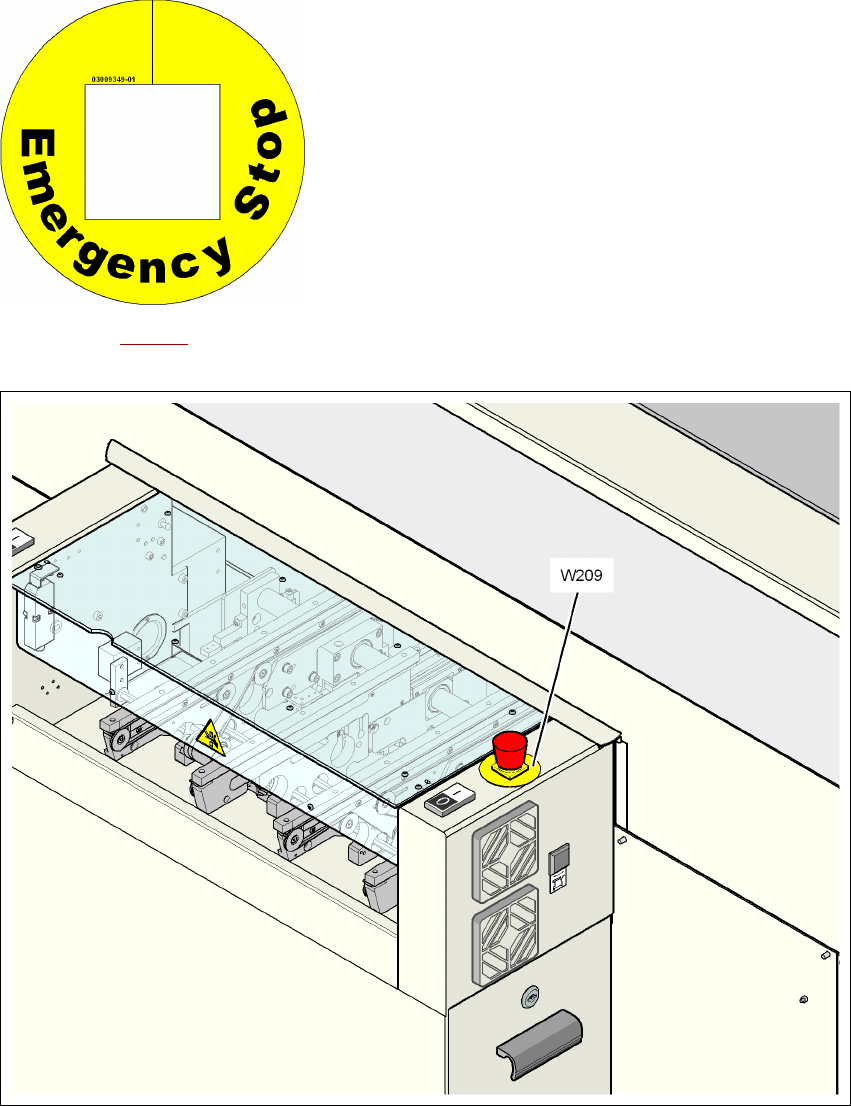

2.2 - 13 ábra W209 figyelmeztető tábla a VÉSZ-LEÁLLÍTÓ taszternél
Poz. W209, cikk-sz. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Ausztrália, Kanada, Mexikó és az USA esetében
a VÉSZ-LEÁLLÍTÓ taszternél található sárga
gyűrű helyett a toldalékra ragasztanak W209
figyelmeztető táblát.
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Figyelmeztető táblák
59
2.2.8 "Fejütközés" figyelmeztető tábla a TwinStar IC-kameráján
"Fejütközés" figyelmeztető tábla a 2.2 - 14. ábrán, cikk-sz. 03015392-02
(mennyiség automatánként: max. 4)
2
2.2 - 14 ábra "Fejütközés" figyelmeztető tábla a TwinStar IC-kameráján
(1) "Fejütközés" figyelmeztető tábla a TwinStar IC-kameráján
FIGYELEM! FEJ-ÜTKÖZÉSI VESZÉLY! 2
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor
a TwinStar stacioner AR-kameráit, típus: 33, 55 x 45 és típus: 25,
16 x 16, le kell szerelni, különben a SpeedStar a kameraházakba
ütközik.
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Lézerosztályozás Az SR.70x.xx szoftververziótól Kiadás 01/2011
60
2.3 Lézerosztályozás
2.3.1 1. lézerosztály
2.3.1.1 A teljes gép osztályozása
2
UTALÁS: 2
Az 1. és 1M lézerosztályba tartozó szerkezeti egységek nincsenek jelölve.
2.3.1.2 A kamerarendszerek osztályozása
2
2.3.2 1M lézerosztály
Ne vizsgálja közvetlenül optikai műszerekkel!
2
2
Minden beépített kamerarendszer és az üzemkész teljes gép az
1. lézerosztályba tartozik.
A lézerosztályok meghatározása a DIN EN 60825-1:2001 szerint történik.
2
A következő kamerarendszerek az 1. lézerosztályba tartoznak:
– NYÁK-kamera, típus: 34, digitális
– NYÁK-kamera, multicolor, típus: 24, digitális
– AR-kamerák a SIPLACE TwinStar számára
AR-kamera stacioner P&P, típus: 33, 55 x 45, digitális
AR-kamera stacioner P&P, típus: 25, 16 x 16, digitális
2
A következő kamerarendszerek az 1M lézerosztályba tartoznak:
– AR-kamera C&P, típus: 23, 6 x 6, a SpeedStar-on
– AR-kamera C&P, típus: 30, 27 x 27, a MultiStar-on
