2.5.3 Biztonsági utasítások a TwinStar-nél lévő Z-tengely kézi eltolásához
VIGYÁZAT!
BECSÍPŐDÉS VESZÉLYE A TwinStar-NÉL 2
Semmi esetre sem szabad kézzel lefelé mozgatni a Z-tengelyt a visszaállítóegység pufferénél. A
henger nagy rugóereje által a puffer visszaállásakor ujjai megsérülhetnek. Ez érvényes a Twin-
Star belsejére is, ha a dugattyúrúd visszaáll a kiindulási helyzetébe.
2
2.5 - 2 ábra Becsípődés veszélye a TwinStar visszaállítóegysége által
(1) Visszaállítóegység, léghenger
(2) Dugattyúrúd
(3) Visszaállítóegység puffere
(4) Ujjak becsípődésének helye
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Biztonsági utasítások az automata üzemeltetéséhez
67
2.5.4 Biztonsági utasítások a TwinStar AR-kamerájához beültetőfej cseréje ese-
tén
FIGYELEM! 2
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a TwinStar AR-kameráit (stacioner
P&P, típus: 33, 55 x 45 és típus: 25, 16 x 16, le kell szerelni, különben a SpeedStar a kamerahá-
zakba ütközik.
2

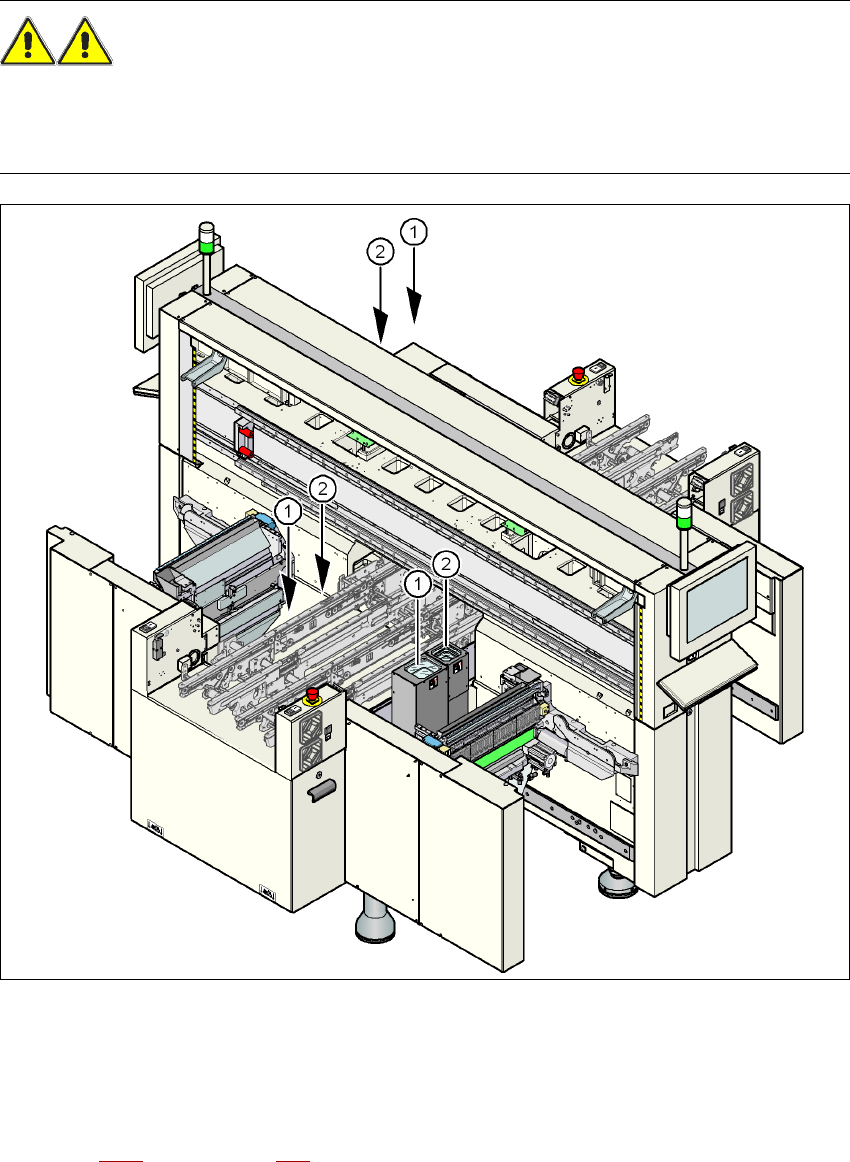

2.5 - 3 ábra Biztonsági utasítások a TwinStar érzékelő moduljaihoz a beültetőfej cseréje esetén
(1) Az AR-kamera szerelési pozíciója (stacioner, P&P (típus: 33) 55 x 45) az X3 példája kapcsán
(2) Az AR-kamera szerelési pozíciója (stacioner, P&P (típus: 25) 16 x 16) az X3 példája kapcsán
A szerelési pozíciókat a SIPLACE X-sorozat összes beültető automatájára vonatkozóan
lásd a 3.8.2
szakaszban a 162. oldaltól. 2
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Biztonsági utasítások az automata üzemeltetéséhez Az SR.70x.xx szoftververziótól Kiadás 01/2011
68
2.5.5 Biztonsági útmutatások a mozgatható cserélhető alkatrészadagoló kocsi
fel- és lecsatolásával kapcsolatban
FIGYELEM!
Balesetvédelmi okokból (becsípődés veszélye) az alkatrészkocsi fel- vagy lecsatlakoztatását
mindig csak egy személy végezheti.
2
2.5 - 4 ábra Nyomógomb a be- és kiadó oldalon az alkatrészkocsi be- és kidokkolásához
2
(1) Nyomógomb a be- és kiadó oldalon az AR-kocsi be- és kidokkolásához
2
Az alkatrészkocsi cseréjének biztonsági koncepciója azt irányozza elő, hogy a kezelő az alkat-
részkocsi fel- vagy lecsatlakoztatásához nyomjon meg egy gombot (1. tétel) az automata be- vagy
kiadási oldalán. Így biztosított, hogy a kezelő a fel- vagy lecsatlakoztatási folyamat alatt mindig
oldalt álljon az automatánál. Ezenkívül az alkatrészkocsi felcsatlakoztatása csak lezárt védőbur-
kolatnál lehetséges.
Az alkatrészkocsi fel- és lecsatlakoztatása az 5.15
szakaszban, a 344. oldalon van leírva Feltét-
lenül tartsa be az ebben a fejezetben szereplő útmutatásokat.
