A NYÁK-továbbító egység behordó- és kihordószalagjai feletti két borítólemez (3. és 4. poz.) biz-
tosítja a hozzáférést a NYÁK-továbbító egységhez.
Működés 2
Ha valamelyik védőburkolatot felhajtják vagy a NYÁK-továbbító egység borítólemezeinek vala-
melyikét felemelik, azonnal megszakad a portáltengelyek áramellátása. A portáltengelyek meg-
állnak. A képernyőn megjelenik a "burkolat lezárása" üzenet.
→ Zárja le a védőburkolatot és nyomja meg az indító gombok egyikét (poz. 1 a 2.6 - 2
ábrán),
hogy folytassa a beültetést.
2
2.6 - 2 ábra Az indító gombok (fehér) helyzete az automatán
(1) Indító gombok (fehér) az automatán
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Biztonsági berendezések Az SR.70x.xx szoftververziótól Kiadás 01/2011
74
2.6.2 Az automata kapcsolói és gombjai
2.6.2.1 A kapcsolók és a nyomógombok helyzete az automatán
2

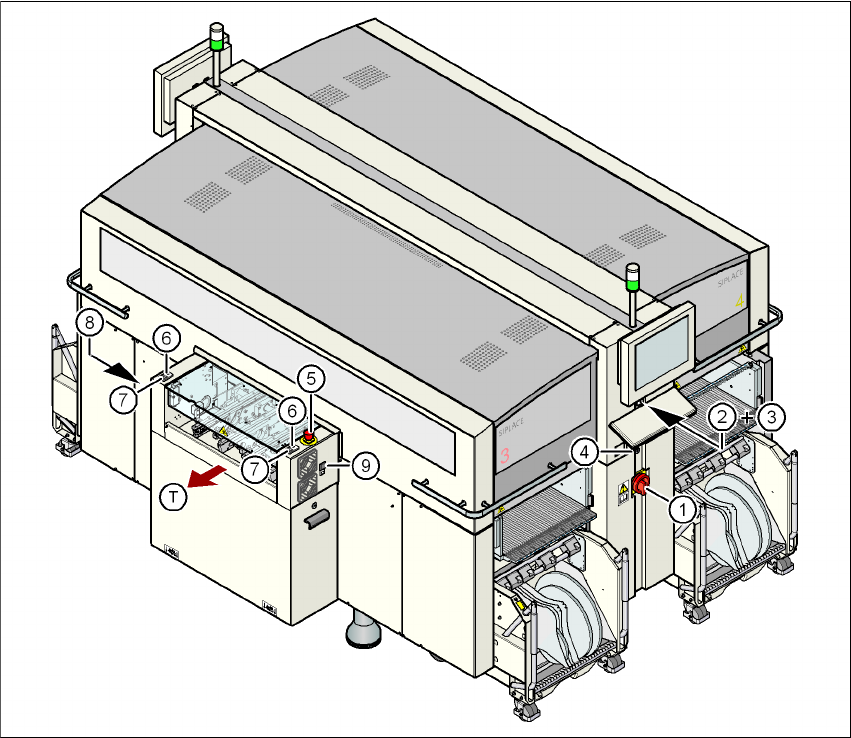

2.6 - 3 ábra A kapcsolók és gombok helyzete - a NYÁK-kiadási oldal nézete
(1) Főkapcsoló
(2) Leállító nyomógomb (fekete) a kezelőpulton az áramellátás felőli oldalon
(3) Indító nyomógomb (fehér) a kezelőpulton az áramellátás felőli oldalon
(4) Alkatrészszámláló a kezelőpulton az áramellátás felőli oldalon
(5) VÉSZ-LEÁLLÍTÓ nyomógomb a kiadási oldalon
(6) Indító nyomógomb (fehér) a kiadási oldalon
(7) Leállító nyomógomb (fekete) a kiadási oldalon
(8) Nyomógomb (fekete) az alkatrészkocsi fel- és lecsatlakoztatásához, 2. hely
(9) Nyomógomb (fekete) az alkatrészkocsi fel- és lecsatlakoztatásához, 3. hely
(T) NYÁK-szállítási irány
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Biztonsági berendezések
75
2

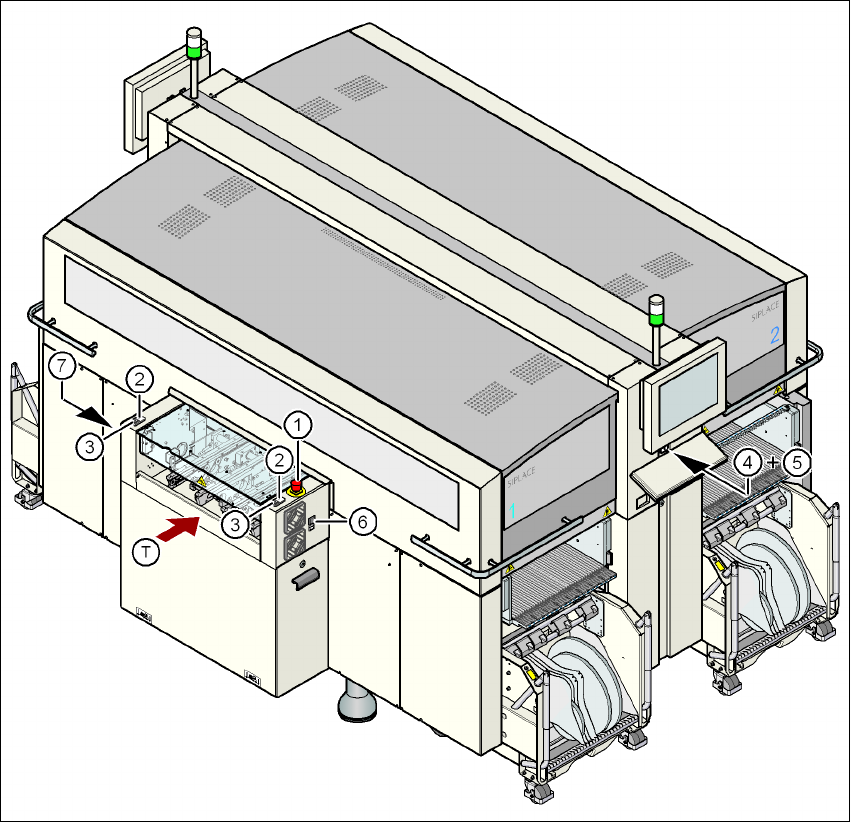

2.6 - 4 ábra A kapcsolók és gombok helyzete - a NYÁK-beadási oldal nézete
(1) VÉSZ-LEÁLLÍTÓ nyomógomb a beadási oldalon
(2) Indító nyomógomb (fehér) a beadási oldalon
(3) Leállító nyomógomb (fekete) a beadási oldalon
(4) Indító nyomógomb (fehér) a kezelőpulton a sűrítettlevegő-egység felőli oldalon
(5) Leállító nyomógomb (fekete) a kezelőpulton a sűrítettlevegő-egység felőli oldalon
(6) Nyomógomb (fekete) az alkatrészkocsi fel- és lecsatlakoztatásához, 1. hely
(7) Nyomógomb (fekete) az alkatrészkocsi fel- és lecsatlakoztatásához, 4. hely
(T) NYÁK-szállítási irány
