Alkatrész számláló (4. poz. a 2.6 - 3. ábrán, 74. oldal) 2
Itt leolvashatja a beültetett alkatrészek (szerkezeti elemek) számát.
VÉSZ-LEÁLLÍTÓ nyomógomb kényszerreteszeléssel, (5. poz. a 2.6 - 3. ábrán, 74. oldal, ill. 1.
poz. a 2.6 - 4
. ábrán, 75. oldal) 2
A VÉSZ-LEÁLLÍTÓ taszter egy piros fejjel rendelkező gomb, ami megnyomása után benyomott
helyzetben reteszelve marad. A VÉSZ-LEÁLLÍTÓ taszter működtetése nyitja a VÉSZ-ÁLLJ áram-
kör kontaktusát - a kombinált védő-biztonsági rendszer (KVR K6) működésbe lép. Lekapcsolódik
a portáltengelyek közbülső körfeszültsége (250 V) és a csillag-tengelyek közbülső körfeszültsége
(145 V). A DP- ill. Z-tengelyek szervo-erősítői továbbra is 40 V- feszültsége kapnak. A VÉSZ-LE-
ÁLLÍTÓ taszter jelzőkontaktusa nyit és a képernyőn megjelenik a "VÉSZ-ÁLLJ megnyomva" üze-
net. A következő szerkezeti csoportok deaktiválódnak:
– NYÁK szállítószalag
– NYÁK-befogó
– Szélességbeállítás
– NYÁK stopper
– Hulladékhevedervágó berendezés.
UTALÁS
A beültetés megszakad, és miután a gép újra működőképes, a műveletet lehet folytatni vagy
megszakítani. 2
Nyomógomb az alkatrészkocsi fel- és lecsatlakoztatásához 2
Az automata be- és kiadási oldalán található két-két gomb az alkatrészkocsi fel- és lecsatlakoz-
tatásához.
– Nyomógomb (6. poz. a 2.6 - 4 ábrán, 75. oldal) az alkatrészkocsinak az 1. helyen történő fel- és
lecsatlakoztatásához
– Nyomógomb (8. poz. a 2.6 - 3
ábrán, 74. oldal) az alkatrészkocsinak az 2. helyen történő fel- és
lecsatlakoztatásához
– Nyomógomb (9. poz. a 2.6 - 3
ábrán, 74. oldal) az alkatrészkocsinak az 3. helyen történő fel- és
lecsatlakoztatásához
– Nyomógomb (7. poz. a 2.6 - 4
ábrán, 75. oldal) az alkatrészkocsinak az 4. helyen történő fel- és
lecsatlakoztatásához
Az alkatrészkocsi csak lezárt védőburkolatnál csatlakoztatható fel.
1, 2, 3 és 4 védőburkolat-kapcsolók (1, 2, 3 és 4 poz. a 2.6 - 5 ábrán,76. oldal) és a borítólemez
védőkapcsolója a NYÁK-szállító berendezés be- és kiadási oldalán (5. és 6. poz. a 2.6 - 5
ábrán,
76
. oldal) 2
Ellenőrizze ezt a kapcsolót, hogy a védőburkolatok és borítólemezek zárva vannak-e. Amennyi-
ben zárva vannak, a VÉSZ-ÁLLJ és a jelzőérintkező zárva van. Amennyiben a burkolatok vagy a
borítólemezek egyikét felnyitják, akkor nyílik a VÉSZ-ÁLLJ és a jelzőérintkező. Az egyes kompo-
nensek inaktívvá válnak, illetve aktívak maradnak (lásd 2.6 - 8
ábrát a 83. oldalon).
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Biztonsági berendezések
79
2.6.3 A kombinált védő-biztonsági rendszer és a szerviz-csatlakozóaljzat helyzete
2

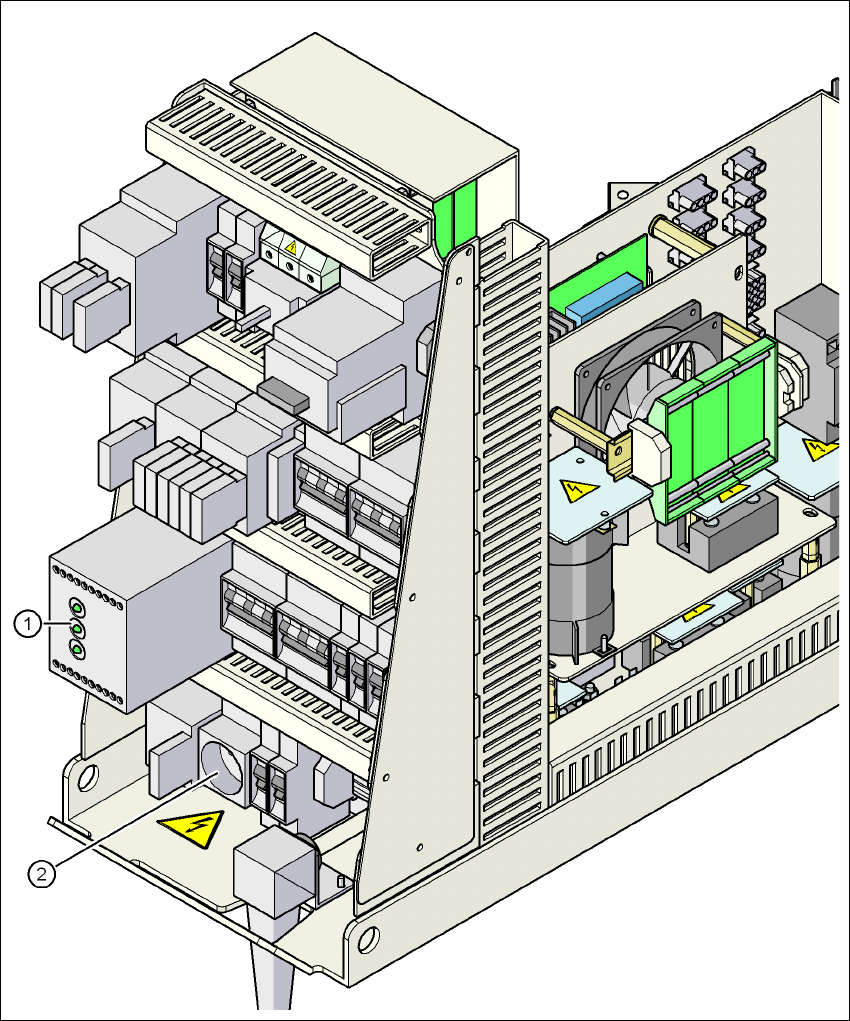

2.6 - 6 ábra A kombinált védő-biztonsági rendszer és a szerviz-csatlakozóaljzat helyzete
2
(1) Kombinált védő-biztonsági rendszer
(2) Szerviz-csatlakozóaljzat
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Biztonsági berendezések Az SR.70x.xx szoftververziótól Kiadás 01/2011
80
3TK2825 kombinált védő-biztonsági rendszer (1. poz. a 2.6 - 6 ábrán, 79. oldal) 2
A kombinált védő-biztonsági rendszer az áramellátó fiókban található. A VÉSZ-ÁLLJ-kapcsolások
és a védőberendezések ellenőrzésére, felügyeletére használják.
A kombinált védő-biztonsági rendszer aktiválásához három feltételnek kell teljesülnie:
– Meg kellett kapni a "software-engedélyezés" jelet.
– A VÉSZ-ÁLLJ huroknak zárva kell lennie.
– Meg kellett nyomni az indítógombot.
A kombinált védő-biztonsági rendszer elülső oldalán található három zöld üzemállapot-jelző LED
(lásd 2.6 - 7
. ábrát a 81. oldalon):
– A "hálózat" LED azt jelzi, hogy a feszültség rendelkezésre áll.
– Világít az "1. csatorna" és a "2. csatorna" LED, ha megnyomták az indító gombot, a VÉSZ-
ÁLLJ hurok zárva van és a jelzőkör nem jelez hibát.
Szerviz-csatlakozó aljzat (2. poz. a 2.6 - 6. ábrán, 79. oldal) 2
A szerviz-csatlakozó aljzatot, ami az áramellátó fiókban található, a burkolat biztosítja. Csak akkor
használható, ha az automata 5-vezetékes csatlakozóval (L1, L2, L3, N és PE) kapcsolódik a há-
lózati feszültségre. 4-vezetékes csatlakozó esetén - például ha nincs N - a csatlakozóaljzat nem
használható.
FIGYELEM! 2
Akkor is vegye figyelembe az életveszélyes feszültségekre vonatkozó biztonsági utasításokat,
ha az automata ki van kapcsolva. (Lásd 2.1.3 szakasz, 38. oldaltól)
