Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat Maradékfeszültségek és kisülési id ő k az automatában Az SR.70x.xx szoftververziótól Kiadás 01/2011 86 2.7 - 2 ábra Mér ő pontok az áramellátó fiókon 2 2.7.1 Üzemi fe…
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Maradékfeszültségek és kisülési idők az automatában
85
2.7 Maradékfeszültségek és kisülési idők az automa-
tában
Amennyiben megnyomják a VÉSZ-LEÁLLÍTÓ tasztert vagy kikapcsolják az automatát, akkor a
portáltengelyek 250 V és a csillag-tengelyek 145 V közbülső körfeszültségei rövid időn belül ve-
szélytelen maradékfeszültségre csökkennek.
FIGYELEM! 2
Az automata hálózati tápfeszültsége 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~
ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életveszélyes
feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az automatának a
szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint
jelentős dologi károkhoz vezethet.
→ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen a DIN EN 60
204, 1. részét).
→ Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot az áramellátó fi-
ók és a tengelyegység felett.
2

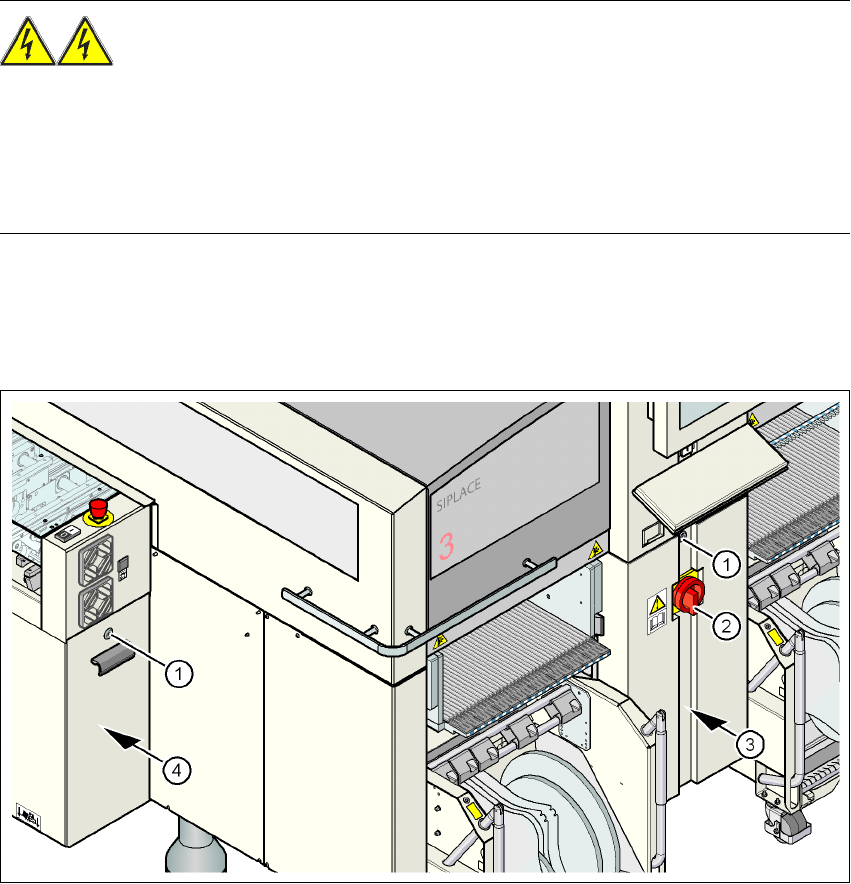

2.7 - 1 ábra Áramellátó fiók
(1) Lakat, a burkolat reteszével
(2) Főkapcsoló
(3) Áramellátó fiók a burkolat mögött
(4) Tengelyegység
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Maradékfeszültségek és kisülési idők az automatában Az SR.70x.xx szoftververziótól Kiadás 01/2011
86
2.7 - 2 ábra Mérőpontok az áramellátó fiókon
2
2.7.1 Üzemi feszültség, maradványfeszültség és kisülési idő a VÉSZ-LEÁLLÍTÓ
gomb lenyomása után
2
2
X11 és X13_1
lábak az X12 (GND)-hez mérve
Feszültség normál
üzemmódban
Maradványfeszültség
vész-leállításnál
Kisülési
idők
X11 + 250 V- < 10 V- 7 s
X13_1 + 145 V- < 10 V- 50 s
X13_4 láb
az X3_7 (-) lábhoz mérve
Feszültség normál
üzemmódban
Maradványfeszültség
vész-leállításnál
Kisülési
idők
X13_4 + 40 V- + 40 V- -
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés
87
2.7.2 Maradékfeszültség és kisülési idő a főkapcsoló lekapcsolása után
2
VIGYÁZAT! 2
Az adatveszteség elkerülése érdekében, az automatát - vészhelyzetek felmerülését kivéve - csak
a következő esetekben kapcsolja ki:
– Az automata a gépi, a felszerelési és a használati adatok átvitelét befejezte.
– Az automata befejezte a NYÁK-feldolgozást.
– Az automata befejezte a felfutási szakaszt.
2.8 A sűrítettlevegő-adagolás lezárása és nyomás-
csökkentés
Az automata üzemi nyomása 0,50 ± 0,025 MPa (5,0 ± 0,25 bar) értékre van beállítva. A sűrített
levegőt adagoló egység helyét a 1. poz. mutatja a 2.8 - 1
ábrán, 88. oldal. Az automata sűrített
levegővel való táplálását az elzárócsappal (poz. 2 a 2.8 - 1
ábrán, 88. oldal) lehet megszakítani.
→ Lazítsa meg a gépkulccsal a burkolat reteszelését.
→ Emelje le a burkolatot (lásd: 2.8 - 1
. ábra, 88. oldal).
→ Fordítsa el a zárócsap karját (1. poz. a 2.8 - 1
. ábrán, 88. oldal) függőleges állásból vízszintes
állásba.
→ Figyelje meg az üzeminyomás-manométert (5. poz. a 2.8 - 1
. ábrán, 88. oldal). Ha az auto-
mata be van kapcsolva, a nyomás 1 percen belül 0 MPa (0 bar) értékre csökken.
VIGYÁZAT!
Bekapcsolt gépnél a sűrített levegő bevezetését az elzárócsappal legfeljebb 30 percre szabad
megszakítani. Amennyiben a pneumatika-rendszeren végzett karbantartási- ill. szervizmunka
több időt igényel, akkor a főkapcsolóval ki kell kapcsolni az automatát, és le kell választani a
sűrítettlevegő-ellátásról.
X11, X13_1 és X13_4
lábak az X12 (GND)-hez mérve
Maradványfeszültség
kikapcsolt főkapcsolónál Kisülési idők
X11 < 10 V- < 7 s
X13_1 < 10 V- < 50 s
X13_4 < 10 V- < 2 s
