Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság Az SR.70x.xx szoftververziótól Kiadás 01/2011 A s ű rítettleveg ő -adagolás lezárása és nyomáscsökkentés 87 2.7.2 Maradékfeszült ség és kisülési id ő a f ő kapcsoló l…
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Maradékfeszültségek és kisülési idők az automatában Az SR.70x.xx szoftververziótól Kiadás 01/2011
86

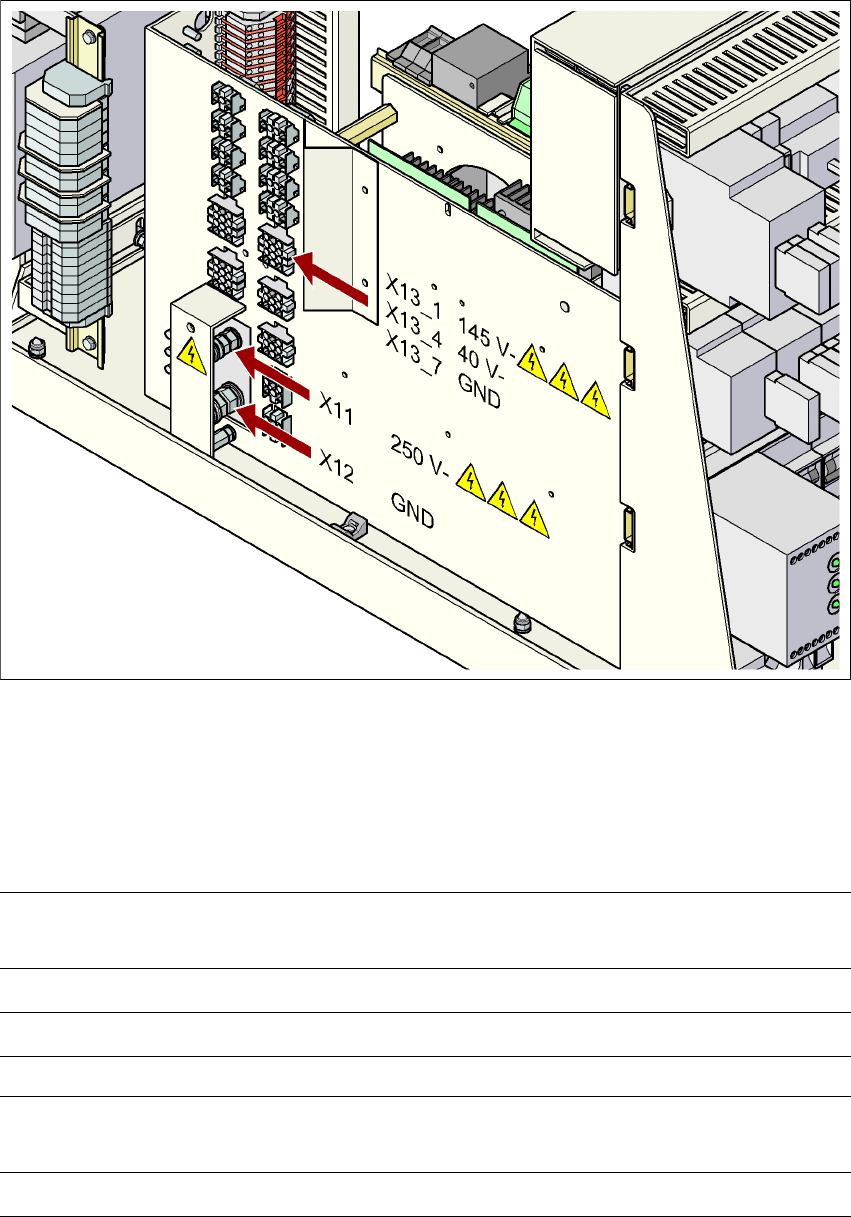

2.7 - 2 ábra Mérőpontok az áramellátó fiókon
2
2.7.1 Üzemi feszültség, maradványfeszültség és kisülési idő a VÉSZ-LEÁLLÍTÓ
gomb lenyomása után
2
2
X11 és X13_1
lábak az X12 (GND)-hez mérve
Feszültség normál
üzemmódban
Maradványfeszültség
vész-leállításnál
Kisülési
idők
X11 + 250 V- < 10 V- 7 s
X13_1 + 145 V- < 10 V- 50 s
X13_4 láb
az X3_7 (-) lábhoz mérve
Feszültség normál
üzemmódban
Maradványfeszültség
vész-leállításnál
Kisülési
idők
X13_4 + 40 V- + 40 V- -
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés
87
2.7.2 Maradékfeszültség és kisülési idő a főkapcsoló lekapcsolása után
2
VIGYÁZAT! 2
Az adatveszteség elkerülése érdekében, az automatát - vészhelyzetek felmerülését kivéve - csak
a következő esetekben kapcsolja ki:
– Az automata a gépi, a felszerelési és a használati adatok átvitelét befejezte.
– Az automata befejezte a NYÁK-feldolgozást.
– Az automata befejezte a felfutási szakaszt.
2.8 A sűrítettlevegő-adagolás lezárása és nyomás-
csökkentés
Az automata üzemi nyomása 0,50 ± 0,025 MPa (5,0 ± 0,25 bar) értékre van beállítva. A sűrített
levegőt adagoló egység helyét a 1. poz. mutatja a 2.8 - 1
ábrán, 88. oldal. Az automata sűrített
levegővel való táplálását az elzárócsappal (poz. 2 a 2.8 - 1
ábrán, 88. oldal) lehet megszakítani.
→ Lazítsa meg a gépkulccsal a burkolat reteszelését.
→ Emelje le a burkolatot (lásd: 2.8 - 1
. ábra, 88. oldal).
→ Fordítsa el a zárócsap karját (1. poz. a 2.8 - 1
. ábrán, 88. oldal) függőleges állásból vízszintes
állásba.
→ Figyelje meg az üzeminyomás-manométert (5. poz. a 2.8 - 1
. ábrán, 88. oldal). Ha az auto-
mata be van kapcsolva, a nyomás 1 percen belül 0 MPa (0 bar) értékre csökken.
VIGYÁZAT!
Bekapcsolt gépnél a sűrített levegő bevezetését az elzárócsappal legfeljebb 30 percre szabad
megszakítani. Amennyiben a pneumatika-rendszeren végzett karbantartási- ill. szervizmunka
több időt igényel, akkor a főkapcsolóval ki kell kapcsolni az automatát, és le kell választani a
sűrítettlevegő-ellátásról.
X11, X13_1 és X13_4
lábak az X12 (GND)-hez mérve
Maradványfeszültség
kikapcsolt főkapcsolónál Kisülési idők
X11 < 10 V- < 7 s
X13_1 < 10 V- < 50 s
X13_4 < 10 V- < 2 s
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés Az SR.70x.xx szoftververziótól Kiadás 01/2011
88

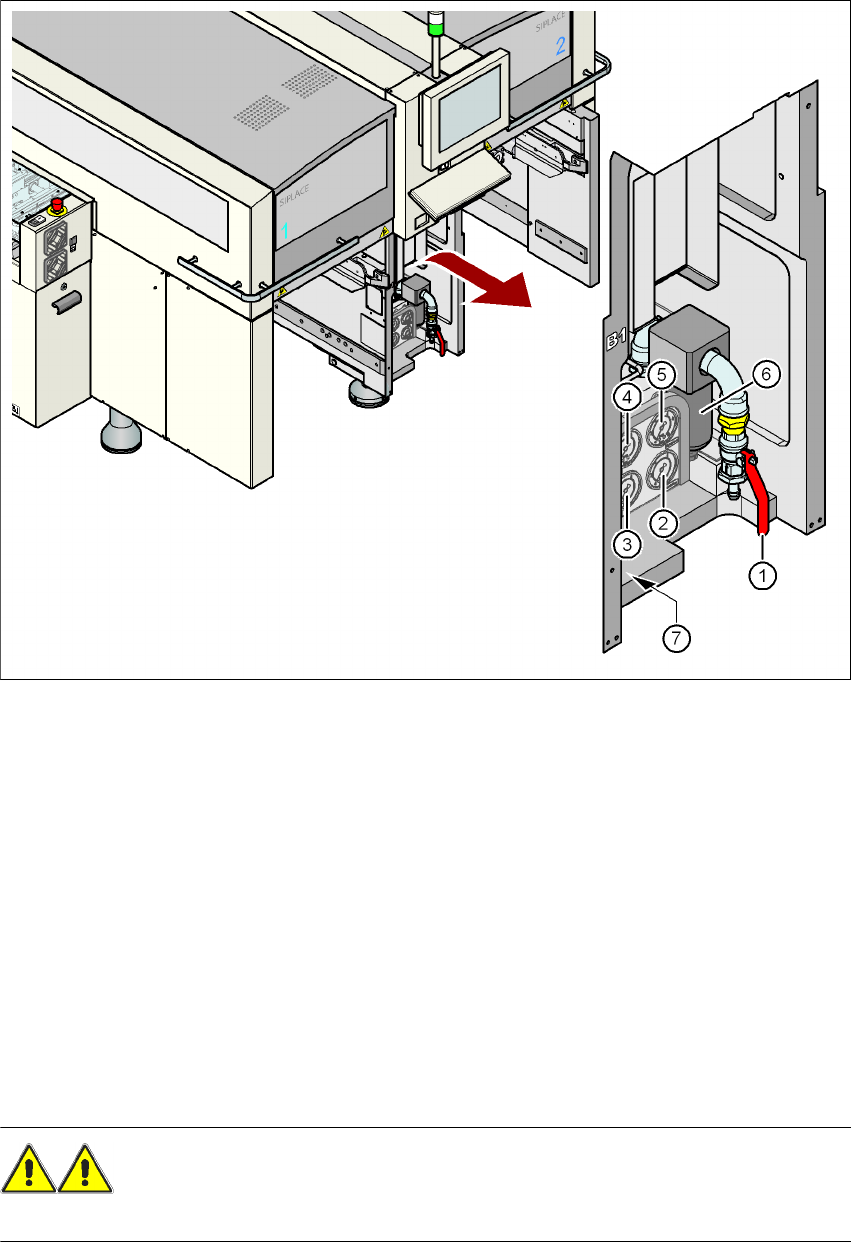

2.8 - 1 ábra Sűrített levegőt adagoló egység az automatán
(1) Elzárócsap
(2) A gépkomponensek tápnyomásának manométere
Előírt nyomás: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (kijelzési tartomány: 0 - 0,6 MPa, 0 - 6 bar)
(3) A portál elosztó tápnyomásának manométere
Előírt nyomás: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (kijelzési tartomány: 0 - 0,6 MPa, 0 - 6 bar)
(4) A Bulkcase-szállító tápnyomásának manométere
Előírt nyomás: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (kijelzési tartomány: 0 - 0,6 MPa, 0 - 6 bar)
(5) A bemeneti nyomás manométere
Előírt nyomás: 0,5 - 1,0 MPa, 5 - 10 bar (kijelzési tartomány: 0 - 1,0 MPa, 0 - 10 bar)
(6) Sűrítettlevegő-szűrő
(7) Imbuszcsavar a pneumatika-fiók rögzítésére
FIGYELEM!
Soha ne oldja ki a nyomás alatt lévő sűrítettlevegő-vezetékeket. Sérülésveszély áll fenn! 2
