Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata energiaállapota a f ő kapcsoló kikapcsolá sa után 89 2.9 Az automat a energiaállapot a a f ő kapcsoló kikap-…
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés Az SR.70x.xx szoftververziótól Kiadás 01/2011
88
2.8 - 1 ábra Sűrített levegőt adagoló egység az automatán
(1) Elzárócsap
(2) A gépkomponensek tápnyomásának manométere
Előírt nyomás: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (kijelzési tartomány: 0 - 0,6 MPa, 0 - 6 bar)
(3) A portál elosztó tápnyomásának manométere
Előírt nyomás: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (kijelzési tartomány: 0 - 0,6 MPa, 0 - 6 bar)
(4) A Bulkcase-szállító tápnyomásának manométere
Előírt nyomás: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (kijelzési tartomány: 0 - 0,6 MPa, 0 - 6 bar)
(5) A bemeneti nyomás manométere
Előírt nyomás: 0,5 - 1,0 MPa, 5 - 10 bar (kijelzési tartomány: 0 - 1,0 MPa, 0 - 10 bar)
(6) Sűrítettlevegő-szűrő
(7) Imbuszcsavar a pneumatika-fiók rögzítésére
FIGYELEM!
Soha ne oldja ki a nyomás alatt lévő sűrítettlevegő-vezetékeket. Sérülésveszély áll fenn! 2
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata energiaállapota a főkapcsoló kikapcsolása után
89
2.9 Az automata energiaállapota a főkapcsoló kikap-
csolása után
2

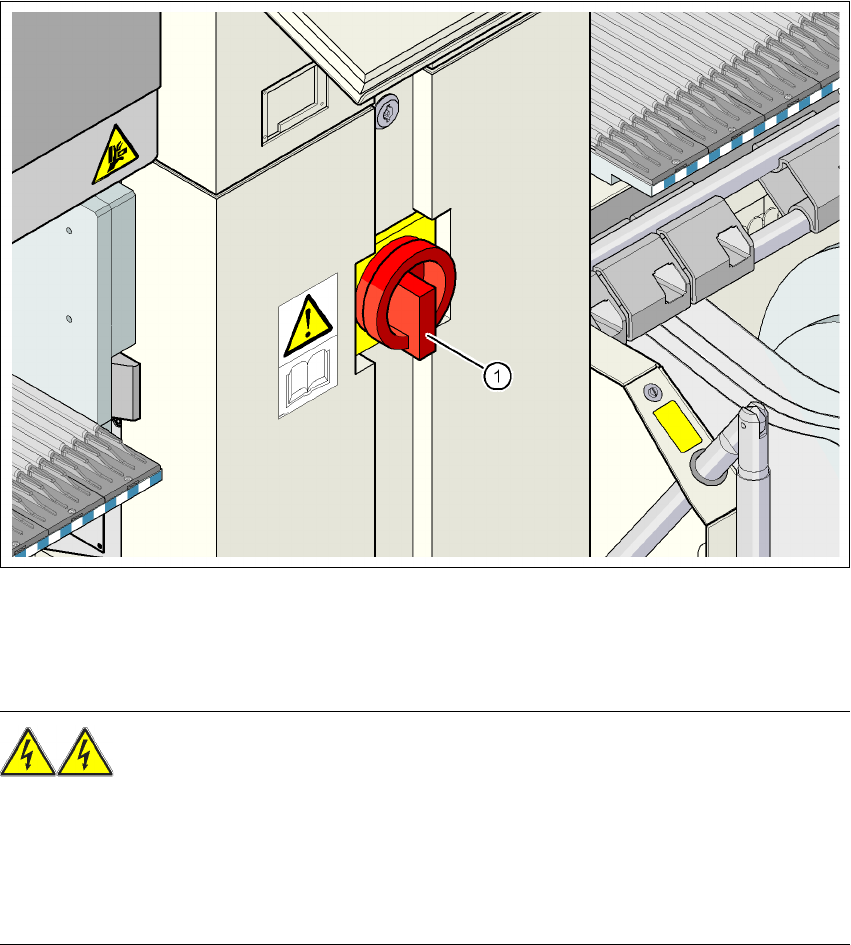

2.9 - 1 ábra Az áramellátás helyzete az automatán
2
FIGYELEM
Az automata hálózati tápfeszültsége 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~
ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életveszélyes fe-
szültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az automatának a
szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint
jelentős dologi károkhoz vezethet. 2
→ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen a DIN EN 60
204, 1. részét).
→ Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot az áramellátó fi-
ók felett.
(1) Főkapcsoló
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Az automata energiaállapota a főkapcsoló kikapcsolása után Az SR.70x.xx szoftververziótól Kiadás 01/2011
90
2.9.1 A főkapcsoló ki van kapcsolva - az automata a hálózatra van csatlakoztatva
FIGYELEM!
A következő komponensek a kikapcsolt főkapcsoló ellenére még életveszélyes feszültség alatt
állnak:
– A Q1 főkapcsoló L1, L2 és L3 kábelcsatlakozója (lásd 2.9 - 2
ábra, 91. oldal)
– X102 szerviz-csatlakozóaljzat (lásd: 2.9 - 2
ábra, 91. oldal)
– F1 biztonsági kismegszakító a szerviz-csatlakozóaljzathoz (lásd: 2.9 - 2
ábra, 91. oldal)
– Z1 hálózati zavarszűrő (lásd: 2.9 - 3
ábra, 92. oldal)
– L20 kisütőfojtó az F21, F22 és F23 biztosítékokkal (lásd: 2.9 - 3
ábra, 92. oldal)
– X100 kapocsmező a hálózati ellátó kábel csatlakoztatására (lásd: 2.9 - 3
ábra, 92. oldal)
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek, barna szí-
nűek.
