Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat Az automata energiaállapota a f ő kapcsoló kikapcsolása után Az SR .70x.xx szoftververziótól Kiadás 01/2011 90 2.9.1 A f ő kapcsoló ki van kapcsolva - az automata a h…
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata energiaállapota a főkapcsoló kikapcsolása után
89
2.9 Az automata energiaállapota a főkapcsoló kikap-
csolása után
2
2.9 - 1 ábra Az áramellátás helyzete az automatán
2
FIGYELEM
Az automata hálózati tápfeszültsége 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~
ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életveszélyes fe-
szültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az automatának a
szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint
jelentős dologi károkhoz vezethet. 2
→ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen a DIN EN 60
204, 1. részét).
→ Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot az áramellátó fi-
ók felett.
(1) Főkapcsoló
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Az automata energiaállapota a főkapcsoló kikapcsolása után Az SR.70x.xx szoftververziótól Kiadás 01/2011
90
2.9.1 A főkapcsoló ki van kapcsolva - az automata a hálózatra van csatlakoztatva
FIGYELEM!
A következő komponensek a kikapcsolt főkapcsoló ellenére még életveszélyes feszültség alatt
állnak:
– A Q1 főkapcsoló L1, L2 és L3 kábelcsatlakozója (lásd 2.9 - 2
ábra, 91. oldal)
– X102 szerviz-csatlakozóaljzat (lásd: 2.9 - 2
ábra, 91. oldal)
– F1 biztonsági kismegszakító a szerviz-csatlakozóaljzathoz (lásd: 2.9 - 2
ábra, 91. oldal)
– Z1 hálózati zavarszűrő (lásd: 2.9 - 3
ábra, 92. oldal)
– L20 kisütőfojtó az F21, F22 és F23 biztosítékokkal (lásd: 2.9 - 3
ábra, 92. oldal)
– X100 kapocsmező a hálózati ellátó kábel csatlakoztatására (lásd: 2.9 - 3
ábra, 92. oldal)
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek, barna szí-
nűek.
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata energiaállapota a főkapcsoló kikapcsolása után
91
2

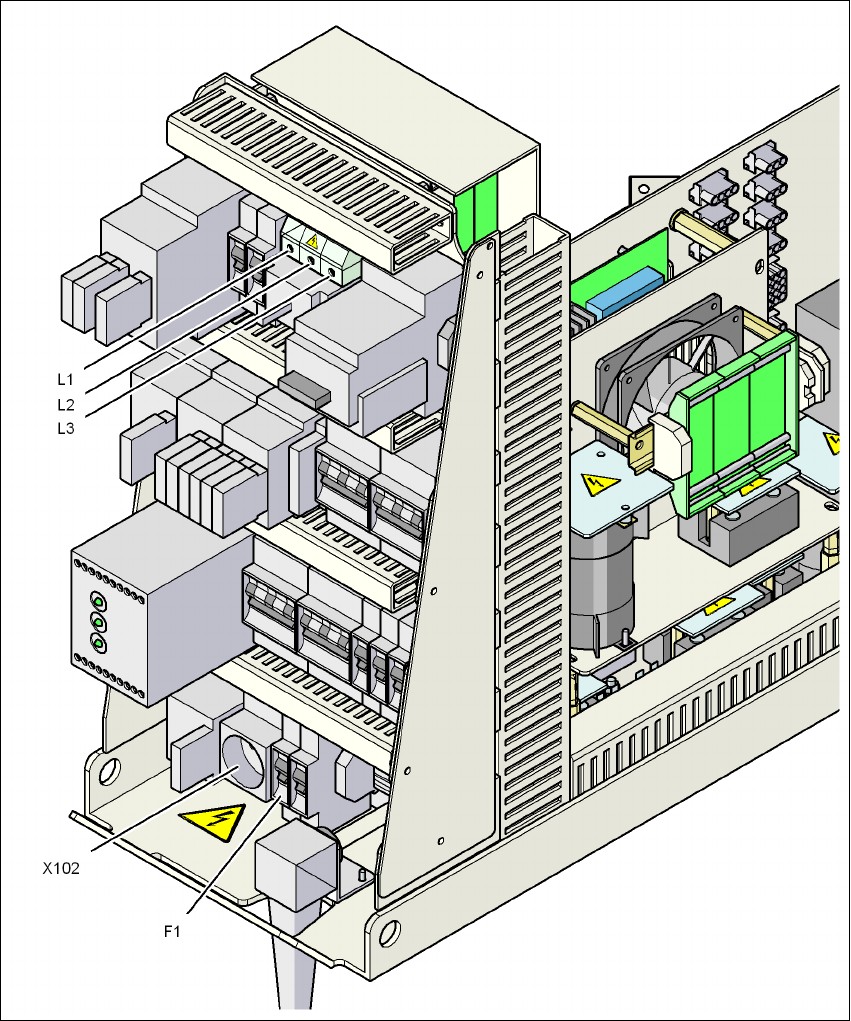

2.9 - 2 ábra Áramellátó fiók, elölnézet
Q1 Főkapcsoló
X102 Szerviz-csatlakozó aljzat
F1 Biztosíték a szerviz-csatlakozó aljzathoz
