Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata energiaállapota a f ő kapcsoló kikapcsolá sa után 93 Az alábbi táblázat megadja a szerke zeti csoportok fesz…
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Az automata energiaállapota a főkapcsoló kikapcsolása után Az SR.70x.xx szoftververziótól Kiadás 01/2011
92
2

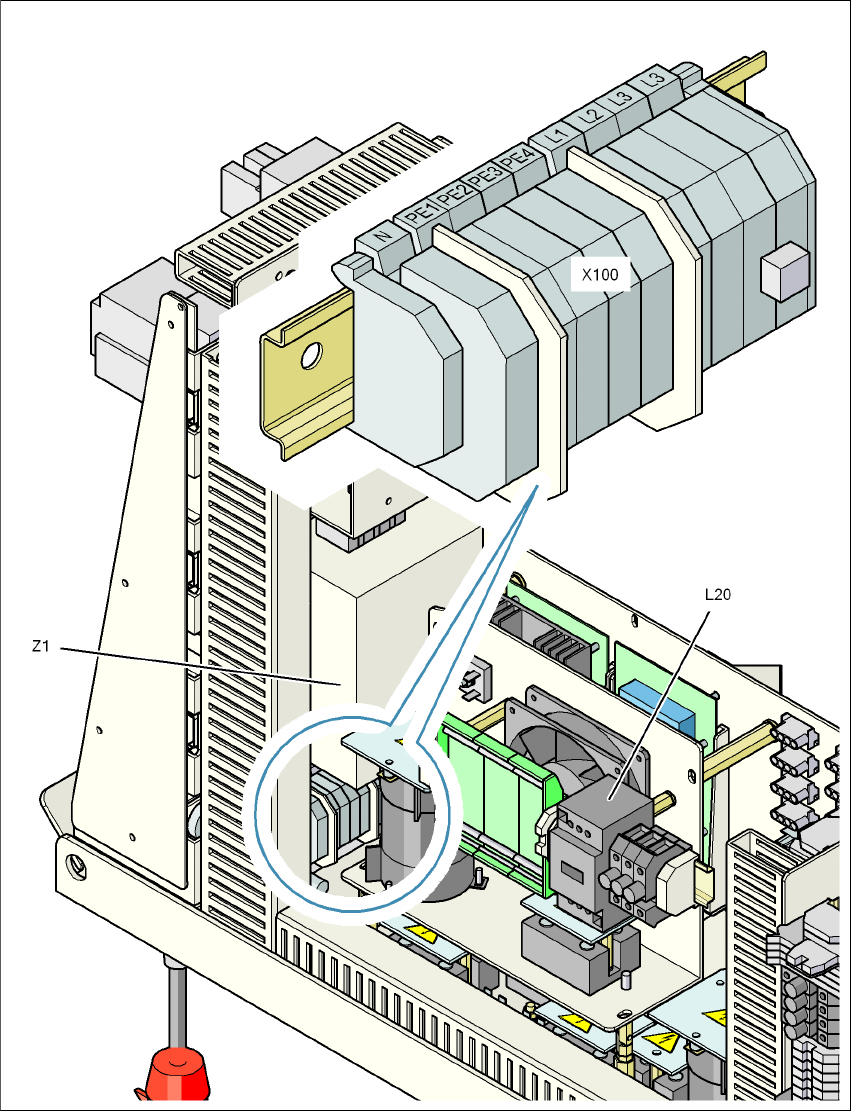

2.9 - 3 ábra Áramellátó fiók, hátulnézet
X100 Csatlakozókapcsok a hálózati ellátó kábel számára
L20 Kisütőfojtó az F21, F22 és F23 biztosítékokkal
Z1 Hálózati zavarszűrő
Üzemeltetési útmutató SIPLACE X-sorozat Üzembiztonság
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata energiaállapota a főkapcsoló kikapcsolása után
93
Az alábbi táblázat megadja a szerkezeti csoportok feszültségét, ha a főkapcsoló le van kapcsolva,
de az automata még a hálózaton van.
2
2
2.9.2 A főkapcsoló ki van kapcsolva - az automata a hálózatról le van kapcsolva
Az automata csekély maradványfeszültségig az áramellátó fiókban elektromosan energiamentes.
Szerkezeti csoport Feszültség
X100 kapocsmező
Z1 hálózati zavarszűrő
L1, L2, L3 kapocs
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
X102 szerviz-csatlakozóaljzat
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
F1 biztonsági kismegszakító
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Főkapcsoló Q1
Kapcsok L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Főkapcsoló Q1
Kapcsok T1, T2, T3
0 V~
Áramellátó fiók
(lásd 5. poz., 2.7 - 2
ábra, 86- oldal)
Mérőhüvely X11
GND X12
Mérőhüvely X13_1
Mérőhüvely X13_4
GND X13_7
< 10 V-
< 10 V-
< 10 V-
Üzembiztonság Üzemeltetési útmutató SIPLACE X-sorozat
Az automata elzárása és a figyelmeztető táblák felhelyezése Az SR.70x.xx szoftververziótól Kiadás 01/2011
94
2.9.3 Nyomásviszonyok az automatában a főkapcsoló kikapcsolása után
A főkapcsoló lekapcsolása után (1. poz. a 2.9 - 1. ábrán, 89. oldal) vagy az automata hálózati el-
látásnak szünetelése esetén az elektromos vezérlésű Y1 főszelep a sűrített levegőt adagoló egy-
ségnél (1. poz. a 2.8 - 1
. ábrán, 88. oldal) elzár. A nyomás 5 másodpercen belül 0 MPa (0 bar)
értékre csökken.
2.10 Az automata elzárása és a figyelmeztető táblák fel-
helyezése
2.10.1 Feladat és cél
Mielőtt az automatán karbantartási vagy szervizelési munkákat végezne bármilyen formában, biz-
tosítsa, hogy azt ne kapcsolják újra, ehhez megfelelő figyelmeztető táblát kell felhelyezni. Ha szi-
gorúan az alábbiakban leírt eljárási módot követi, ki lehet zárni a sérülésveszélyt.
UTALÁS: Ez az eljárás tartalmazza azokat a minimális követelményeket, amelyeket az auto-
mata lezárásánál, ill. a figyelmeztető táblák felhelyezésénél a karbantartási és szervizelési mun-
kák során támasztanak. A szükséges kiegészítő biztonsági intézkedések elvégzésével, hogy a
munkát biztonságosan be lehessen fejezni, munkabiztonsági szempontból a biztonsági megbí-
zottat, a biztonsági bizottságot és az egészségügyi osztályt lehet megbízni. 2
2.10.2 Leírás
Mindig tartsa be az alábbiakban leírt eljárási módot, ha az automatában az energiát fel akarja sza-
badítani, szabályozni akarja vagy szabaddá akarja tenni.
→ Tájékoztasson erről minden érintett dolgozót.
→ Az automatát, ill. minden kiegészítő berendezést kapcsoljon le. Ehhez hajtsa végre a normál
lekapcsolási folyamatot:
– Nyomja meg a STOP-gombot.
– Állítsa le a vezérlő számítógépet.
–A főkapcsolóval kapcsolja ki az automatát.
→ Válassza le az automatát az energiaforrásokról:
– Szakítsa meg a sűrített levegő betáplálását.
– Szakítsa meg a hálózati tápfeszültség-ellátást.
→ Zárja le a berendezéseket.
