Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 12/2005 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
99
4.1.2.7 Schritt 6 - Konfiguration eines Fertigungslinien-Plans
Der SIPLACE Explorer Kalender bietet Ihnen die Möglichkeit, einen Plan für die Fertigungslinie
zu definieren:
4
– Festlegung eines Plans für die Wochenschicht
– Planung der wartungsbedingten und geplanten Maschinen-Stillstandzeiten für Maschinen
der Fertigungslinie
– intervallmäßige Anwendung dieses Plans.
4

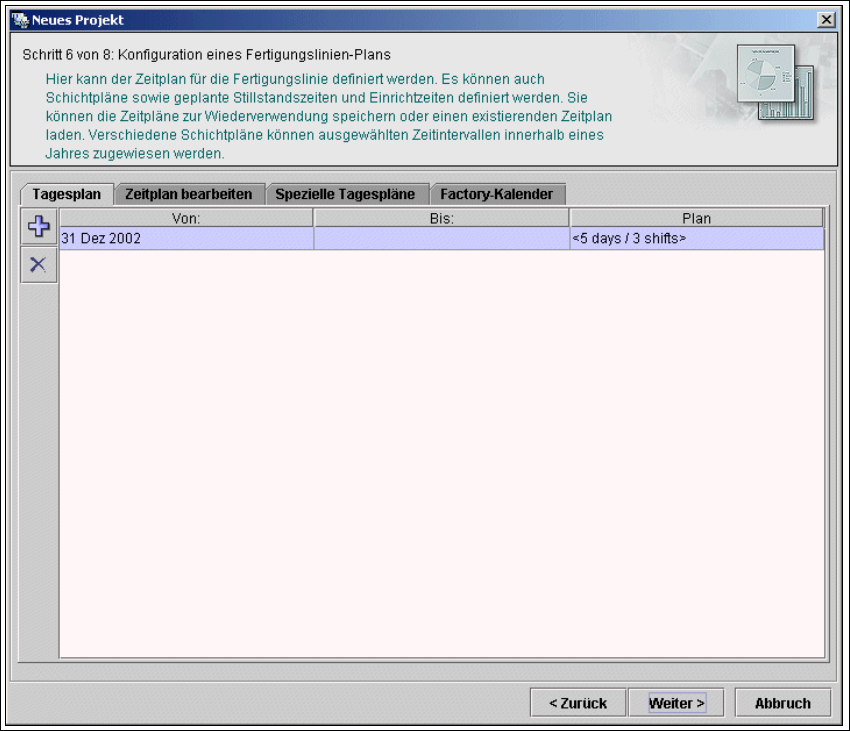

Abb. 4 - 29 Schritt 6: Konfiguration eines Fertigungslinien-Plans
→ Diesen Schritt können Sie überspringen und ihn später bei der Bearbeitung der erstellten
Anwendung im SIPLACE Explorer nachholen.
→ Nachdem der Plan für die Fertigungslinie erstellt wurde, oder wenn Sie diesen Schritt
überspringen wollen, klicken Sie
Weiter an. Sie gelangen zum nächsten Schritt.
4
4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 12/2005 DE
100
4.1.2.8 Schritt 7 - Konfigurieren der System-Datenbank
→ Jetzt können Sie die Einstellungen der SIPLACE Explorer System-Datenbank vornehmen:
– Datenbank-Typ;
– Treibername;
–Host;
–Port;
– Datenbank-Name;
– Login (klicken Sie auf die Schaltfläche der dazugehörigen Zelle um ein Dialogfenster zu
öffnen, in das Sie die Login-Informationen, d. h. Benutzername und Passwort, eingeben
können).
→ Für die MS SQL Server Datenbank wird der Standard-Port '1433' angeboten, den Sie i. d. R.
nicht ändern müssen.
HINWEIS
Haben Sie MSDE 2000 installiert, müssen Sie hier die bei der Installation angezeigten
Portnummer angeben. 4
Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 12/2005 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
101
4

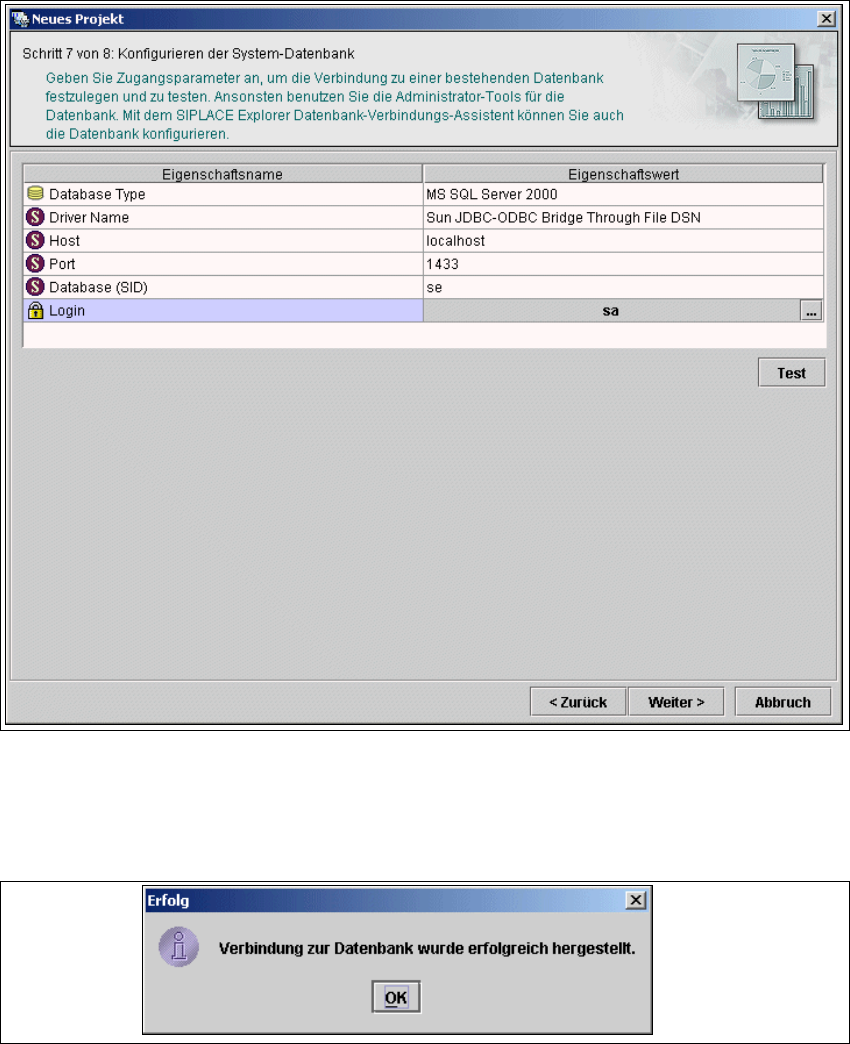

Abb. 4 - 30 Schritt 7: Konfigurieren der System-Datenbank
→ Prüfen Sie unbedingt nach der Eingabe der Datenbank-Zugangsparameter, ob die Verbindung
zur Datenbank hergestellt werden kann. Dazu klicken Sie die Schaltfläche
Test an. Kann die
Verbindung hergestellt werden erhalten Sie folgendes Informationsfenster:
4
Abb. 4 - 31 Erfolg
