2 Systemkomponenten und
-Konfigurationen
2.1 Übersicht über die Systemkomponenten
SIPLACE Explorer kann entweder nur im SIPLACE LAN oder verteilt über SIPLACE und Kunden
LAN installiert werden. Der SIPLACE Explorer kann entweder komplett auf einem Rechner instal-
liert werden oder es können die einzelnen Komponenten des SIPLACE Explorer verteilt auf meh-
reren Rechnern installiert werden. Bei Aufteilung der einzelnen Komponenten ist ein Teil der
Applikation des SIPLACE Explorer auf dem Linien-Host-PC installiert und enthält folgende Kom-
ponenten. 2
Es könnte wie folgt aussehen: 2
– div. Treiber:
Einsatz dieser Treiber für Geräte, welche nicht GEM-fähig sind (GEM, SAFI, SIPLACE OIS).
– Server für SIPLACE Explorer Umgebungen und Anwendungen.
– Web-Server:
zur Verwaltung der Java Servlets.
Allerdings müssen der Web-Server und die SIPLACE Explorer-Datenbanken nicht auf dem
Linien-Host-PC installiert sein. 2
2
Die Architektur des SIPLACE Explorer ist in nachstehendem Diagramm abgebildet: 2
2 Systemkomponenten und -Konfigurationen Installations- und Konfigurationsanleitung SIPLACE Explorer
2.1 Übersicht über die Systemkomponenten Ausgabe 12/2005 DE
12
2

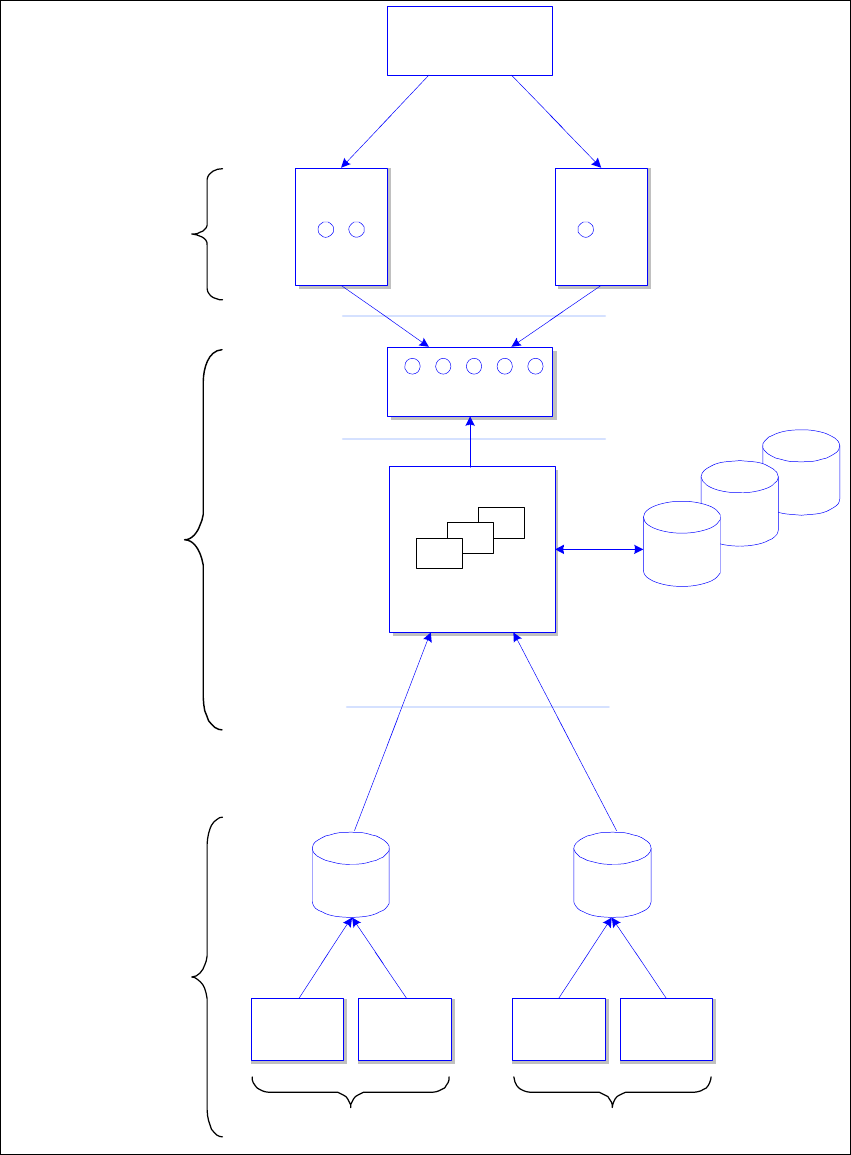

Fig. 2.1 - 1 Architektur des SIPLACE Explorer
System
DB
System
DB
Web-
Browser
applets
SMA / Linie 1
...
Web-
Browser
applets
SMA / Linie 5
servlets, JSP
Tomcat Web-Server
SIPLACE Explorer Host
SIPLACE Explorer
Applikationen 1.. 5
Web-Clients
Software-
Architektur
Einer oder mehrere
NT- Server
SIPLACE
Station 1
SIPLACE
Station N
SIPLACE
Station 1
SIPLACE
Station N
Fertigungslinie 1 Fertigungslinie 5
...
OIS/SIS
DB
OIS/SIS
DB
...
SIPLACE OIS / SIS
fähige Maschinen
Linie 1 ... 5
System
DB
Werks-Website
"Single Entry Point"
