Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 12/2005 DE 4.2 Konfigurieren der Werks-Konfigurations-Utility
111
4.2.2.1 So konfigurieren Sie Fertigungslinien und deren Eigenschaften
→ Wählen Sie das Register Fertigungslinien aus.
4

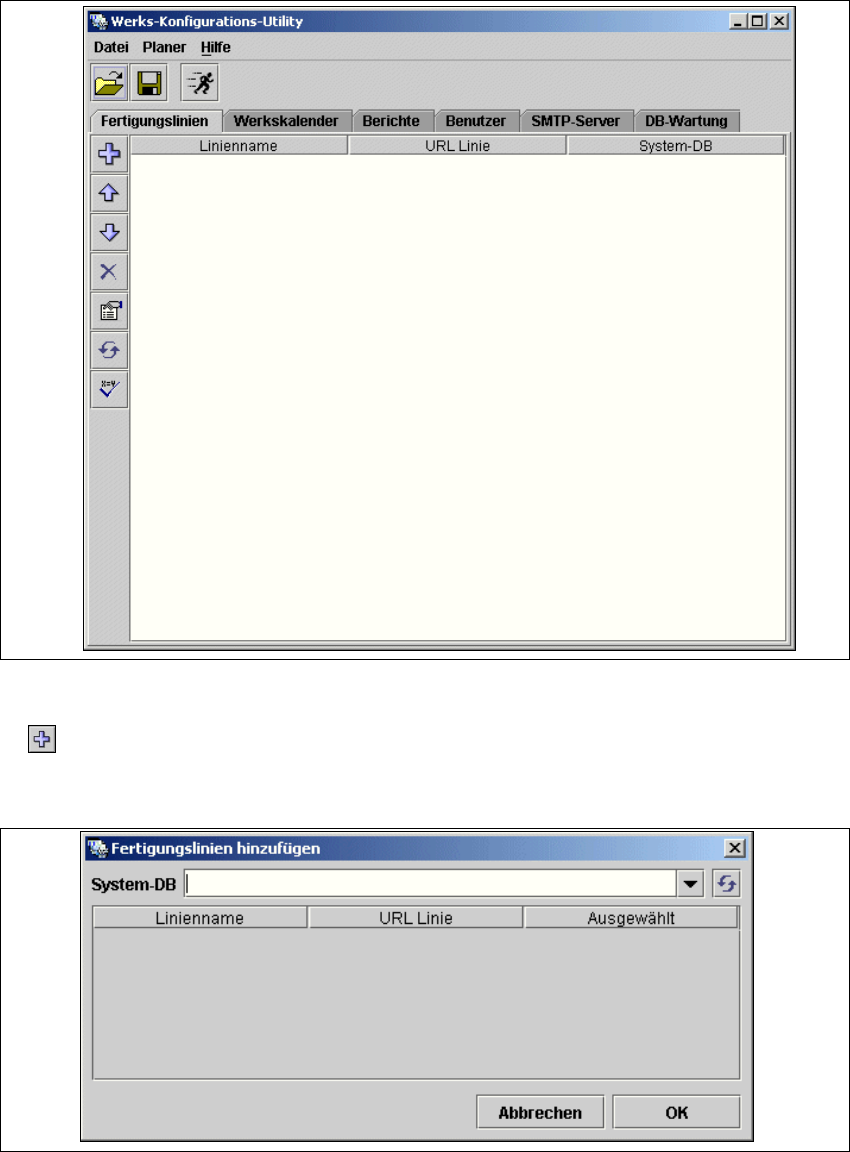

Abb. 4 - 41 Werks-Konfigurations-Utility - Fertigungslinien
→ Fügen Sie jetzt die Fertigungslinien hinzu. Dazu betätigen Sie das Symbol Linien hinzufügen
.
Das Dialogfenster
Fertigungslinien hinzufügen öffnet sich: 4
4
Abb. 4 - 42 Werks-Konfigurations-Utility - Fertigungslinien hinzufügen
4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.2 Konfigurieren der Werks-Konfigurations-Utility Ausgabe 12/2005 DE
112
→ Geben Sie im Feld SE-Host den Namen oder die IP-Adresse des SIPLACE Explorer Hosts ein
und betätigen Sie das Symbol
Aktualisieren .
Kann zu dem angegeben Host die Verbindung hergestellt werden, werden alle verfügbaren
Fertigungslinien aufgelistet. Zu jeder Fertigungslinie wird der
Linienname und die Linien-URL
angezeigt.
4
4

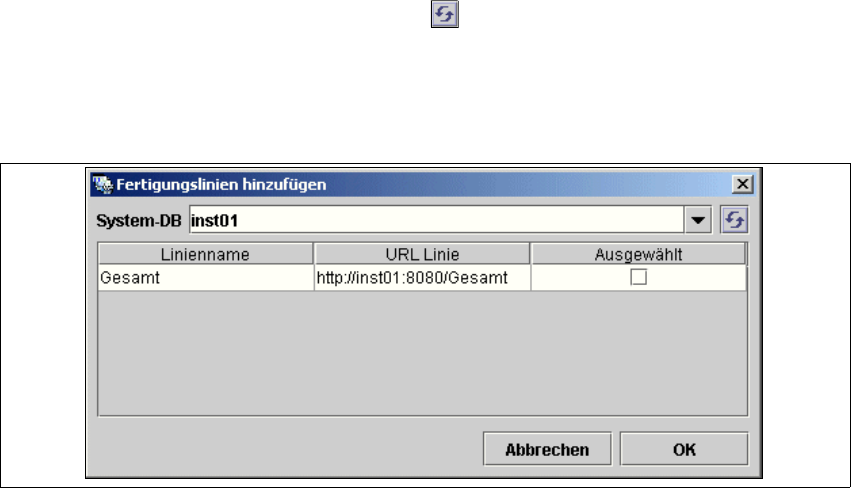

Abb. 4 - 43 Werks-Konfigurations-Utility - Fertigungslinien hinzufügen
→ Wählen Sie die gewünschten Fertigungslinien aus. Dazu aktivieren Sie jeweils das
entsprechende Ankreuzfeld in der Spalte
Ausgewählt.
→ Bestätigen Sie Ihre Auswahl mit OK.
Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 12/2005 DE 4.2 Konfigurieren der Werks-Konfigurations-Utility
113
Alle ausgewählten Fertigungslinien werden zu der Liste hinzugefügt. Diese werden im
Dialogfenster
Werk-Konfigurations-Utility angezeigt. 4
4

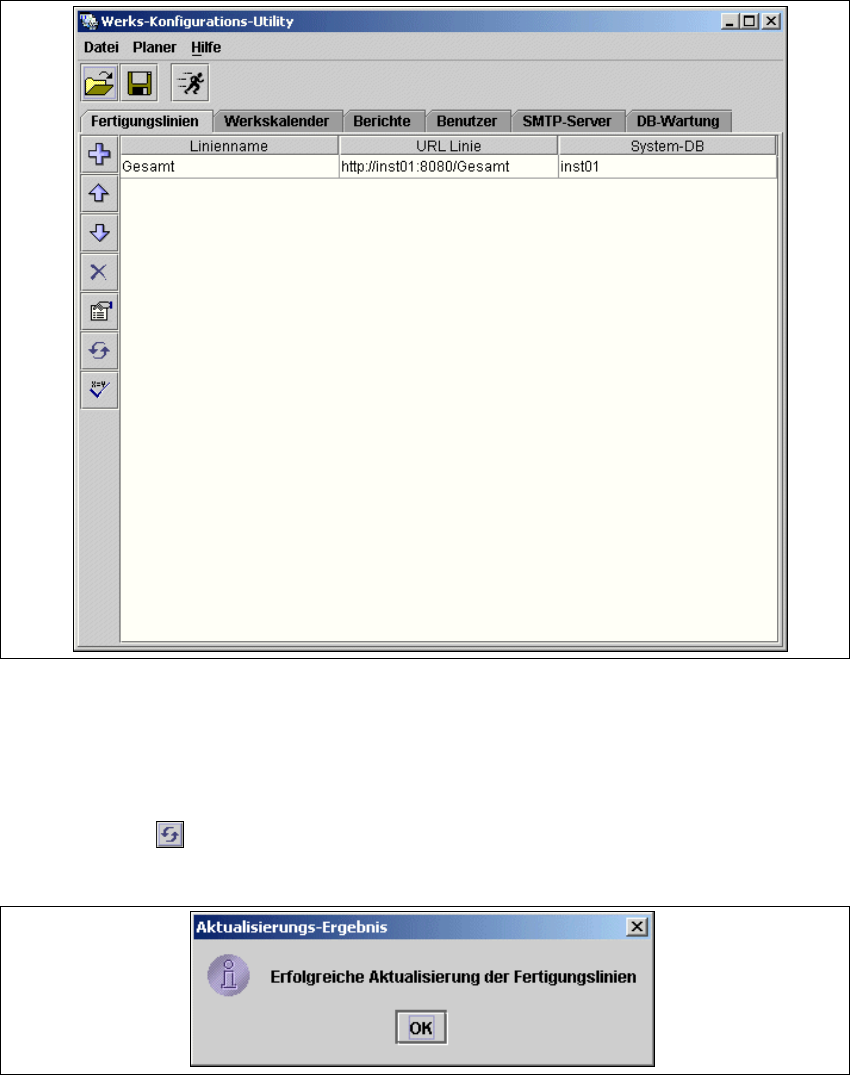

Abb. 4 - 44 Werks-Konfigurations-Utility - Fertigungslinien
→ Nachdem die Daten der ausgewählten Fertigungslinie übertragen wurden, können Sie den
Linien-Namen, Linien-URL und den Host-Namen nicht mehr verändern.
→ Haben Sie in den anderen Registern Änderungen ausgeführt, müssen Sie die Daten mit den
Daten des SIPLACE Explorer Host synchronisieren. Dazu betätigen Sie das Symbol
Linien
aktualisieren
. Wurden die Daten erfolgreich synchronisiert erhalten Sie folgendes
Informationsfenster:
4
Abb. 4 - 45 Werks-Konfigurations-Utility - Aktualisierungs-Ergebnis
