3 Installation des SIPLACE Explorer Installations- und Konfigurationsanleitung SIPLACE Explorer
3.4 Konfiguration von Tomcat Ausgabe 12/2005 DE
70
Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 12/2005 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
71
4 Konfiguration
4.1 Standard Monitoring Application (Überwachungsanwendung)
SIPLACE Explorer bietet die Erstellung maßgeschneiderter Anwendungen, um die Fertigungs-
linien zu überwachen. Zusätzlich werden Standard Monitoring Application (SMA) und eine Reihe
entsprechender Websites mit der Installations-CD mitgeliefert. SMA bietet verschiedene
Websites, die grundlegende Fertigungsinformationen wie z. B. Maschinenstatus und
Zeitzuordnung, Leistung, Komponentenverbrauch, Abwurfmenge etc. erfassen. Nachfolgend wird
beschrieben, wie Sie die Standard Monitoring Application an die Konfiguration Ihrer
Fertigungslinie anpassen können.
4
Je nachdem, ob Sie SIPLACE Explorer Runtime Environment oder SIPLACE Explorer
Development Environment installiert haben, müssen Sie die Erstellung einer SMA unterschiedlich
durchführen. In diesem Kapitel erhalten Sie beide Beschreibungen:
4
– Erstellung einer SMA mit der Linien-Konfiguration, siehe Seite 71
(Runtime Environment),
– Erstellung einer SMA mit dem Anwendungsassistenten, siehe Seite 91
(Development Environment)
4.1.1 Runtime Environment: Erstellung einer SMA mit Linien-Konfiguration
Um eine SMA mit der Linien-Konfiguration erstellen zu können, müssen Sie SIPLACE Explorer
Runtime Environment installiert haben. Die Erstellung einer SMA besteht aus folgenden Schritten:
4
– Linien-Konfiguration (Assistent mit 7 Schritten)
– Verbindung zur Datenbank herstellen (Assistent mit 3 Schritten)
4.1.1.1 Linien-Konfiguration starten
→ Öffnen Sie Linien-Konfiguration.
Dazu wählen Sie aus dem Windows-Menü
Programme → SIPLACE Explorer 2.0 → Line
Configuration
oder klicken Sie auf das Symbol in der Konsole. Mit dem rechten Mausklick
können Sie aus dem Auswahlmenü
Linien-Konfiguration auswählen.
4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 12/2005 DE
72
HINWEIS
Der Zugang zu den Tools der Runtime Environment wird über den SE-Security-Manager
geschützt. Je nachdem welche Einstellungen in dem SE-Security-Manager vorgenommen
wurden, ist der Zugang unterschiedlich geregelt. Weitere Details entnehmen Sie dem Getting
Started für SIPLACE Explorer 2.0. 4
→ Das Dialogfenster Linien-Konfiguration öffnet sich. Sie befinden sich beim ersten Schritt der
Linien-Konfiguration.
4.1.1.2 Schritt 1 - Linien-Liste editieren
→ Legen Sie hier die entsprechende Linie oder mehrere Linien an.
4

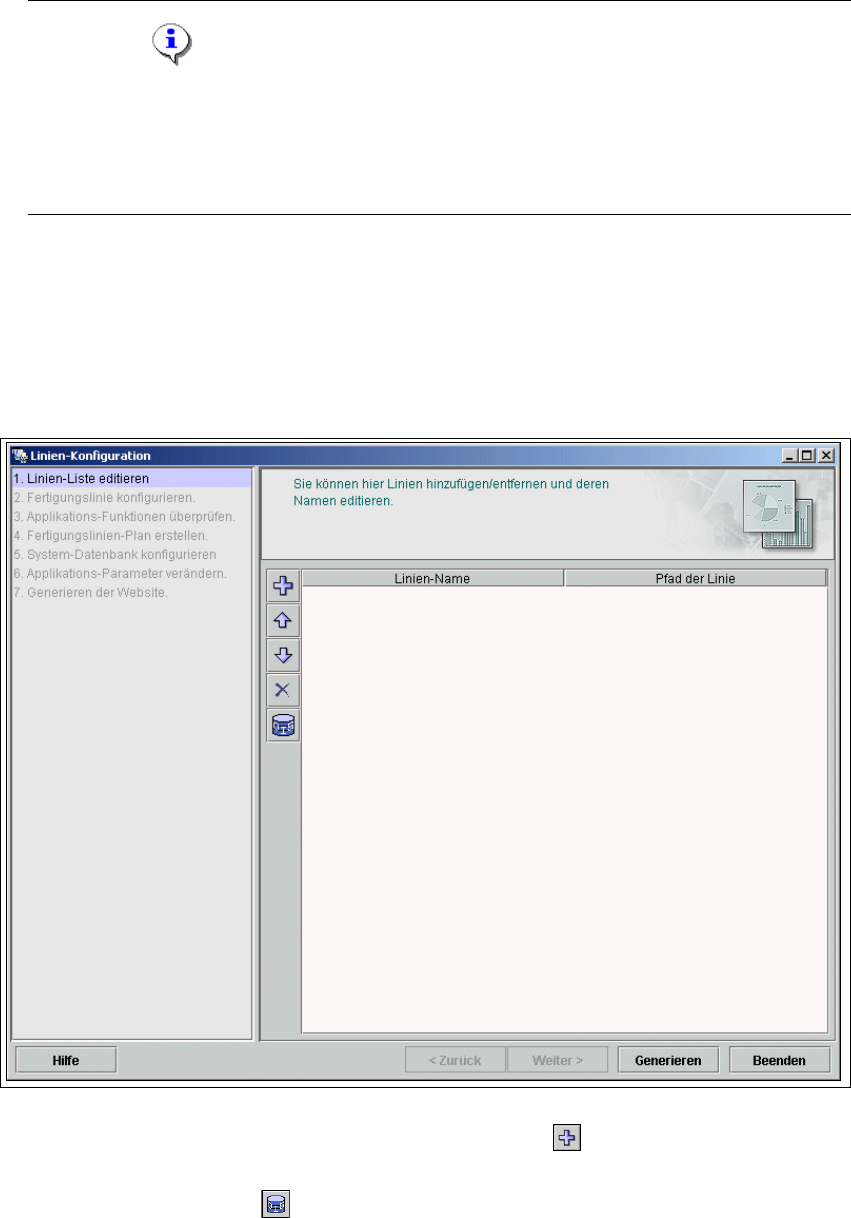

Abb. 4 - 1 Schritt 1: Linien-Liste editieren
→ Legen Sie neue Linien über das Symbol Linie hinzufügen an.
→ Sie können eine vorhandene Linie über den OIS-Import importieren. Betätigen Sie dazu das
Symbol
OIS-Import Linie .
