4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 12/2005 DE
74
→ Alle Linien, die zum Inport aus OIS zur Verfügung stehen, werden angezeigt.
4

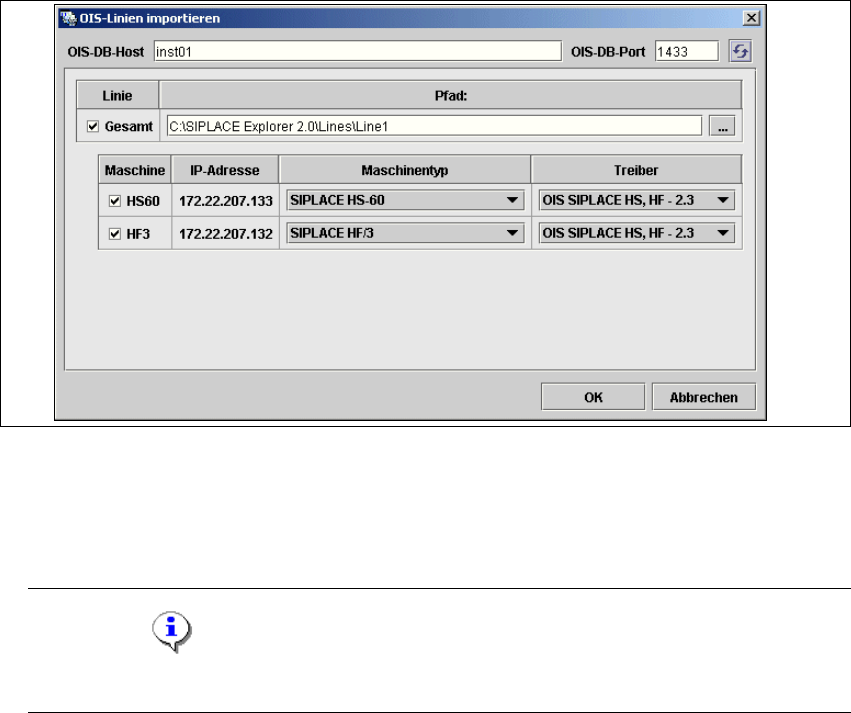

Abb. 4 - 3 Schritt 1: OIS-Linien importieren
→ Wählen Sie jetzt für jede Linie unter Maschinentyp zu jeder Station den entsprechenden
Maschinentyp aus. Nach dieser Auswahl wird im Feld
Treiber der richtige OIS-Maschinen-
Treiber automatisch angepasst.
HINWEIS
Die Maschinentypen jeder Linie werden als bekannt vorausgesetzt. 4
→ Haben Sie alle Einstellungen vorgenommen, bestätigen Sie Ihre Auswahl mit OK.
Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 12/2005 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
75
→ Die hinzugefügten Linien werden in dem Dialogfenster Linien-Konfiguration - Linien-Liste
editieren
angezeigt.
4

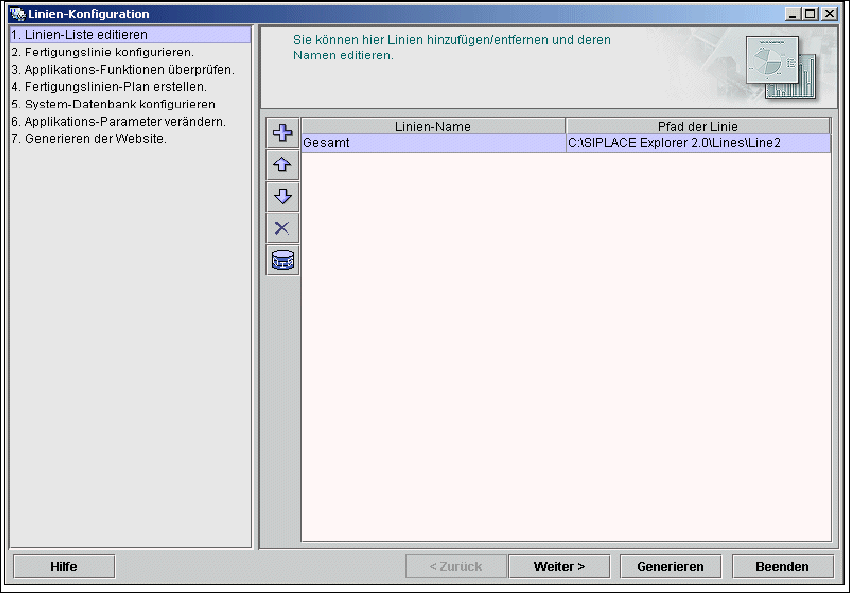

Abb. 4 - 4 Schritt 1: Linien-Liste editieren
→ Sie können den Liniennamen und den Pfad definieren unter dem die konfigurierte Monitoring-
Applikation für diese Linie abgespeichert wird. Dazu wird in dem angegebenen Pfad eine
*.gms-Datei gespeichert, welche alle Konfigurationseinstellungen der Linienapplikation
enthält.
→ Betätigen Sie die Schaltfläche Weiter. Sie gelangen zum nächsten Schritt.
4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 12/2005 DE
76
4.1.1.3 Schritt 2 - Fertigungslinie konfigurieren
→ Hier können Sie die Fertigungslinie konfigurieren. Wählen Sie unter Linie auswählen die
entsprechende Fertigungslinie aus, und legen Sie die Parameter für den Zugriff auf die
SIPLACE OIS-Datenbank fest.
→ Wenn für die Fertigungslinie bereits eine andere Anwendung konfiguriert wurde, können Sie
die Linienkonfiguration von dieser bestehenden Anwendung (.gms-Datei) importieren. Die
Betriebsmittelinformationen werden aus diesen importierten Daten übernommen.
→ Bei Import einer Linie aus OIS werden die Daten automatisch übernommen.
4

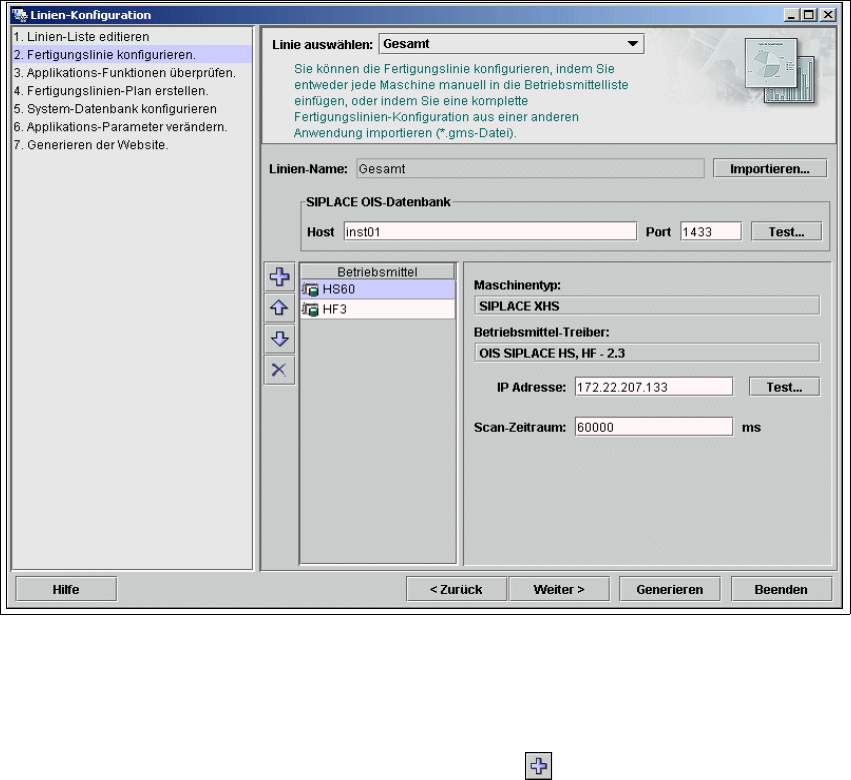

Abb. 4 - 5 Schritt 2 - Fertigungslinie konfigurieren
→ Haben Sie die Linien-Konfiguration nicht aus OIS importiert, müssen Sie alle Maschinen in der
Fertigungslinie konfigurieren. Wiederholen Sie die Prozedur für jede Maschine der
Fertigungslinie.
– Klicken Sie das Symbol
Betriebsmittel Hinzufügen auf der Symbolleiste an. Das
Dialogfenster
Betriebsmittelbezeichnung & -name auswählen wird angezeigt.
– Wählen Sie die Betriebsmittelbeschreibung und editieren Sie den Namen für die
ausgewählte Maschine.
