4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 12/2005 DE
78
4.1.1.4 Schritt 3 - Applikations-Funktionen überprüfen
Eine Liste mit Funktionen wird im linken Fenster angezeigt. Wenn Sie die Konfiguration nach
Bedarf ausgewählt hatten, können aus dieser Liste beliebige Funktionen ausgewählt werden.
Wenn nicht, wird eine Liste mit einer minimalen oder maximalen Anzahl an Funktionen angezeigt.
4
Im rechten Fenster Verfügbar für wird eine Liste mit Maschinen angezeigt, für welche die
ausgewählte Funktion verfügbar ist. Ein Symbol neben dem Maschinennamen zeigt an, ob die
ausgewählte Funktion für diese Maschine implementiert ist oder nicht. Das Fenster
Funktions-
Beschreibung
zeigt einen Kommentar der ausgewählten Funktion an. 4
4

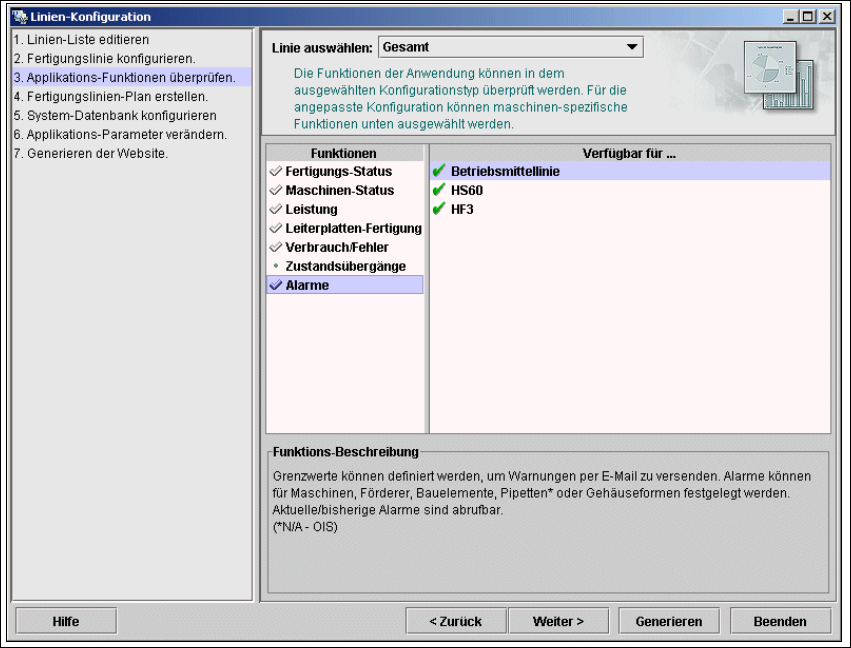

Abb. 4 - 6 Schritt 3: Applikations-Funktionen überprüfen
→ Aus der Liste im linken Fenster können Sie die Anwendungsfunktionen auswählen, die Sie der
zu erstellenden Anwendung hinzufügen möchten. Um eine Funktion auszuwählen, aktivieren
Sie das Ankreuzfeld neben dem Namen der Funktion.
→ Überprüfen Sie für alle vorhandenen Linien die Funktionen für die entsprechenden Maschinen
und fügen Sie falls nötig, noch weitere Funktionen hinzu.
→ Nachdem Sie alle Funktionen für alle Maschinen und alle Linien ausgewählt haben, klicken Sie
Weiter an. Sie gelangen zum nächsten Schritt.
Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 12/2005 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
79
4.1.1.5 Schritt 4 - Fertigungslinien-Plan erstellen
Der SIPLACE Explorer Kalender bietet Ihnen die Möglichkeit, einen Plan für die Fertigungslinie
zu definieren:
4
– Festlegung eines Plans für die Wochenschicht
– Planung der wartungsbedingten und geplanten Maschinen-Stillstandzeiten für Maschinen
der Fertigungslinie
– intervallmäßige Anwendung dieses Plans.
4
Abb. 4 - 7 Schritt 4: Fertigungslinien-Plan erstellen
→ Nachdem der Plan für die Fertigungslinie erstellt wurde, klicken Sie Weiter an. Sie gelangen
zum nächsten Schritt.
4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 12/2005 DE
80
4.1.1.6 Schritt 5 - System-Datenbank konfigurieren
→ Hier können Sie die Einstellungen der SIPLACE Explorer System-Datenbank vornehmen:
– Datenbank-Typ;
– Treibername;
–Host;
–Port;
– Datenbank-Name;
– Login (klicken Sie auf die Schaltfläche der dazugehörigen Zelle um ein Dialogfenster zu
öffnen, in das Sie die Login-Informationen, d. h. Benutzername und Passwort, eingeben
können).
→ Für die MS SQL Server Datenbank wird der Standard-Port '1433' angeboten, den Sie i. d. R.
nicht ändern müssen.
HINWEIS
Haben Sie MSDE 2000 installiert, müssen Sie hier die bei der Installation angezeigten
Portnummer angeben. 4
