4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 12/2005 DE
92
→ Öffnen Sie den Anwendungsassistenten.
Dazu wählen Sie aus dem Menü
Datei → Neu. Oder klicken Sie die entsprechende Schalt-
fläche in der Symbolleiste des SIPLACE Explorer Navigators an.
→ Das Dialogfenster Neues Projekt öffnet sich.
4
Abb. 4 - 23 Fenster Neues Projekt
→ Um eine SMA zu erstellen, haben Sie zwei Möglichkeiten:
– Wählen Sie
Leeres Projekt aus, um eine komplett neue Anwendung zu konfigurieren.
– Wählen Sie
Anwendungsassistent, um mit Hilfe eines Wizards eine Anwendung auf Ihre
Bedürfnisse zu konfigurieren.
→ In diesem Kapitel wird ein Beispiel mit Hilfe des Anwendungsassistenten beschrieben.
→ Nachdem Sie Anwendungsassistent ausgewählt und Weiter angeklickt haben, wird Ihnen
ein Assistent mit 8 Schritten präsentiert, der Sie bei der Erstellung einer SIPLACE Explorer-
Anwendung unterstützt. Diese Anwendung wird auf die Fertigungslinie zugeschnitten.
Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 12/2005 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
93
HINWEIS
Sie können die Schritte 5-8 überspringen und können die erforderliche Konfiguration später
durchführen. 4
4.1.2.2 Schritt 1 - Zielanwendung auswählen
→ Wählen Sie die benötigte Zielanwendung aus (damit wird eine Reihe Masken definiert, die
benötigt werden, um eine maßgeschneiderte Anwendung zu erstellen). Im Beschreibungsfeld
wird die betreffende Zielanwendung erklärt. Mit Hilfe dieser Beschreibung können Sie eine
Auswahl aus der Liste der
Zielanwendungen treffen.
4
Abb. 4 - 24 Schritt 1: Zielanwendung auswählen
→ Nachdem Sie die gewünschte Anwendung ausgewählt haben, klicken Sie die Schaltfläche
Weiter an. Sie gelangen zum nächsten Schritt.
4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 12/2005 DE
94
4.1.2.3 Schritt 2 - Wählen Sie einen Konfigurationstyp
→ Sie können unter einer der nachfolgenden Konfigurationsarten für die zu erstellende
Anwendung auswählen:
– Standard:
die neue Anwendung wird Funktionen enthalten, die für das Factory Reporting
(Werksberichte) erforderlich sind.
– Benutzerdefiniert:
bietet dem Benutzer die Auswahl der Merkmale, die in der neuen Anwendung inbegriffen
sein sollen. Alle für die Betriebsmittel der Fertigungslinie zutreffenden Funktionen stehen
zur Auswahl zur Verfügung (siehe unten).
– Komplett:
alle für die Betriebsmittel der Fertigungslinie zutreffenden Funktionen werden in der neuen
Anwendung inbegriffen sein.
4

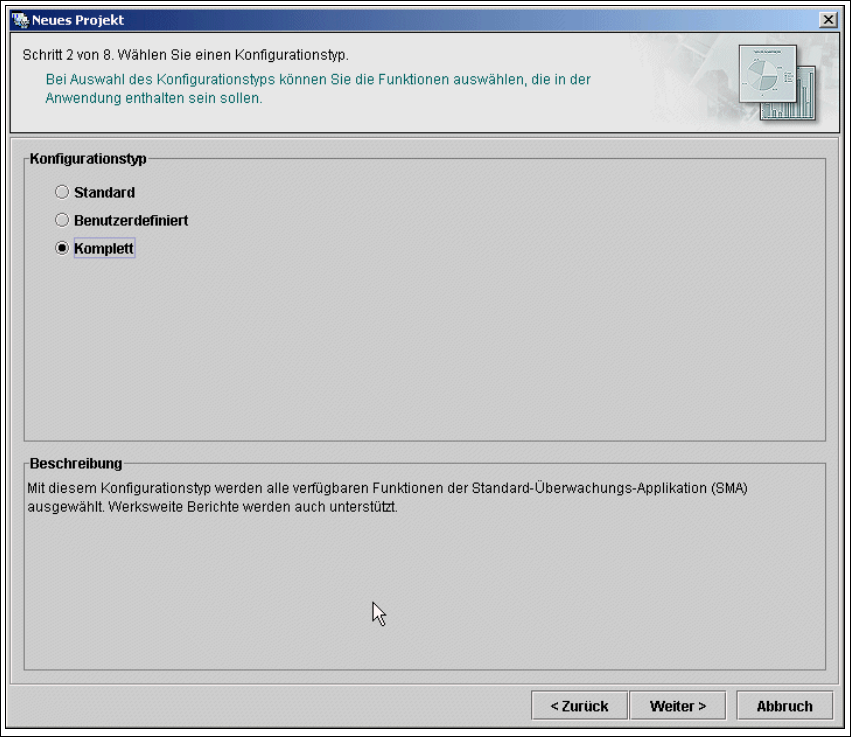

Abb. 4 - 25 Schritt 2: Wählen Sie einen Konfigurationstyp
