Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 12/2005 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
95
→ Wählen Sie den gewünschten Konfigurationstyp aus und klicken Sie die Schaltfläche Weiter
an. Sie gelangen zum nächsten Schritt.

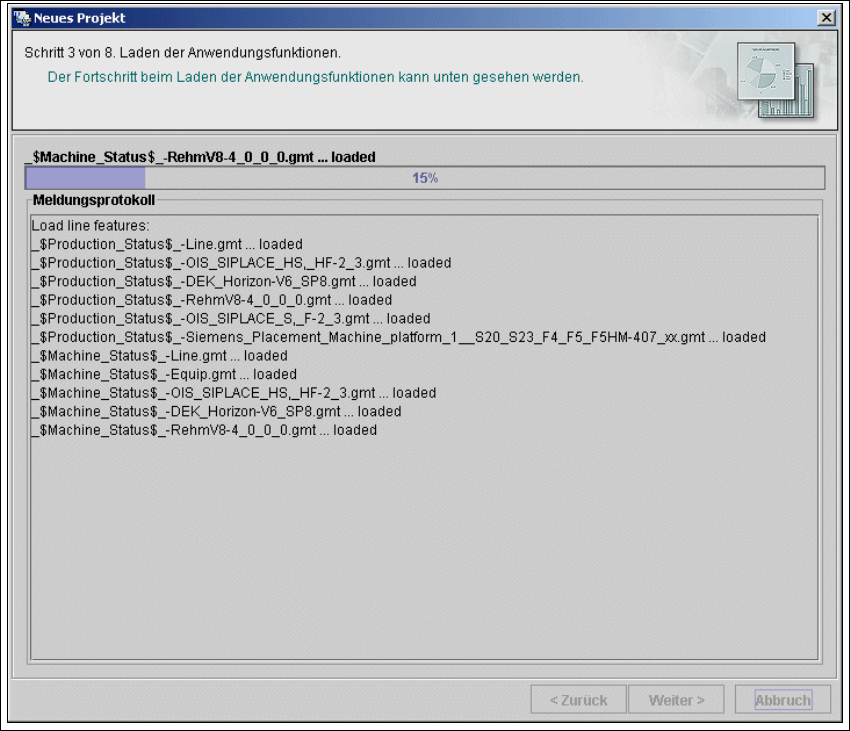

4.1.2.4 Schritt 3 - Laden der Anwendungsfunktionen
→ Die ausgewählte Zielanwendung mit allen Funktionen wird geladen.
4
Abb. 4 - 26 Schritt 3: Laden der Anwendungsfunktionen
→ Klicken Sie die Schaltfläche Weiter an. Sie gelangen zum nächsten Schritt.
4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 12/2005 DE
96
4.1.2.5 Schritt 4 - Fertigungslinie konfigurieren
→ Hier können Sie die Fertigungslinie konfigurieren. Geben Sie den Fertigungslinien-Namen ein,
und legen Sie die Parameter für den Zugriff auf die SIPLACE OIS Datenbank fest (falls
vorhanden).
→ Wenn für die Fertigungslinie eine andere Anwendung konfiguriert wurde, können Sie die
Linienkonfiguration von dieser bestehenden Anwendung (.gms-Datei) importieren. Die
Betriebsmittelinformationen werden aus diesen importierten Daten übernommen.
4
Abb. 4 - 27 Schritt 4: Konfigurieren der Fertigungslinie
→ Um alle Maschinen in der Fertigungslinie zu konfigurieren, müssen Sie die Prozedur für jede
Maschine der Fertigungslinie wiederholen.
– Klicken Sie auf das Symbol . Das Dialogfenster
Betriebsmittel auswählen... öffnet
sich.
– Wählen Sie die Betriebsmittelbeschreibung und editieren Sie den Namen für die
ausgewählte Maschine.
Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 12/2005 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
97
→ Sie müssen die 'machine properties' (Maschineneigenschaften) für jede Maschine der
Fertigungslinie wie folgt angeben:
– Wählen Sie aus der Liste
Betriebsmittel auf der linken Seite die Maschine aus.
– Legen Sie die Maschineneigenschaften aus dem Fenster rechts fest.
→ Für jede Art von Betriebsmitteln wird ein anderes Fenster mit Eigenschaften angezeigt. Sie
müssen die folgenden Werte festlegen:
–IP-Adresse
– IP-Adresse und Scan-Zeitraum für Betriebsmittel, die über die SIPLACE OIS-Datenbank
verfügbar sind. Es wird ein Scan-Zeitraum von mindestens 60 sec. empfohlen
→ Nachdem Sie alle Maschinen der Fertigungslinie definiert haben, klicken Sie die Schaltfläche
Weiter an. Sie gelangen zum nächsten Schritt.
