3 1 FES 24 Carriage Assy 1 (CLI) Feeder Holder KGS-100507 43 43 43 43 43 45 44 24 51 28 6 1 1 47 12 39 25 43 16 21 30 34 23 44 45 41 13 1 1 5 47 12 26 4 8 51 33 1 1 47 42 15 3 2 40 17 18 29 31 44 42 10 49 47 49 48 7 1 50…

100%1 / 9

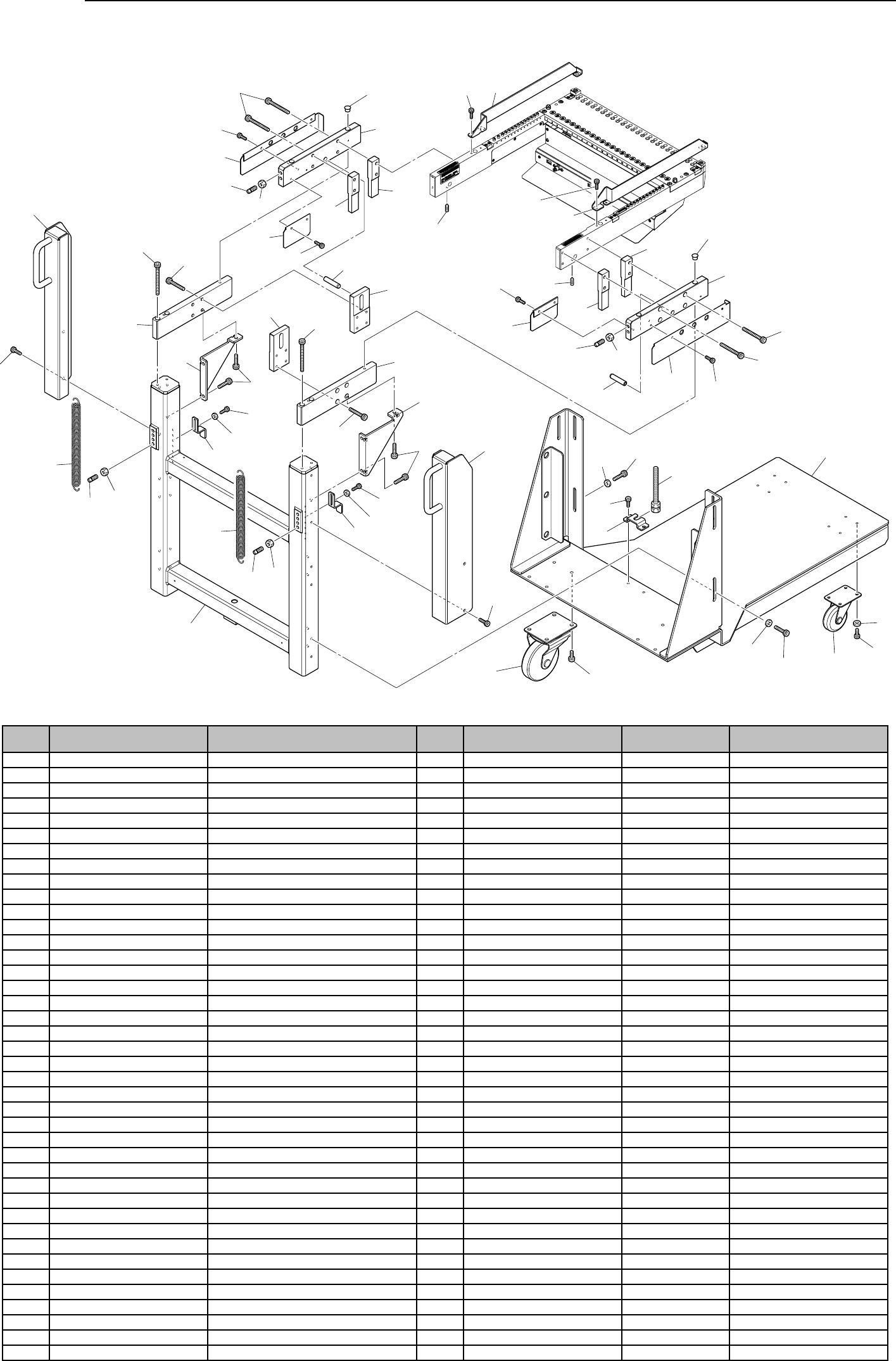

FES 24 Carriage Assy 2(STD)
Feeder Holder
12
KGS-0509
1
3
4
5
6
10
12
12
13
14
19
40
21
26
29
31
37
37
37
31
31
31
32
33
34
39
34
38
39
39
38
33
33
32
30
36
36
35
27
28
28
28
28
28
13
15
16
16
11
17
17
18
8
9
7
5
2
40
18
18
39
18
20
22
23
24
25
25
28
28
28
29
30
No. Part No. Part Name Q'ty Remarks Date Revised No.
1 KGS-M3729-00X BASE 1
2 KGS-M3730-00X MAIN FRAME 1
3 KV8-M3734-01X BOLT 1
4 KV8-M3735-01X BRACKET 1
5 KV8-M3736-00X DUST BOX HOLDER 2
6 KGS-M3737-00X PULL BRACKET, R 1
7 KGS-M3738-00X PULL BRACKET, L 1
8 KV8-M3740-00X ARM BRACKET, R 1
9 KV8-M3741-00X ARM BRACKET, L 1
10 KV8-M3742-01X ARM, 3-R 1
11 KV8-M3743-01X ARM, 3-L 1
12 KV8-M3744-00X ARM GUIDE 2
13 KV8-M3745-00X SPACER 2
14 KV8-M3747-01X ARM, 2-R 1
15 KV8-M3748-01X ARM, 2-L 1
16 KV8-M3749-00X PIN 2
17 KV8-M3750-00X SPG. 2
18 KV8-M3751-00X POST 4
19 KV8-M3752-00X ARM COVER, 1-R 1
20 KV8-M3753-00X ARM COVER, 1-L 1
21 KV8-M3754-00X ARM COVER, 2-R 1
22 KV8-M3755-00X ARM COVER, 2-L 1
23 KV8-M3756-10X ARM COVER, 3-L 1
24 KV8-M3757-10X ARM COVER, 3-R 1
25 KV8-M3759-00X BLIND BUSH 4
26 KM0-M3741-00X CASTER 63 2
27 KM0-M3741-10X CASTER 2
28 91317-04008 BOLT HEX. SOCKET HEAD 16
29 91317-06008 BOLT HEX. SOCKET HEAD 10
30 91317-06010 BOLT HEX. SOCKET HEAD 4
31 91317-06012 BOLT HEX. SOCKET HEAD 14
32 91317-06018 BOLT HEX. SOCKET HEAD 8
33 91317-06030 BOLT HEX. SOCKET HEAD 8
34 91317-06050 BOLT HEX. SOCKET HEAD 4
35 91317-08008 BOLT HEX. SOCKET HEAD 8
36 92907-04200 WASHER PLAIN 4
37 92907-06200 WASHER PLAIN 16
38 92A08-05306 SCREW, SET 2
39 95307-08600 NUT HEXAGON 4
40 KM8-M3745-10X SPACER 2
3
1
FES 24 Carriage Assy 1 (CLI)
Feeder Holder
KGS-100507
43
43
43
43
43
45
44
24
51
28
6
11
47
12
39
25
43
16
21
30
34
23
44
45
41
13
11
5
47
12
26
4
8
51
33
11
47
42
15
3
2
40
17
18
29
31
44
42
10
49
47
49
48
7
1
50
11
2
9
49
51
43
25
32
28
34
34
19
46
46
22
22
36
37
38
35
14
43
27
52
20
32
33
33
33
53
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 FEEDER PLATE 1
2 KGS-M3D30-00X SEAL, FEEDER PLATE 2
3 KG2-M3407-A0X AIR JOINT 24
4 $TL4-M5M JOINT 24
5 MAIN ARM, R 1
6 MAIN ARM, L 1
7 LOCATING PIN, A 1
8 LOCATING PIN, B 1
9 KV8-M3716-10X GUIDE BLOCK, R 1
10 KV8-M3717-10X GUIDE BLOCK, L 1
11 PAD 4
12 KV8-M3719-00X AIR JOINT 26
13 KV8-M66T4-00X HNS, 22-4 1
14 KV8-M66T3-00X HNS, 22-3 (I/O, FEEDER) 1
15 KGR-M66V9-01X HNS, FDR. CUNET 1
16 KGR-M4476-05X READER CTRL BD. ASSY 1
17 KGR-M4452-12X ID READER BOARD ASSY 3
18 KGR-M66T7-01X HNS, ANT CTRL 3
19 KGS-M3D23-00X MAIN COVER 1
20 KGS-M3D24-00X FRONT COVER 1 1
21 KGS-M3D2A-00X FRONT COVER 2 1
22 KV8-M3725-00X MANIFOLD 3
23 KGB-M3D26-10X MAIN ARM COVER, R 1
24 KGB-M3D27-10X MAIN ARM COVER, L 1
25 KV8-M3728-00X MAIN COVER BRACKET 2
26 KGS-M373A-00X LABEL, FEEDER 24C 1
27 KV8-M3758-00X SEAL (DUMP) 1
28 KGS-M3DA0-10X LABEL, BARCODE 2
29 KGA-M3C20-10X PLATE 3
30 KGB-M3D2B-00X WINDOW 1
31 KGA-M3C24-00X SEAL, CAUTION 3
32
SHIM-1, PLATE 1
SHIM-1, PLATE 1
SHIM-1, PLATE 1
33
SHIM-2, PLATE 1
SHIM-2, PLATE 1
SHIM-2, PLATE 1
SHIM-2, PLATE 1
34 $TSS4-01 JOINT 3
35 $TL6-01 JOINT 1
36 $TT6-01 JOINT 2
37 $ULA6 JOINT 1
38 $UYD6-4 JOINT 1
39 PIN, PARALLEL 1
40 99480-03008 PIN, PARALLEL 6
41 91609-16005 PIN, SPRING 1
42 91609-30010 PIN, SPRING 2
43 98907-03005 SCREW BINDING HEAD 18
44 98707-03006 SCREW, FLAT HEAD 18
45 91317-03005 BOLT HEX. SOCKET HEAD 2
46 91317-03008 BOLT HEX. SOCKET HEAD 6
47 91317-04010 BOLT HEX. SOCKET HEAD 8
48 91317-06020 BOLT HEX. SOCKET HEAD 2
49 91317-06030 BOLT HEX. SOCKET HEAD 4
50 92907-06600 WASHER PLAIN 2
51 92A08-03304 SET SCREW 30
52 90563-03J100 SPACER BOLT 4
53 FEEDER PLATE ASSY 1
FES 24 Carriage Assy 2(CLI)
Feeder Holder
14
KGS-0509
1
3
4
5
6
10
12
12
13
14
19
41
21
26
29
31
37
37
37
31
31
31
32
33
34
39
34
38
39
39
38
33
40
33
32
30
36
36
35
27
28
28
28
28
28
13
15
16
16
11
17
17
18
8
9
7
5
2
41
18
18
39
18
20
22
23
24
25
25
28
28
28
29
30
No. Part No. Part Name Q'ty Remarks Date Revised No.
1 KGS-M3729-00X BASE 1
2 KGS-M3730-00X MAIN FRAME 1
3 KV8-M3734-01X BOLT 1
4 KV8-M3735-01X BRACKET 1
5 KV8-M3736-00X DUST BOX HOLDER 2
6 KGS-M3737-00X PULL BRACKET, R 1
7 KGS-M3738-00X PULL BRACKET, L 1
8 KV8-M3740-00X ARM BRACKET, R 1
9 KV8-M3741-00X ARM BRACKET, L 1
10 KV8-M3742-01X ARM, 3-R 1
11 KV8-M3743-01X ARM, 3-L 1
12 KV8-M3744-00X ARM GUIDE 2
13 KV8-M3745-00X SPACER 2
14 KV8-M3747-01X ARM, 2-R 1
15 KV8-M3748-01X ARM, 2-L 1
16 KV8-M3749-00X PIN 2
17 KV8-M3750-00X SPG. 2
18 KV8-M3751-00X POST 4
19 KV8-M3752-00X ARM COVER, 1-R 1
20 KV8-M3753-00X ARM COVER, 1-L 1
21 KV8-M3754-00X ARM COVER, 2-R 1
22 KV8-M3755-00X ARM COVER, 2-L 1
23 KV8-M3756-10X ARM COVER, 3-L 1
24 KV8-M3757-10X ARM COVER, 3-R 1
25 KV8-M3759-00X BLIND BUSH 4
26 KM0-M3741-00X CASTER 63 2
27 KM0-M3741-10X CASTER 2
28 91317-04008 BOLT HEX. SOCKET HEAD 16
29 91317-06008 BOLT HEX. SOCKET HEAD 10
30 91317-06010 BOLT HEX. SOCKET HEAD 4
31 91317-06012 BOLT HEX. SOCKET HEAD 14
32 91317-06018 BOLT HEX. SOCKET HEAD 8
33 91317-06030 BOLT HEX. SOCKET HEAD 8
34 91317-06050 BOLT HEX. SOCKET HEAD 4
35 91317-08008 BOLT HEX. SOCKET HEAD 8
36 92907-04200 WASHER PLAIN 4
37 92907-06200 WASHER PLAIN 16
38 92A08-05306 SCREW, SET 2
39 95307-08600 NUT HEXAGON 4
40 KGR-M518A-00X LABEL FCC 1
41 KV8-M3745-10X SPACER 2
